Przewody elektryczne do domu drewnianego: wybierz bezpieczne rozwiązania!

Instalacja elektryczna w domu drewnianym to jedno z najważniejszych, a zarazem najbardziej wymagających zadań, które bezpośrednio wpływa na bezpieczeństwo mieszkańców. Ten artykuł dostarczy Ci kompleksowej wiedzy na temat wyboru i montażu odpowiednich przewodów elektrycznych, pomagając podjąć świadome decyzje i zminimalizować ryzyko pożarowe w Twoim drewnianym domu.

Specyfika konstrukcji drewnianej a ryzyko pożarowe: co musisz wiedzieć?

Domy drewniane, choć piękne i ekologiczne, niosą ze sobą pewne wyzwania w kwestii bezpieczeństwa pożarowego. Drewno, jako materiał palny, w przypadku awarii instalacji elektrycznej może stać się przyczyną szybkiego rozprzestrzeniania się ognia. W przeciwieństwie do konstrukcji murowanych, gdzie beton czy cegła stanowią naturalną barierę dla ognia, w drewnie iskra czy przegrzany przewód mogą w mgnieniu oka przerodzić się w poważny pożar. Dlatego też, planując instalację elektryczną w takim domu, musimy podejść do tematu ze szczególną starannością i zastosować wzmożone środki bezpieczeństwa. Moim zdaniem, to właśnie w domach drewnianych nie ma miejsca na kompromisy w kwestii jakości i poprawności wykonania instalacji.

Polskie prawo budowlane a instalacje w drewnie: poznaj kluczowe wymogi i normy.

W Polsce nie ma specyficznych przepisów prawnych, które dotyczyłyby wyłącznie domów drewnianych w kwestii specjalnych przewodów. Nie oznacza to jednak, że możemy działać dowolnie. Polskie prawo budowlane wymaga przestrzegania ogólnych norm dla instalacji elektrycznych w obiektach budowlanych, takich jak PN-HD 60364, oraz rygorystycznych zasad ochrony przeciwpożarowej. Kluczowa zasada, o której zawsze przypominam moim klientom, brzmi: przewody elektryczne nie mogą być układane bezpośrednio na palnym podłożu, jakim jest drewno. To fundament bezpieczeństwa, który musimy bezwzględnie respektować, niezależnie od typu użytego przewodu. Zawsze podkreślam, że normy są po to, by chronić nas i nasz majątek.

Zrozumieć zagrożenie: jak zwarcie w instalacji prowadzi do pożaru?

Aby zrozumieć, dlaczego tak dużą wagę przykładamy do wyboru i montażu przewodów, warto poznać mechanizm powstawania pożaru od instalacji elektrycznej. Najczęściej dochodzi do niego w wyniku zwarcia lub przeciążenia obwodu. Zwarcie to bezpośredni kontakt dwóch przewodów pod napięciem, co prowadzi do gwałtownego wzrostu prądu i wydzielenia ogromnej ilości ciepła. Przeciążenie natomiast następuje, gdy do jednego obwodu podłączymy zbyt wiele urządzeń, które pobierają więcej prądu, niż przewody są w stanie bezpiecznie przenieść. W obu przypadkach przewody zaczynają się przegrzewać. Jeśli izolacja ulegnie uszkodzeniu, może dojść do powstania łuku elektrycznego lub bezpośredniego zapłonu otaczających materiałów. W środowisku drewnianym, gdzie materiał palny jest na wyciągnięcie ręki, taki scenariusz może błyskawicznie przerodzić się w katastrofę. Dlatego tak ważne jest, aby instalacja była zaprojektowana i wykonana z myślą o minimalizacji tych zagrożeń.

Przewody elektryczne do drewna: standardowe czy bezhalogenowe?

Przewody YDY i YDYp: popularny wybór czy na pewno wystarczający?

W Polsce standardowe przewody miedziane w podwójnej izolacji polwinitowej, czyli YDY (okrągły) i YDYp (płaski), są od lat najpowszechniej stosowanym rozwiązaniem w instalacjach mieszkaniowych. Ich izolacja wykonana jest z polwinitu (PVC), który zapewnia dobrą ochronę elektryczną. Uważa się je za wystarczające do stosowania w domach drewnianych, ale pod jednym, bardzo ważnym warunkiem: muszą być zamontowane w sposób uniemożliwiający bezpośredni kontakt z drewnem. Oznacza to, że przewody te zawsze powinny być prowadzone w rurach osłonowych (peszlach) lub specjalnych kanałach. W przypadku pożaru, izolacja PVC wydziela gęsty, toksyczny dym i korozyjne gazy, co może utrudniać ewakuację i akcję ratowniczą. To jest aspekt, na który zawsze zwracam uwagę, bo bezpieczeństwo ludzi jest najważniejsze.

Kable bezhalogenowe (N-HXH, (H)X(st)XH): nowa generacja bezpieczeństwa w Twoim domu

Dla tych, którzy stawiają bezpieczeństwo na absolutnym pierwszym miejscu, zdecydowanie polecam kable bezhalogenowe, takie jak N-HXH czy (H)X(st)XH. To nowa generacja przewodów, których izolacja i powłoka wykonane są z materiałów nie zawierających halogenów. Ich kluczowe zalety ujawniają się w sytuacji pożaru: nie wydzielają toksycznych, korozyjnych gazów (takich jak chlorowodór), a gęstość dymu jest znacznie niższa. To oznacza, że w razie pożaru widoczność w pomieszczeniach jest lepsza, co ułatwia ewakuację mieszkańców i pracę służb ratowniczych. Dodatkowo, kable bezhalogenowe często charakteryzują się właściwościami samogasnącymi i nierozprzestrzeniającymi płomienia, co dodatkowo zwiększa bezpieczeństwo. Moim zdaniem, choć są droższe, to w kontekście domu drewnianego jest to inwestycja, która naprawdę się opłaca.

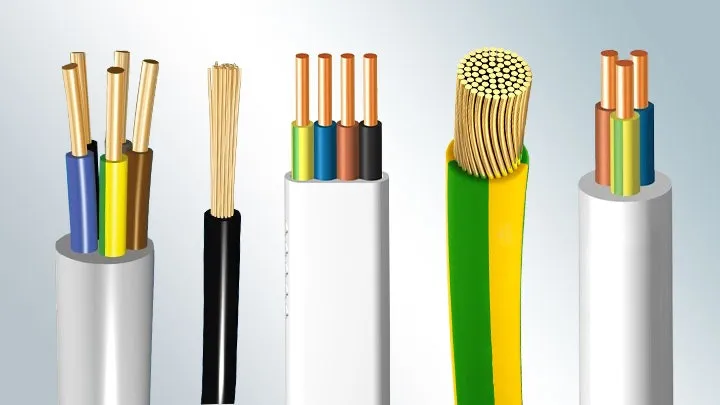

YDY kontra przewody bezhalogenowe: bezpośrednie porównanie właściwości i ceny

Aby ułatwić podjęcie decyzji, przygotowałem bezpośrednie porównanie obu typów przewodów:

Jak czytać oznaczenia na kablach? Praktyczny przewodnik dla inwestora

Zrozumienie oznaczeń na kablach jest kluczowe, aby mieć pewność, że kupujemy odpowiedni produkt. Oto krótki przewodnik, który pomoże Ci odczytać najważniejsze informacje:

• YDY / YDYp: Oznacza przewód miedziany w izolacji polwinitowej (Y) i powłoce polwinitowej (DY). "p" na końcu oznacza przewód płaski.
• N-HXH: "N" oznacza normę krajową, "H" to izolacja bezhalogenowa, "X" to powłoka bezhalogenowa.
• (H)X(st)XH: Podobnie, "(H)" oznacza bezhalogenowość, "X" to izolacja usieciowana, "(st)" to ekran statyczny, a "XH" to powłoka bezhalogenowa.
• Liczba żył x przekrój: Na przykład, "3x1,5" oznacza trzy żyły o przekroju 1,5 mm² każda. "5x2,5" to pięć żył o przekroju 2,5 mm².

Zawsze sprawdzaj te oznaczenia, aby upewnić się, że przewód spełnia Twoje wymagania i jest zgodny z projektem. To podstawa świadomego wyboru.

Dobór przewodów: jak wybrać odpowiedni przekrój i typ?

Złota zasada: 3x2,5 mm² do gniazdek, 3x1,5 mm² do oświetlenia kiedy to wystarczy?

W większości instalacji mieszkaniowych w Polsce przyjęło się stosować pewne standardowe przekroje przewodów. Do obwodów oświetleniowych zazwyczaj wystarczają przewody o przekroju 3x1,5 mm². Natomiast do ogólnych gniazd wtykowych, gdzie podłączamy różnego rodzaju urządzenia domowe, rekomenduję przewody 3x2,5 mm². Te wartości są wystarczające dla typowych obciążeń i zapewniają bezpieczną pracę instalacji w standardowych warunkach. Pamiętaj jednak, że są to ogólne wytyczne. Zawsze warto skonsultować się z elektrykiem, który na podstawie projektu i przewidywanych obciążeń dokładnie dobierze odpowiednie przekroje.

Sprzęty o dużej mocy: jak zaplanować zasilanie płyty indukcyjnej i bojlera?

Istnieją w domu urządzenia, które ze względu na swoją dużą moc wymagają szczególnego podejścia do planowania zasilania i doboru przewodów. Mam tu na myśli przede wszystkim płyty indukcyjne, piekarniki elektryczne, przepływowe podgrzewacze wody czy bojlery. Te sprzęty generują znacznie większe obciążenie niż typowe gniazdka, dlatego ich obwody muszą być zaprojektowane indywidualnie. Zazwyczaj wymagają one grubszych przewodów, często o przekroju 4 mm² lub nawet 6 mm², a także dedykowanych zabezpieczeń. Nigdy nie oszczędzaj na przewodach do tych urządzeń, ponieważ niewłaściwy dobór może prowadzić do przegrzewania, a w konsekwencji do pożaru. To są miejsca, gdzie bezpieczeństwo jest absolutnym priorytetem.

Obliczanie obciążenia obwodów: proste kroki do bezpiecznej instalacji

Prawidłowy dobór przekroju przewodów jest ściśle związany z obliczeniem obciążenia, jakie będzie na nich spoczywać. Chodzi o to, aby przewód był w stanie bezpiecznie przenieść maksymalny prąd, jaki może przez niego przepływać, bez ryzyka przegrzania. Choć dokładne obliczenia są domeną elektryków, ogólna zasada jest prosta: im większa moc podłączonych urządzeń, tym większy prąd i tym grubszy przewód jest potrzebny. Zbyt cienki przewód będzie się grzał, co prowadzi do strat energii i, co gorsza, do ryzyka pożaru. Zawsze zachęcam do zlecania tych obliczeń wykwalifikowanemu elektrykowi, który uwzględni wszystkie czynniki, takie jak długość przewodów, sposób ich ułożenia czy temperatura otoczenia. To inwestycja w spokój i bezpieczeństwo.

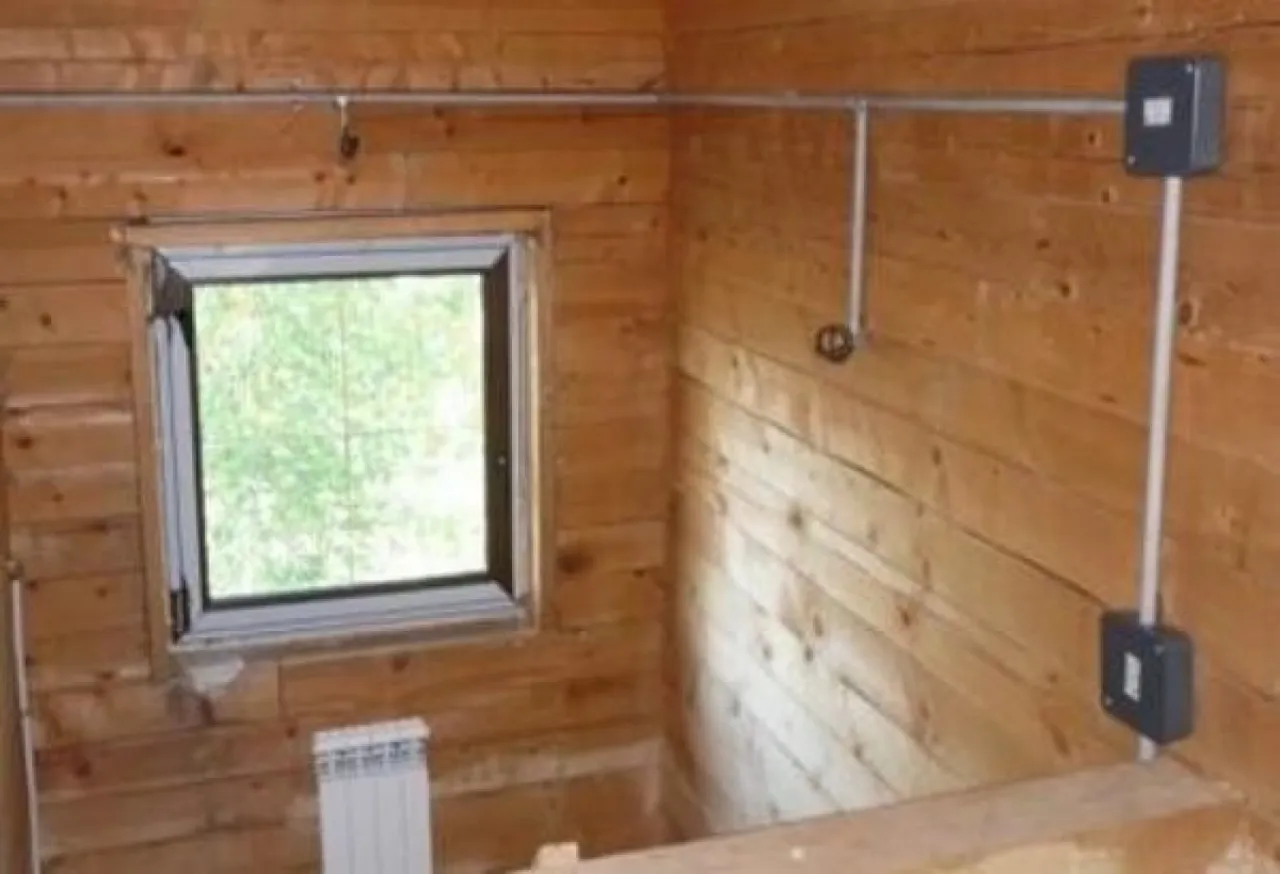

Bezpieczny montaż przewodów: techniki i materiały

Peszle, rury i korytka: dlaczego stanowią pierwszą linię obrony przed ogniem?

W domach drewnianych rury ochronne, takie jak peszle, rury sztywne czy korytka instalacyjne, odgrywają absolutnie kluczową rolę. Chociaż przepisy wprost nie zawsze nakazują ich stosowanie dla każdego typu przewodu, ja zawsze rekomenduję ich użycie. Stanowią one pierwszą linię obrony przed ogniem, ponieważ fizycznie oddzielają przewody od łatwopalnego drewna. W przypadku uszkodzenia izolacji przewodu, peszel zapobiega bezpośredniemu kontaktowi iskier czy przegrzanego elementu z drewnianą konstrukcją. Chronią również przewody przed uszkodzeniami mechanicznymi podczas budowy i późniejszej eksploatacji. To nie tylko kwestia przepisów, ale przede wszystkim zdrowego rozsądku i maksymalizacji bezpieczeństwa.

Jakie peszle wybrać? Oznaczenia i parametry, na które musisz zwrócić uwagę (320N vs 750N)

Wybór odpowiedniego peszla jest tak samo ważny, jak wybór samego przewodu. Oto kluczowe parametry, na które musisz zwrócić uwagę:

• Materiał: Zawsze wybieraj peszle samogasnące, wykonane z materiałów, które nie rozprzestrzeniają płomienia. To absolutna podstawa w domu drewnianym.
• Odporność mechaniczna: Oznaczana w Newtonach (N), informuje o wytrzymałości peszla na zgniatanie.
  • 320N: To minimalna odporność, odpowiednia do prowadzenia przewodów w tynkach lub w miejscach, gdzie nie są narażone na większe uszkodzenia mechaniczne.
  • 750N: Ten typ peszla charakteryzuje się podwyższoną odpornością mechaniczną. Zdecydowanie zalecam jego stosowanie w miejscach, gdzie przewody mogą być narażone na uderzenia, np. w ścianach szkieletowych, pod podłogami czy w miejscach dostępnych dla gryzoni.
• Średnica: Dobierz odpowiednią średnicę peszla do liczby i przekroju przewodów, które mają być w nim prowadzone. Pamiętaj o zostawieniu pewnego luzu, aby przewody nie były ściśnięte i aby w przyszłości można było ewentualnie dołożyć kolejny przewód.

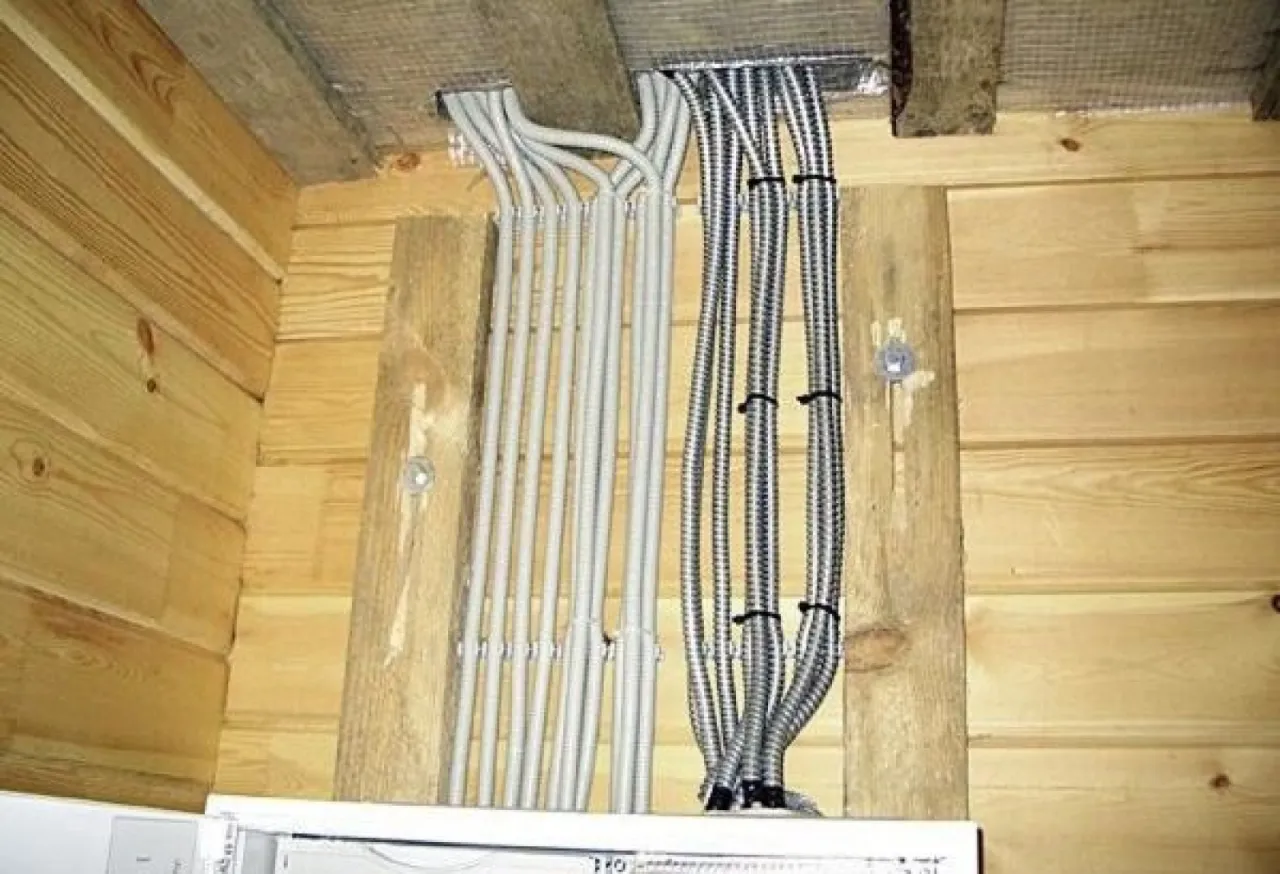

Bezpieczne prowadzenie tras kablowych w ścianach szkieletowych i z bali

Prowadzenie kabli w konstrukcjach drewnianych wymaga precyzji i przestrzegania zasad. W ścianach szkieletowych przewody należy prowadzić w specjalnie przygotowanych przestrzeniach między słupkami, zawsze w peszlach. Można je również układać w bruzdach wyciętych w elementach konstrukcyjnych, ale zawsze z zachowaniem odpowiedniej grubości drewna wokół przewodu i w rurze ochronnej. W domach z bali, gdzie bale są widoczne, kable często prowadzi się w specjalnie frezowanych kanałach lub bruzdach, które następnie są maskowane. Niezależnie od metody, najważniejsze jest, aby przewody nie miały bezpośredniego kontaktu z drewnem i były odpowiednio zabezpieczone przed uszkodzeniami mechanicznymi. Zawsze powtarzam: im bardziej schowane i zabezpieczone, tym bezpieczniej.

Puszki instalacyjne: dlaczego ich ognioodporność i materiał mają znaczenie?

Puszki instalacyjne, w których łączymy przewody i montujemy osprzęt (gniazdka, włączniki), są często niedocenianym elementem instalacji, a ich rola w bezpieczeństwie pożarowym jest ogromna. W domu drewnianym konieczne jest stosowanie puszek ognioodpornych, najlepiej wykonanych z materiałów bezhalogenowych. W przypadku awarii wewnątrz puszki (np. zwarcia), taka puszka ma za zadanie powstrzymać ogień przed wydostaniem się na zewnątrz i rozprzestrzenieniem się na drewnianą konstrukcję ściany. Zwróć uwagę na to, aby puszki były odpowiednio głębokie, co zapewni wystarczającą przestrzeń na bezpieczne połączenia przewodów i zminimalizuje ryzyko przegrzewania. To mały element, ale o wielkim znaczeniu dla bezpieczeństwa.

Dodatkowe zabezpieczenia: niewidoczni strażnicy Twojego domu

Wyłącznik różnicowoprądowy (RCD): Twój najważniejszy anioł stróż

Wyłącznik różnicowoprądowy (RCD), potocznie nazywany "różnicówką", to moim zdaniem najważniejszy element zabezpieczający w każdej instalacji domowej, a w szczególności w drewnianej. Jego głównym zadaniem jest ochrona przed porażeniem prądem, ale równie skutecznie chroni przed pożarem. RCD wykrywa nawet niewielkie prądy upływowe, które mogą świadczyć o uszkodzeniu izolacji i ryzyku powstania zwarcia lub iskrzenia. W momencie wykrycia takiego prądu, natychmiast odcina zasilanie. W Polsce stosowanie RCD jest obligatoryjne dla większości obwodów, a dla obwodów gniazdkowych i oświetleniowych zalecana jest czułość 30 mA. To urządzenie, które działa w tle, ale w krytycznej sytuacji może uratować życie i zapobiec tragedii.

Wyłączniki nadprądowe: jak prawidłowo dobrać "bezpieczniki"?

Wyłączniki nadprądowe, popularnie nazywane "bezpiecznikami", chronią obwody przed przeciążeniem i zwarciem. Ich zadaniem jest odcięcie zasilania, gdy prąd w obwodzie przekroczy bezpieczną wartość, chroniąc tym samym przewody przed przegrzaniem i uszkodzeniem. Prawidłowy dobór wyłączników nadprądowych jest kluczowy i musi być ściśle związany z przekrojem przewodów oraz przewidywanym obciążeniem danego obwodu. Na przykład, dla obwodu oświetleniowego z przewodami 1,5 mm² zazwyczaj stosuje się wyłącznik 10A, a dla obwodu gniazdek z przewodami 2,5 mm² 16A. Zbyt duży bezpiecznik nie ochroni przewodu, a zbyt mały będzie często "wybijał". Zawsze podkreślam, że to elektryk powinien dobrać te zabezpieczenia na etapie projektu.

Ochrona odgromowa i przepięciowa w konstrukcji drewnianej

Domy drewniane, ze względu na swoją konstrukcję, są szczególnie wrażliwe na skutki wyładowań atmosferycznych i przepięć w sieci. Dlatego też, oprócz standardowych zabezpieczeń, warto rozważyć instalację ochrony odgromowej oraz przepięciowej. Ochrona odgromowa (piorunochron) ma za zadanie przejąć energię uderzenia pioruna i bezpiecznie odprowadzić ją do ziemi, chroniąc konstrukcję budynku. Ochrona przepięciowa natomiast zabezpiecza urządzenia elektryczne przed skokami napięcia, które mogą pojawić się w sieci energetycznej (np. w wyniku odległego uderzenia pioruna). To dodatkowa warstwa bezpieczeństwa, która w moim przekonaniu jest bardzo rozsądna w przypadku domu z drewna.

Unikaj tych błędów: najczęstsze pułapki w instalacji elektrycznej

Błąd #1: Układanie przewodów bezpośrednio na elementach drewnianych

To jest moim zdaniem najpoważniejszy i najbardziej karygodny błąd, jaki można popełnić w instalacji elektrycznej w domu drewnianym. Układanie przewodów bezpośrednio na belkach, deskach czy innych elementach konstrukcyjnych z drewna to proszenie się o kłopoty. W przypadku uszkodzenia izolacji, przegrzania przewodu czy powstania iskry, ogień ma bezpośrednią drogę do materiału palnego. Jest to krytyczne zagrożenie bezpieczeństwa i rażące naruszenie wszelkich norm i dobrych praktyk. Zawsze należy pamiętać o fizycznym oddzieleniu przewodów od drewna za pomocą rur ochronnych lub kanałów.

Błąd #2: Niewłaściwe łączenie kabli: prowizorka, która może kosztować życie

Nieprawidłowe łączenie kabli to kolejna pułapka, która może mieć tragiczne konsekwencje. Skręcanie przewodów "na palec", słaba izolacja taśmą izolacyjną czy używanie niewłaściwych złączek to prowizorki, które w dłuższej perspektywie prowadzą do problemów. Takie połączenia mogą się luzować, przegrzewać, iskrzyć, a w konsekwencji prowadzić do pożaru. Zawsze zalecam stosowanie profesjonalnych złączek, takich jak popularne i niezawodne złączki WAGO, które zapewniają trwałe, bezpieczne i stabilne połączenie. Pamiętaj, że każde połączenie to potencjalny punkt awarii, dlatego musi być wykonane z najwyższą starannością.

Błąd #3: Oszczędzanie na jakości materiałów (przewody, puszki, peszle)

Wiem, że budowa domu to ogromny wydatek, a pokusa oszczędzania na materiałach jest duża. Jednak w przypadku instalacji elektrycznej w domu drewnianym, cięcie kosztów na komponentach to fałszywa oszczędność, która może zagrażać bezpieczeństwu Twojej rodziny i całego majątku. Tanie przewody mogą mieć gorszą izolację, puszki mogą nie być odpowiednio ognioodporne, a peszle mogą nie spełniać norm samogaszenia. Zawsze inwestuj w certyfikowane, wysokiej jakości materiały od renomowanych producentów. To jest obszar, gdzie jakość ma bezpośrednie przełożenie na bezpieczeństwo i spokój na lata.

Błąd #4: Brak projektu i samodzielne wykonawstwo bez uprawnień

Instalacja elektryczna to nie miejsce na improwizację. Brak profesjonalnego projektu elektrycznego, wykonanego przez uprawnionego projektanta, oraz samodzielne wykonawstwo bez odpowiednich kwalifikacji i uprawnień to błędy, które mogą mieć katastrofalne skutki. Projektant uwzględni wszystkie aspekty bezpieczeństwa, dobierze odpowiednie przekroje, zabezpieczenia i rozplanuje trasę instalacji. Wykonanie instalacji przez wykwalifikowanego, certyfikowanego elektryka gwarantuje, że prace zostaną przeprowadzone zgodnie z projektem, normami i sztuką budowlaną. Pamiętaj, że po zakończeniu prac instalacja musi zostać odebrana przez uprawnionego elektryka, który wystawi protokół pomiarów. To jest Twoja gwarancja bezpieczeństwa.

Twoja checklista bezpiecznej instalacji elektrycznej w domu drewnianym

Wybór przewodów: kiedy warto zainwestować w kable bezhalogenowe?

• Zawsze stawiaj na wysoką jakość przewodów, najlepiej od renomowanych producentów.
• Dla maksymalnego bezpieczeństwa, zwłaszcza w drogach ewakuacyjnych, pomieszczeniach użyteczności publicznej czy po prostu dla własnego spokoju, zainwestuj w kable bezhalogenowe (np. N-HXH, (H)X(st)XH). Ich właściwości w razie pożaru są nieocenione.
• Dobierz odpowiedni przekrój przewodów do przewidywanego obciążenia 3x1,5 mm² do oświetlenia, 3x2,5 mm² do gniazdek, a dla urządzeń o dużej mocy wykonaj indywidualne obliczenia.

Kluczowe elementy montażu: peszle, puszki i solidne łączenia

• Nigdy nie układaj przewodów bezpośrednio na drewnie. Zawsze stosuj rury ochronne.
• Wybieraj samogasnące peszle o podwyższonej odporności mechanicznej (minimum 320N, a najlepiej 750N w miejscach narażonych na uszkodzenia).
• Używaj ognioodpornych puszek instalacyjnych, najlepiej bezhalogenowych, aby ograniczyć rozprzestrzenianie się ognia.

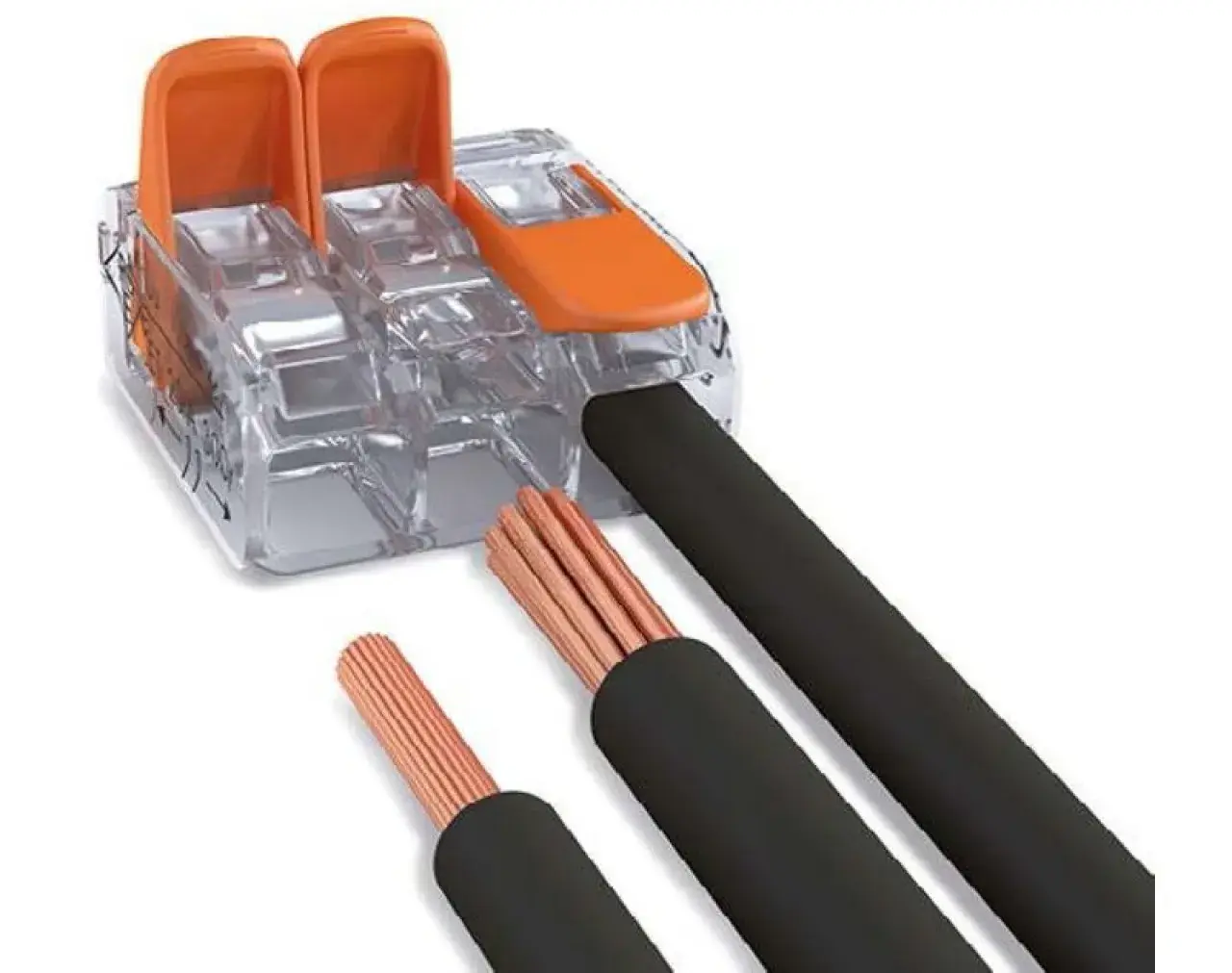

• Do łączenia przewodów stosuj wyłącznie profesjonalne złączki (np. WAGO), zapewniające trwałe i bezpieczne połączenia.

Przeczytaj również: Dom modułowy czy tradycyjny? Koszty, czas, trwałość ekspert radzi

Znaczenie profesjonalnego projektu i odbioru instalacji

• Zawsze zlecaj wykonanie profesjonalnego projektu elektrycznego uprawnionemu projektantowi.
• Powierz wykonanie instalacji wyłącznie wykwalifikowanym i certyfikowanym elektrykom.
• Po zakończeniu prac, upewnij się, że instalacja zostanie odebrana przez uprawnionego elektryka, który wykona niezbędne pomiary i wystawi protokół. To Twój dowód na zgodność z przepisami i bezpieczeństwo.
