Zbrojenie ławy schodkowej: Jak uniknąć błędów i zbudować bezpieczne schody?

Prawidłowe zbrojenie ławy schodkowej to jeden z tych elementów konstrukcyjnych, który często bywa niedoceniany, a jego poprawne wykonanie jest absolutnie kluczowe dla bezpieczeństwa i trwałości całej konstrukcji schodów żelbetowych. Jako ekspert w dziedzinie budownictwa, zawsze podkreślam, że ignorowanie zasad sztuki budowlanej w tym obszarze może prowadzić do poważnych konsekwencji. W tym artykule przedstawię praktyczne wskazówki, które pomogą zrozumieć i prawidłowo wykonać zbrojenie schodów, zgodnie z obowiązującymi normami.

Schody żelbetowe fundament bezpieczeństwa i trwałości budynku

Schody żelbetowe to znacznie więcej niż tylko droga komunikacji między piętrami. W nowoczesnym budownictwie pełnią one funkcję integralnego elementu konstrukcyjnego, który przenosi obciążenia, usztywnia budynek i wpływa na jego ogólną stabilność. Z mojego doświadczenia wiem, że często są one traktowane po macoszemu, jako dodatek, a nie jako kluczowy element, który musi być zaprojektowany i wykonany z najwyższą starannością.

Nieprawidłowe wykonanie zbrojenia schodów żelbetowych może mieć katastrofalne skutki. Oto najpoważniejsze z nich:

• Pęknięcia i zarysowania betonu: Niewłaściwe zbrojenie nie jest w stanie przenieść sił rozciągających, co prowadzi do powstawania nieestetycznych, a często groźnych pęknięć.
• Korozja stali zbrojeniowej: Brak odpowiedniej otuliny betonowej lub jej uszkodzenie naraża stal na działanie wilgoci i powietrza, co prowadzi do korozji, osłabienia prętów i rozsadzania betonu.
• Utrata nośności konstrukcji: W skrajnych przypadkach, zwłaszcza przy zbyt małej ilości lub źle ułożonym zbrojeniu, schody mogą stracić swoją nośność, co grozi zawaleniem.
• Katastrofa budowlana: Najczarniejszy scenariusz, który, niestety, nie jest jedynie teoretyczną możliwością, gdy ignoruje się podstawowe zasady inżynierii budowlanej.

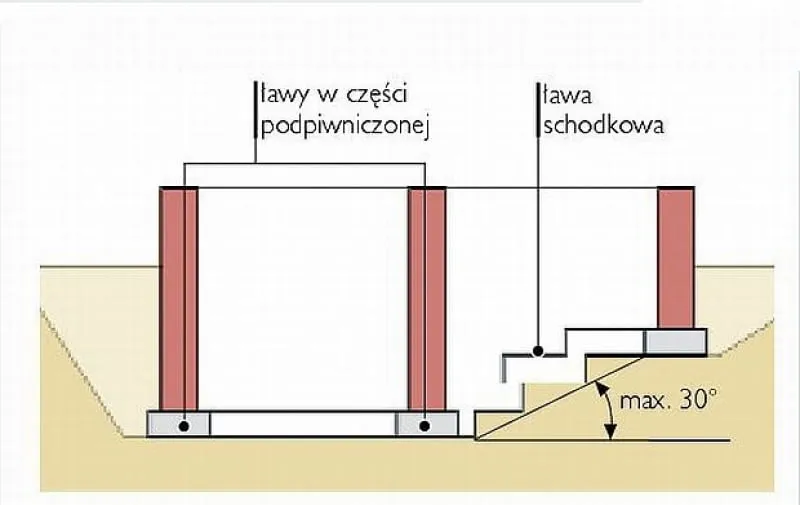

Czym jest ława schodkowa i dlaczego jej zbrojenie jest tak ważne?

W kontekście schodów żelbetowych, "ława schodkowa" odnosi się do płyty nośnej biegu schodowego, która jest zbrojona i wylewana z betonu. To właśnie ta płyta, wraz z odpowiednim zbrojeniem, odpowiada za przenoszenie obciążeń od użytkowników oraz ciężaru własnego schodów na elementy konstrukcyjne budynku, takie jak stropy i fundamenty. Prawidłowe zbrojenie ławy schodkowej jest więc absolutnie fundamentalne dla stabilności i bezpieczeństwa całej konstrukcji schodów, zapewniając im odpowiednią wytrzymałość na zginanie i ścinanie.

Aby lepiej zrozumieć specyfikę zbrojenia, warto poznać kilka kluczowych pojęć:

• Zbrojenie główne (podłużne): Są to pręty ułożone wzdłuż biegu schodowego, które przejmują główne siły rozciągające. W schodach jednobiegowych zazwyczaj umieszcza się je w dolnej części płyty.
• Strzemiona (zbrojenie poprzeczne): To zamknięte obejmy z prętów o mniejszej średnicy, które opasują zbrojenie główne. Ich zadaniem jest przejmowanie sił ścinających oraz utrzymywanie prętów głównych w odpowiednim rozstawie.
• Otulina betonowa: Jest to warstwa betonu, która otacza pręty zbrojeniowe, chroniąc je przed korozją, ogniem i uszkodzeniami mechanicznymi. Jej minimalna grubość jest ściśle określona normami.

Jak działają siły w schodach żelbetowych?

Zrozumienie, jak działają siły w konstrukcji, jest kluczowe dla prawidłowego zbrojenia. W typowych schodach jednobiegowych, które są oparte na stropie i fundamencie (lub dwóch stropach), biegnących od dołu do góry, główne siły rozciągające występują w dolnej części biegu schodowego. Dzieje się tak, ponieważ pod wpływem obciążenia (np. ciężaru ludzi), dolne włókna betonu są rozciągane, a górne ściskane. Beton doskonale radzi sobie ze ściskaniem, ale jest bardzo słaby na rozciąganie. Dlatego właśnie kluczowe pręty zbrojenia głównego (nośnego) umieszcza się na dole płyty schodowej to one przejmują te siły rozciągające, zapewniając konstrukcji wytrzymałość. Zbrojenie górne pełni często rolę konstrukcyjną lub montażową, choć w bardziej skomplikowanych układach (np. schody zabiegowe, wspornikowe) jego rola może być kluczowa i musi być dokładnie przeanalizowana w projekcie.

Dobór materiałów do zbrojenia ławy schodkowej

Jaka stal do zbrojenia schodów?

Dobór odpowiednich materiałów to podstawa. Zgodnie z polskimi normami i moimi rekomendacjami, do zbrojenia ław schodkowych standardowo wykorzystuje się stal żebrowaną klasy A-IIIN (np. B500SP). Jest to stal o wysokiej wytrzymałości i dobrych właściwościach adhezyjnych do betonu. Jeśli chodzi o średnice prętów, typowe rozwiązania to ø12 mm dla zbrojenia głównego (podłużnego) oraz ø6 mm lub ø8 mm dla strzemion (zbrojenia poprzecznego). Oczywiście, ostateczne średnice i rozstawy zawsze powinny wynikać z projektu konstrukcyjnego, który uwzględnia specyficzne obciążenia i rozpiętość schodów.

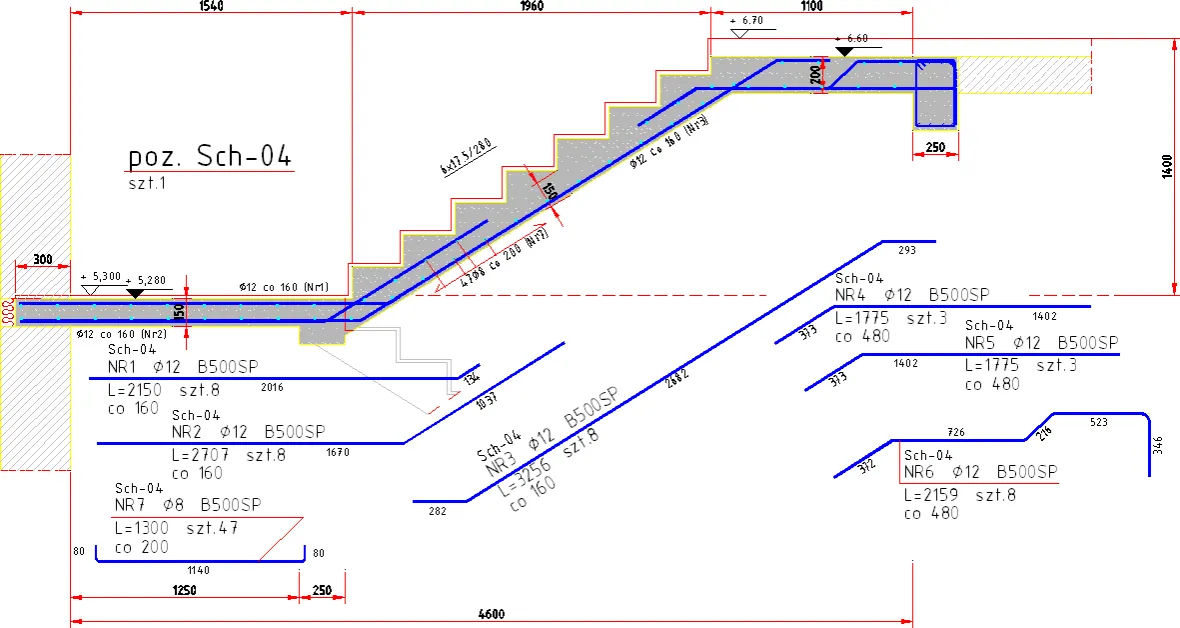

Typowy schemat zbrojenia biegu schodowego

W większości projektów schodów jednobiegowych spotykam się z dość standardowym schematem zbrojenia. Zakłada on ułożenie 4 głównych prętów podłużnych o średnicy ø12 mm dwa z nich znajdują się w dolnej części płyty schodowej (przejmując siły rozciągające), a dwa w górnej (pełniąc funkcję montażową i konstrukcyjną). Te pręty są spięte strzemionami o średnicy ø6 mm. Ważne jest, aby nauczyć się czytać taki schemat: pręty główne są zazwyczaj rysowane jako linie ciągłe, a strzemiona jako zamknięte prostokąty lub kwadraty. Rozstaw strzemion jest kluczowy i zawsze powinien być zgodny z projektem, który wskazuje zagęszczenie w strefach przypodporowych.

Kluczowe zasady prawidłowego zbrojenia krok po kroku

Prawidłowe kotwienie prętów fundament stabilności

Prawidłowe zakotwienie prętów zbrojenia głównego to absolutna podstawa stabilności całej konstrukcji. Bez solidnego połączenia schody nie będą w stanie przenieść obciążeń. Oto jak to powinno wyglądać:

1. Kotwienie w ławie fundamentowej: Pręty zbrojenia głównego biegu schodowego muszą być odpowiednio zagięte i wpuszczone w zbrojenie ławy fundamentowej na dole. Długość zakładu, czyli głębokość, na jaką pręt schodowy wchodzi w zbrojenie fundamentu, musi być zgodna z projektem i zazwyczaj wynosi kilkadziesiąt średnic pręta.
2. Kotwienie w wieńcu stropowym lub spoczniku: Na górze biegu schodowego pręty główne muszą być zakotwione w zbrojeniu wieńca stropowego lub płyty spocznika. Podobnie jak w przypadku fundamentu, pręty należy odpowiednio zagiąć (np. w kształcie litery "L" lub "U") i wpleść w zbrojenie elementu, do którego schody są podparte.
3. Ciągłość konstrukcyjna: Niezwykle ważne jest, aby zbrojenie biegu schodowego tworzyło ciągłość ze zbrojeniem spocznika. Oznacza to, że pręty ze spocznika powinny wchodzić w bieg schodowy, a pręty z biegu w spocznik, zapewniając wzajemne zazbrojenie.

Rozstaw strzemion gdzie zagęszczać, gdzie rozluźniać?

Rozstaw strzemion, czyli zbrojenia poprzecznego, nie jest przypadkowy. Strzemiona pełnią kluczową rolę w przenoszeniu sił ścinających i zapobieganiu wyboczeniu prętów głównych. Zgodnie z zasadami konstrukcji żelbetowych, strzemiona powinny być zagęszczone w strefach przypodporowych, czyli tam, gdzie schody łączą się z fundamentem i stropem (lub spocznikiem). W tych miejscach występują największe siły ścinające. W środku biegu schodowego, gdzie siły ścinające są mniejsze, rozstaw strzemion może być większy, ale nigdy nie powinien przekraczać wartości określonych w projekcie.

Otulina betonowa tarcza ochronna dla stali

Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe. Jej zadaniem jest ochrona stali przed korozją, działaniem ognia oraz uszkodzeniami mechanicznymi. Z mojego doświadczenia wiem, że często jest to element lekceważony, co prowadzi do poważnych problemów w przyszłości. Minimalna grubość otuliny betonowej dla schodów żelbetowych, w zależności od klasy ekspozycji, wynosi zazwyczaj od 2,5 do 3 cm. Aby zapewnić tę grubość, należy stosować specjalne podkładki dystansowe (tzw. "grzybki" lub "kostki") pod pręty zbrojeniowe. Bez nich, pręty mogą opierać się bezpośrednio na deskowaniu, co skutkuje brakiem otuliny i szybką korozją stali.

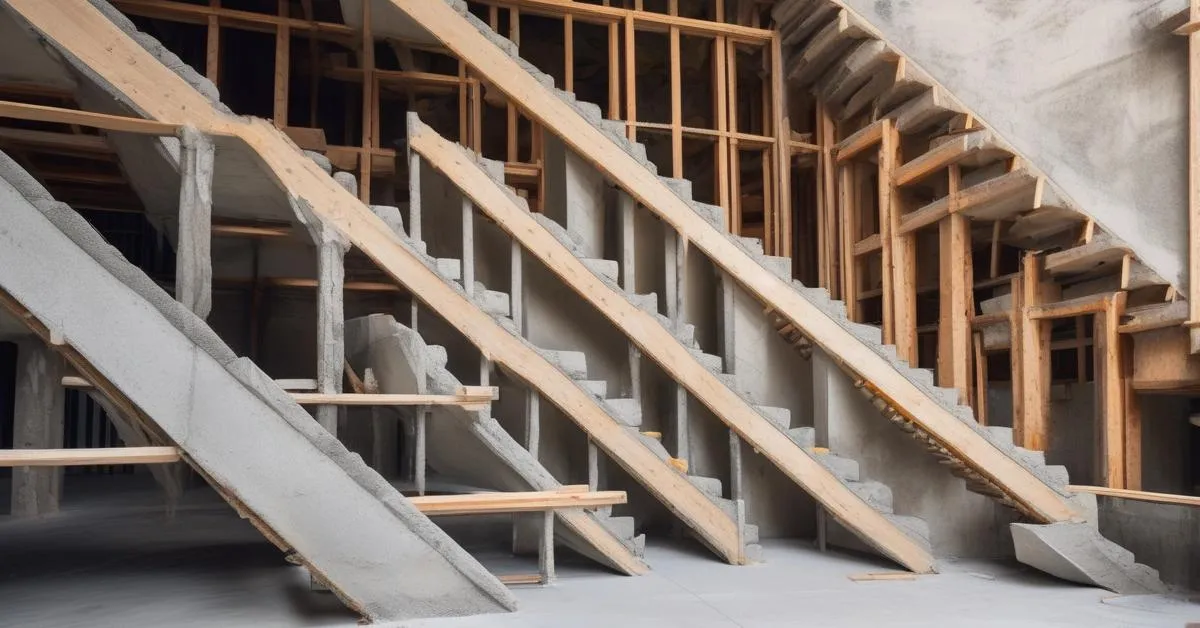

Najczęstsze błędy w zbrojeniu ławy schodkowej i jak ich unikać

Jako inżynier widziałem wiele błędów na budowach. Niektóre z nich, dotyczące zbrojenia schodów, są powtarzalne i niestety bardzo groźne. Warto je poznać, aby ich uniknąć.

Zbrojenie główne w niewłaściwej strefie

To jeden z najpoważniejszych błędów, jaki można popełnić. Polega on na umieszczeniu głównego zbrojenia nośnego w górnej, ściskanej strefie płyty schodowej, zamiast w dolnej, rozciąganej. Jak już wspomniałem, beton jest słaby na rozciąganie, a stal ma za zadanie przejmować te siły. Jeśli zbrojenie jest ułożone w strefie ściskanej, gdzie beton sam sobie radzi, a brakuje go w strefie rozciąganej, konstrukcja schodów praktycznie nie ma nośności na zginanie. Skutkuje to natychmiastowym powstawaniem pęknięć pod obciążeniem, a w skrajnych przypadkach katastrofą.

Brak lub nieprawidłowe zakotwienie

Brak solidnego zakotwienia prętów zbrojeniowych w stropie lub fundamencie to kolejny krytyczny błąd. Jeśli pręty nie są odpowiednio zagięte i wpuszczone w sąsiednie elementy konstrukcyjne, nie są w stanie przekazać obciążeń. Schody stają się niestabilne, a ich połączenie z resztą budynku jest jedynie "oparte", a nie "zakotwione". To prowadzi do osiadania, pękania i potencjalnej utraty stabilności całej konstrukcji schodów.

Zbyt mała średnica prętów lub niewłaściwa klasa stali

Stosowanie prętów o zbyt małej średnicy lub stali o niższej klasie wytrzymałości niż przewidziana w projekcie to prosta droga do utraty nośności. Projekt konstrukcyjny określa średnice i klasy stali na podstawie obliczeń statycznych, które uwzględniają wszystkie obciążenia. Odstępstwo od tych założeń oznacza, że zbrojenie nie będzie w stanie przenieść przewidzianych sił, co grozi nadmiernymi ugięciami, pęknięciami, a w konsekwencji zawaleniem się konstrukcji.

Niewłaściwe połączenie ze spocznikiem

Prawidłowe połączenie zbrojenia biegu schodowego ze zbrojeniem płyty spocznika jest kluczowe dla zapewnienia ciągłości konstrukcyjnej. Często widzę, jak wykonawcy po prostu "opierają" zbrojenie biegu na spoczniku, bez wzajemnego zazbrojenia. W efekcie, spocznik i bieg schodowy pracują jako dwa oddzielne elementy, a nie jako jedna, spójna konstrukcja. Może to prowadzić do powstawania rys i pęknięć na styku tych elementów oraz osłabienia całej konstrukcji.

Niewystarczająca otulina betonowa

Brak zapewnienia wymaganej otuliny betonowej (minimum 2,5-3 cm) to jeden z najczęstszych błędów, który ma długoterminowe konsekwencje. Bez odpowiedniej warstwy betonu, stal zbrojeniowa jest narażona na bezpośredni kontakt z wilgocią i powietrzem. To prowadzi do szybkiej korozji stali, która zwiększając swoją objętość, rozsadza beton. W efekcie, beton odpada, a zbrojenie traci swoje właściwości, co osłabia całą konstrukcję i znacząco skraca jej żywotność.

Kontrola i betonowanie ostatnie szlify przed trwałością

Lista kontrolna przed betonowaniem

Zanim betoniarka wjedzie na plac budowy, należy bezwzględnie przeprowadzić dokładną kontrolę wykonanego zbrojenia. To ostatni moment na poprawki. Zawsze rekomenduję następującą listę kontrolną:

• Ułożenie prętów: Czy zbrojenie główne jest ułożone w dolnej strefie rozciąganej?
• Średnice prętów: Czy średnice prętów głównych i strzemion są zgodne z projektem?
• Rozstaw prętów: Czy odległości między prętami głównymi i strzemionami są prawidłowe i zgodne z projektem (szczególnie zagęszczenie w strefach przypodporowych)?
• Kotwienie: Czy pręty są prawidłowo zakotwione w fundamencie, stropie/spoczniku, z odpowiednią długością zakładu?
• Otulina betonowa: Czy zastosowano podkładki dystansowe, zapewniające minimalną otulinę 2,5-3 cm ze wszystkich stron?
• Czystość zbrojenia: Czy zbrojenie jest czyste, bez rdzy, błota, oleju czy innych zanieczyszczeń, które mogłyby osłabić przyczepność betonu?
• Połączenie ze spocznikiem: Czy zbrojenie biegu jest prawidłowo połączone ze zbrojeniem spocznika, zapewniając ciągłość konstrukcyjną?

Jaki beton zamówić na schody?

Do zalewania schodów żelbetowych najczęściej stosuje się beton klasy C20/25 (dawniej B25). Jest to klasa betonu, która zapewnia odpowiednią wytrzymałość na ściskanie oraz trwałość konstrukcji w typowych warunkach eksploatacji. Ważne jest, aby zamówić beton z odpowiednią konsystencją (zazwyczaj S3 lub S4), która umożliwi łatwe rozprowadzenie i zagęszczenie betonu w skomplikowanej formie schodów, jednocześnie nie powodując segregacji składników.

Przeczytaj również: Zbrojenie balkonu: Ekspert radzi, jak uniknąć kosztownych błędów

Wibracja i pielęgnacja betonu klucz do wytrzymałości

Po zalaniu betonu kluczowe są dwa etapy: wibracja i pielęgnacja. Prawidłowa wibracja betonu (za pomocą buławy wibracyjnej) jest niezbędna do usunięcia pęcherzy powietrza, zagęszczenia mieszanki i zapewnienia pełnego otulenia zbrojenia. Niewystarczająca wibracja prowadzi do porowatości betonu, obniżenia jego wytrzymałości i zwiększenia ryzyka korozji stali. Po zawibrowaniu, beton wymaga odpowiedniej pielęgnacji, zwłaszcza w początkowych dniach. Należy go chronić przed zbyt szybkim wysychaniem (np. poprzez nawilżanie, przykrywanie folią, stosowanie preparatów pielęgnacyjnych) oraz przed bezpośrednim działaniem słońca i wiatru. Pielęgnacja betonu jest kluczowa, aby osiągnął on swoją pełną, projektowaną wytrzymałość i trwałość.

Podsumowanie kluczowe zasady poprawnego zbrojenia ławy schodkowej

Podsumowując, prawidłowe zbrojenie ławy schodkowej to proces wymagający precyzji i znajomości podstawowych zasad inżynierii. Oto najważniejsze punkty, które zawsze należy mieć na uwadze:

1. Zawsze opieraj się na projekcie: Średnice, rozstawy i sposób kotwienia prętów muszą być zgodne z dokumentacją projektową.
2. Zbrojenie główne na dole: Upewnij się, że główne pręty nośne są umieszczone w dolnej, rozciąganej strefie biegu schodowego.
3. Solidne kotwienie: Zadbaj o prawidłowe i wystarczające zakotwienie prętów w fundamencie i stropie/spoczniku.
4. Ciągłość zbrojenia: Zapewnij prawidłowe połączenie zbrojenia biegu ze zbrojeniem spocznika.
5. Otulina betonowa: Używaj podkładek dystansowych, aby zagwarantować minimalną otulinę 2,5-3 cm.
6. Kontrola przed betonowaniem: Przeprowadź dokładną weryfikację wszystkich elementów zbrojenia przed wylaniem betonu.
7. Właściwy beton i pielęgnacja: Zamów beton klasy C20/25 i pamiętaj o jego wibracji oraz pielęgnacji po zalaniu.
