Jako doświadczony geodeta, często spotykam się z pytaniami o to, co dokładnie robię na placu budowy. Wiele osób, zwłaszcza inwestorów indywidualnych, nie do końca rozumie zakres i znaczenie moich prac terenowych. Ten artykuł ma za zadanie szczegółowo opisać konkretne zadania, jakie geodeta wykonuje bezpośrednio na działce lub placu budowy od przygotowania terenu pod budowę, przez bieżącą kontrolę w trakcie prac, aż po finalizację inwestycji. Zrozumienie tych etapów jest kluczowe dla każdego, kto planuje budowę, ponieważ pozwala uniknąć błędów, opóźnień i dodatkowych kosztów.
Kluczowe etapy pracy geodety w terenie od mapy po odbiór budynku
- Mapa do celów projektowych (MDCP) podstawa dla architekta i pozwolenia na budowę.
- Tyczenie obiektu precyzyjne przeniesienie projektu domu na grunt.
- Bieżąca obsługa kontrole, tyczenie przyłączy i pomiary robót zanikających.
- Inwentaryzacja powykonawcza obowiązkowy pomiar po budowie, niezbędny do użytkowania.
- Narzędzia od tachimetru i niwelatora po GPS/GNSS, drony i skanery laserowe.
- Podstawa prawna usługi geodety są wymagane przez Prawo budowlane.
Zanim wbijesz pierwszą łopatę: Jak geodeta przygotowuje Twoją działkę do budowy
Zanim na Twojej działce pojawi się pierwsza koparka, a Ty zaczniesz marzyć o nowym domu, musimy wykonać pewien kluczowy dokument mapę do celów projektowych (MDCP). To absolutna podstawa i pierwszy, niezbędny krok do uzyskania pozwolenia na budowę. Bez niej żaden architekt nie będzie w stanie rzetelnie przygotować projektu Twojego przyszłego domu, ani też nie uzyskasz wymaganych zgód.
Moja praca w terenie na tym etapie polega na szczegółowym zebraniu wszystkich istotnych informacji o działce i jej otoczeniu. Mierzę i nanoszę na mapę dokładne granice działki, istniejące obiekty budowlane (zarówno te naziemne, jak i podziemne), ukształtowanie terenu z uwzględnieniem spadków i wzniesień, a także, co niezwykle ważne, wszystkie sieci uzbrojenia terenu. Mówimy tu o wodociągach, kanalizacji, sieciach energetycznych, gazowych czy telekomunikacyjnych. Te dane są absolutnie kluczowe dla architekta, który na ich podstawie projektuje położenie budynku, jego wysokość, a także planuje przyłącza mediów, tak aby były zgodne z rzeczywistymi warunkami terenowymi i przepisami.
Mapa do celów projektowych jest zazwyczaj wykonywana w skali 1:500, co zapewnia odpowiednią szczegółowość. Cały proces, od zamówienia po gotową mapę, może trwać od kilku do kilkunastu tygodni, w zależności od obłożenia pracami w ośrodku dokumentacji geodezyjnej i kartograficznej oraz skomplikowania terenu. Warto to uwzględnić w harmonogramie inwestycji.
Od projektu do gruntu: Precyzyjne wytyczanie Twojego domu w terenie
Kiedy projekt domu jest już gotowy, a Ty masz w ręku pozwolenie na budowę, przychodzi czas na kolejny, niezwykle ważny etap mojej pracy geodezyjne wytyczenie obiektu w terenie. To nic innego jak precyzyjne przeniesienie wszystkich wymiarów i kształtów Twojego przyszłego domu z papierowego projektu na rzeczywisty grunt. To właśnie w tym momencie projekt zaczyna nabierać realnych kształtów na Twojej działce.
W terenie wyznaczam kluczowe elementy, które będą stanowić podstawę dla wykonawców. Przede wszystkim są to główne osie konstrukcyjne budynku, zarówno te nadziemne, jak i podziemne, które wyznaczają jego bryłę. Określam także charakterystyczne narożniki budynku, co pozwala wykonawcom dokładnie zlokalizować jego obrys. Niezwykle istotne jest również wyznaczenie tzw. "punktu zero" budynku, czyli referencyjnego poziomu posadowienia gotowej podłogi parteru. Od tego punktu będą liczone wszystkie wysokości na budowie.
Do tyczenia stosuję różne metody, w zależności od specyfiki terenu i projektu:
- Metoda kołkowa: Polega na wbiciu w grunt kołków, które wyznaczają narożniki budynku lub osie konstrukcyjne. Jest to prosta i często stosowana metoda, szczególnie przy mniej skomplikowanych obiektach.
- Metoda ław drutowych (ciesielskich): Jest bardziej precyzyjna i polega na zbudowaniu wokół obrysu przyszłego budynku specjalnych drewnianych ław. Na tych ławach naciąga się druty lub żyłki, które idealnie odwzorowują osie konstrukcyjne i narożniki budynku. To rozwiązanie jest szczególnie przydatne, gdy fundamenty są wykonywane w wykopie, a kołki mogłyby zostać usunięte.
Po wykonaniu tyczenia, moją rolą jest również dokonanie wpisu w dzienniku budowy. Ten wpis jest formalnym potwierdzeniem, że wytyczenie zostało przeprowadzone zgodnie z projektem i obowiązującymi przepisami. Ma on ogromne znaczenie prawne stanowi dowód na prawidłowe rozpoczęcie prac budowlanych od strony geodezyjnej i jest niezbędny do dalszego prowadzenia budowy. Bez tego wpisu, kierownik budowy nie powinien zezwolić na rozpoczęcie robót ziemnych, a inwestor naraża się na problemy z nadzorem budowlanym.
Geodeta w trakcie budowy: Nadzór nad precyzją i zgodnością z projektem
Moja praca nie kończy się na wytyczeniu budynku. W trakcie trwania budowy również jestem do dyspozycji, aby zapewnić, że wszystko idzie zgodnie z planem i projektem. Często jestem wzywany na plac budowy w celu wykonania pomiarów kontrolnych. Mogą to być sprawdzenia osi konstrukcyjnych po wykonaniu fundamentów, kontrola pionowości ścian czy poziomów stropów. To niezwykle ważne, aby na bieżąco weryfikować precyzję wykonanych prac i w razie potrzeby korygować ewentualne odchylenia.
Kolejnym kluczowym zadaniem jest tyczenie przyłączy i sieci uzbrojenia terenu. Zanim zostaną one zakryte ziemią, muszę precyzyjnie wyznaczyć w terenie przebieg:
- Przyłączy wodociągowych,
- Przyłączy kanalizacyjnych,
- Kabli energetycznych,
- Przyłączy gazowych,
- Sieci telekomunikacyjnych.
Następnie, co jest niezwykle ważne z punktu widzenia przyszłej dokumentacji, wykonuję pomiary tych elementów przed ich zakryciem. Nazywamy to pomiarami robót zanikających. Dlaczego to takie istotne? Ponieważ po zasypaniu wykopów, dokładne położenie tych instalacji będzie niemożliwe do określenia bez ponownego rozkopywania. Pomiary te stanowią podstawę do stworzenia mapy inwentaryzacyjnej, która jest niezbędna do odbioru budynku i późniejszego użytkowania, a także w przypadku awarii czy konieczności wykonania kolejnych prac ziemnych.
Po zakończeniu budowy: Obowiązkowa inwentaryzacja powykonawcza
Kiedy ostatnia dachówka leży na swoim miejscu, a wokół domu uporządkowano teren, moja praca na budowie jeszcze się nie kończy. Przed Tobą ostatni, ale absolutnie obowiązkowy etap geodezyjny geodezyjna inwentaryzacja powykonawcza. To finalne podsumowanie wszystkich prac, które zostały wykonane na Twojej działce.
Inwentaryzacja powykonawcza polega na wykonaniu precyzyjnych pomiarów wszystkich zrealizowanych obiektów i elementów zagospodarowania terenu. Mierzę nie tylko sam budynek, ale także wszystkie nowo powstałe przyłącza, podjazdy, ścieżki, ogrodzenia, a nawet elementy małej architektury. Celem tych pomiarów jest sprawdzenie zgodności wykonania z zatwierdzonym projektem budowlanym oraz z obowiązującymi przepisami.
Na podstawie tych pomiarów powstaje mapa inwentaryzacyjna, która jest kluczowym dokumentem. Zawiera ona rzeczywiste położenie i wymiary wszystkich obiektów, tak jak zostały one zrealizowane w terenie. Ta mapa jest absolutnie niezbędna do formalnego zakończenia budowy i uzyskania pozwolenia na użytkowanie obiektu. Jest to wymóg wynikający wprost z Prawa budowlanego. Bez niej nie będziesz mógł legalnie zamieszkać w swoim nowym domu. To ostatni dowód na to, że budowa została wykonana prawidłowo i zgodnie z prawem.
Narzędzia geodety w terenie: Od klasyki po nowoczesne technologie
Moja praca w terenie byłaby niemożliwa bez odpowiednich narzędzi. Przez lata technologia znacznie się rozwinęła, ale niektóre klasyczne instrumenty wciąż stanowią podstawę mojego wyposażenia.

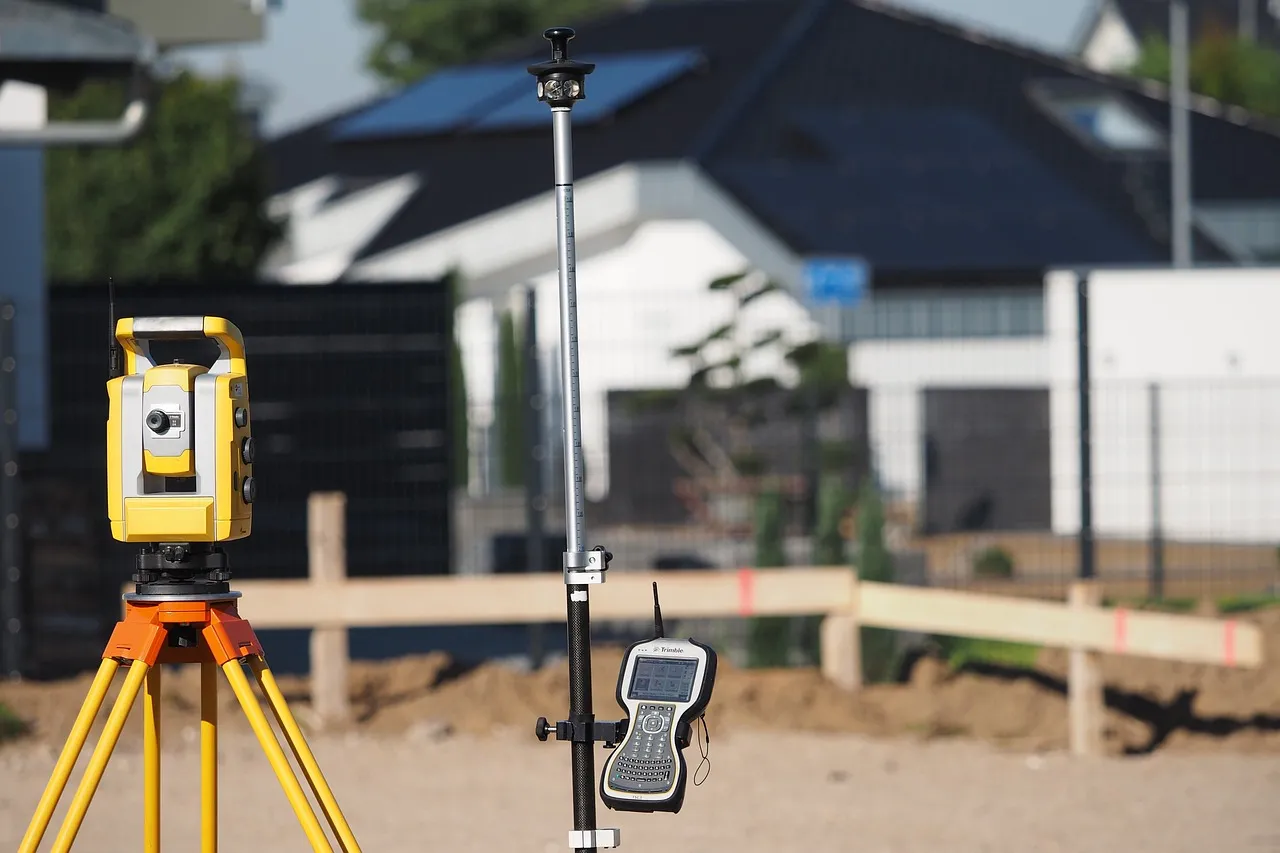

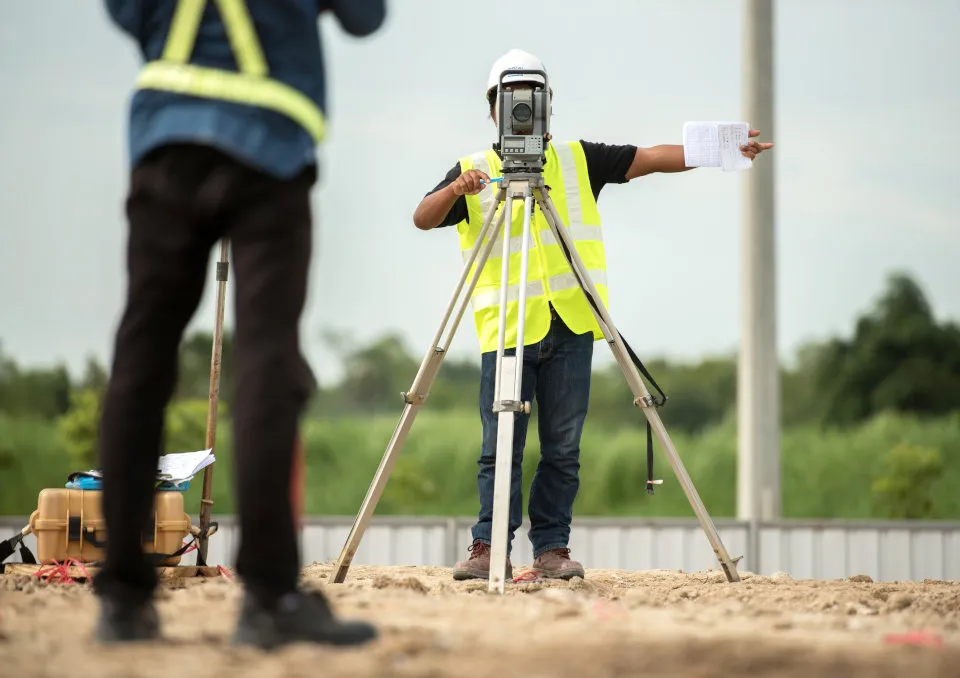

Do klasyki zaliczamy przede wszystkim tachimetr. To wszechstronne urządzenie służy do pomiaru kątów poziomych i pionowych, a także odległości. Dzięki niemu mogę precyzyjnie określać położenie punktów w przestrzeni. Równie ważny jest niwelator, który pozwala na bardzo dokładny pomiar różnic wysokości między punktami w terenie, co jest kluczowe przy wyznaczaniu poziomów czy spadków. Warto również wspomnieć o teodolicie, który jest instrumentem do pomiaru kątów poziomych i pionowych, choć w dużej mierze został zastąpiony przez tachimetry.
Prawdziwą rewolucję w geodezji przyniosły odbiorniki GPS/GNSS. Wykorzystując sygnały z satelitów (GPS, GLONASS, Galileo, Beidou), mogę z niesamowitą precyzją, często do 1 cm, określać współrzędne geograficzne punktów w terenie. To znacznie przyspiesza i ułatwia pracę, szczególnie na dużych obszarach.

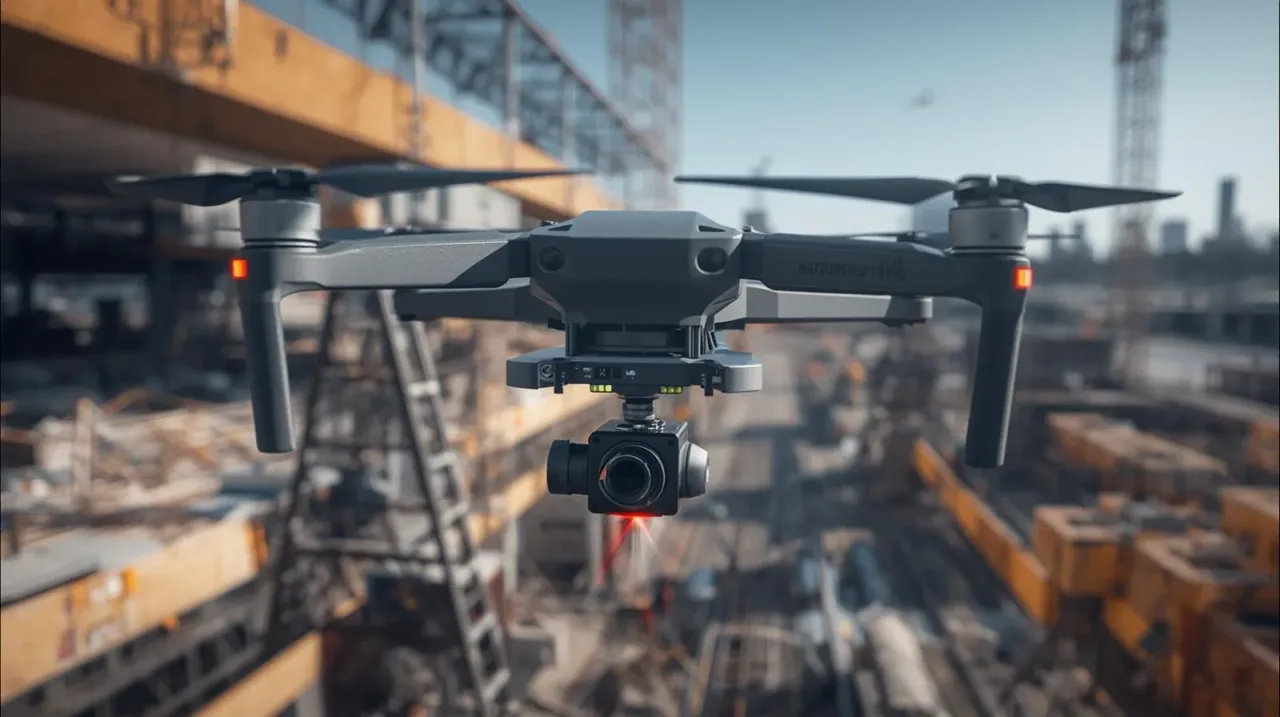

Współczesna geodezja to także nowoczesne technologie, które coraz śmielej wkraczają do codziennej pracy. Mowa tu o dronach, które wyposażone w kamery i specjalistyczne oprogramowanie, pozwalają na tworzenie ortofotomap, czyli zdjęć lotniczych o wysokiej rozdzielczości z dokładną georeferencją, a także precyzyjnych modeli 3D terenu. Coraz częściej wykorzystuję również skanery laserowe, które umożliwiają błyskawiczne zebranie milionów punktów pomiarowych, tworząc tzw. chmury punktów. Dzięki temu mogę uzyskać niezwykle dokładne i szczegółowe pomiary nawet bardzo skomplikowanych obiektów.
Oprócz zaawansowanych urządzeń, w mojej pracy nie może zabraknąć również szeregu akcesoriów pomocniczych, takich jak:
- Łaty i tyczki geodezyjne,
- Taśmy miernicze i dalmierze laserowe,
- Paliki i sznurki traserskie do wyznaczania linii,
- Lustra i pryzmaty.
To wszystko razem tworzy zestaw, który pozwala mi na rzetelne i precyzyjne wykonywanie moich obowiązków na każdym etapie budowy.
