Zbrojenie krzyżowe stropu: klucz do bezpieczeństwa i uniknięcia błędów

Zbrojenie krzyżowe stropu to nie tylko techniczny detal, ale fundamentalny element, który decyduje o bezpieczeństwie i trwałości całej konstrukcji. Jako Radosław Kowalski, z wieloletnim doświadczeniem w branży budowlanej, wiem, że prawidłowe zrozumienie i wykonanie tego typu zbrojenia jest absolutnie kluczowe. To właśnie ono pozwala stropom monolitycznym efektywnie przenosić obciążenia w dwóch prostopadłych kierunkach, zapewniając stabilność i odporność na pęknięcia.

Fundament bezpiecznego stropu: dlaczego zbrojenie krzyżowe jest tak ważne?

Zbrojenie krzyżowe, znane również jako zbrojenie dwukierunkowe, to rozwiązanie konstrukcyjne stosowane w płytach stropowych, które są podparte na wszystkich czterech krawędziach. Jego kluczowe znaczenie wynika z faktu, że w takich stropach ugięcie występuje w obu prostopadłych kierunkach, a co za tym idzie, obciążenia muszą być przenoszone wzdłuż obu osi. To standard w nowoczesnych stropach monolitycznych, gdzie zapewnia równomierne rozłożenie naprężeń i minimalizuje ryzyko pęknięć. Bez prawidłowo zaprojektowanego i wykonanego zbrojenia krzyżowego, strop nie byłby w stanie bezpiecznie przenosić obciążeń, co mogłoby prowadzić do poważnych uszkodzeń konstrukcyjnych, a nawet katastrofy budowlanej.

Zbrojenie jednokierunkowe a krzyżowe: kluczowe różnice, które musisz znać

Zrozumienie różnic między zbrojeniem jednokierunkowym a krzyżowym jest absolutnie fundamentalne. W przypadku zbrojenia jednokierunkowego, obciążenia przenoszone są głównie w jednym kierunku, co ma miejsce, gdy stosunek długości boków płyty jest większy lub równy 2. Taki strop ugina się głównie w kierunku krótszej rozpiętości, a zbrojenie główne układa się równolegle do tego kierunku. Natomiast zbrojenie krzyżowe jest niezbędne, gdy stosunek boków płyty jest mniejszy niż 2 czyli gdy płyta jest zbliżona do kwadratu. Wówczas obciążenia rozkładają się na dwie prostopadłe osie, a zbrojenie musi być zaprojektowane tak, aby skutecznie przenosić siły w obu tych kierunkach. To właśnie ta dwukierunkowość pracy wyróżnia zbrojenie krzyżowe i czyni je bardziej złożonym, ale też znacznie bardziej efektywnym w odpowiednich warunkach.

Kiedy projektant decyduje się na strop zbrojony krzyżowo? Warunki techniczne

Decyzja o zastosowaniu zbrojenia krzyżowego nie jest przypadkowa, lecz wynika z konkretnych warunków technicznych. Przede wszystkim, strop musi być podparty na wszystkich czterech krawędziach na ścianach lub podciągach. Drugim kluczowym czynnikiem jest stosunek długości boków płyty, który musi być mniejszy niż 2. Oznacza to, że jeśli strop ma wymiary np. 4x5 metrów (stosunek 1,25) lub 5x6 metrów (stosunek 1,2), to zbrojenie krzyżowe jest koniecznością. W takich przypadkach obciążenia rozkładają się równomiernie na obie rozpiętości, a zbrojenie jednokierunkowe byłoby niewystarczające do zapewnienia bezpiecznej pracy konstrukcji. Projektant, bazując na tych wytycznych i obliczeniach statycznych, podejmuje decyzję o wyborze odpowiedniego typu zbrojenia.

Konsekwencje błędów w zbrojeniu: od pęknięć po katastrofę budowlaną

Jako ekspert, muszę z całą stanowczością podkreślić, że błędy w wykonaniu zbrojenia krzyżowego mogą mieć katastrofalne skutki. Nieprawidłowe ułożenie prętów, zbyt mała lub zbyt duża otulina, brak zbrojenia górnego nad podporami czy niewłaściwe zakotwienie to prosta droga do poważnych problemów. W najlepszym wypadku pojawią się nieestetyczne pęknięcia na powierzchni stropu lub na ścianach pod nim, co będzie wymagało kosztownych napraw. W najgorszym scenariuszu, błędy te mogą prowadzić do znacznego osłabienia nośności konstrukcji, jej nadmiernego ugięcia, a w skrajnych przypadkach nawet do zawalenia się stropu. Dlatego tak ważny jest rygorystyczny nadzór nad każdym etapem prac zbrojeniowych.

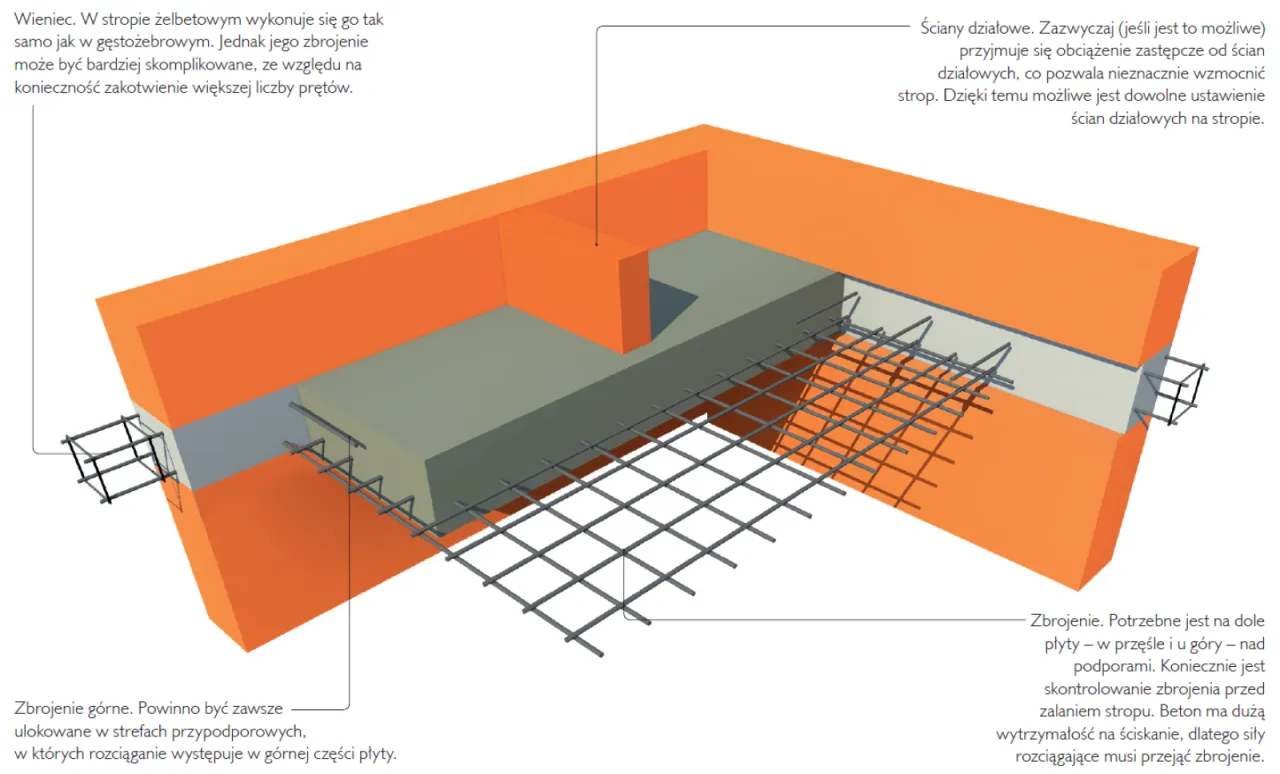

Anatomia stropu krzyżowo zbrojonego: co musisz zrozumieć z projektu?

Zrozumienie projektu stropu krzyżowo zbrojonego to podstawa dla każdego inwestora i wykonawcy. To nie jest prosta siatka prętów to skomplikowany system, który musi działać jak jeden organizm. Projektant, bazując na obliczeniach, precyzyjnie określa każdy detal: średnice prętów, ich rozstaw, miejsca zakotwienia oraz układ zarówno zbrojenia dolnego, jak i górnego. Moim zdaniem, kluczem do sukcesu jest nie tylko ślepe podążanie za rysunkiem, ale przede wszystkim zrozumienie funkcji każdego elementu zbrojenia.

Siatka dolna: jak pręty w dwóch kierunkach przenoszą główne obciążenia?

Siatka dolna to serce zbrojenia krzyżowego. Jej głównym zadaniem jest przenoszenie momentów zginających dodatnich, które występują w środku przęsła stropu pod wpływem obciążeń. Składa się ona z dwóch warstw prętów ułożonych prostopadle do siebie. Zgodnie z zasadami sztuki budowlanej, pręty o większej nośności czyli te o większej średnicy lub gęściej rozmieszczone powinny być układane w kierunku krótszej rozpiętości stropu. To właśnie w tym kierunku strop wykazuje największe ugięcie i wymaga większego wzmocnienia. Pamiętajmy, że prawidłowe ułożenie i rozstaw tych prętów jest krytyczne dla nośności stropu.

Rola siatki górnej: dlaczego zbrojenie nad podporami jest tak krytyczne?

O ile siatka dolna odpowiada za momenty dodatnie w przęśle, o tyle siatka górna jest absolutnie niezbędna do przenoszenia momentów ujemnych, które powstają nad podporami czyli nad ścianami i podciągami. Zbrojenie górne, często nazywane zbrojeniem podporowym, zapobiega powstawaniu pęknięć na wierzchniej stronie stropu w tych newralgicznych miejscach. Jego brak lub niewłaściwe wykonanie to jeden z najpoważniejszych błędów, który może prowadzić do zarysowań, a nawet utraty ciągłości pracy płyty. To właśnie zbrojenie górne zapewnia, że strop pracuje jako monolityczna całość, rozkładając naprężenia w sposób zamierzony przez projektanta.

Czytanie rysunku technicznego: jak interpretować oznaczenia średnic i rozstawu prętów?

Dla wielu inwestorów rysunek techniczny zbrojenia to czarna magia, ale w rzeczywistości jest to język, którego można się nauczyć. Kluczowe jest zrozumienie oznaczeń średnic i rozstawu prętów. Na projekcie znajdziemy symbole takie jak "fi 8 co 20 cm" (Ø8 co 20 cm), co oznacza pręty o średnicy 8 mm układane co 20 centymetrów. W budownictwie jednorodzinnym najczęściej spotykamy się z prętami o średnicach od 8 do 12 mm, a ich rozstawy wahają się zazwyczaj od 15 do 25 cm. Zawsze zwracaj uwagę na kierunek ułożenia prętów zazwyczaj są one rysowane w dwóch prostopadłych kierunkach. Pamiętaj, że każdy detal na rysunku ma swoje uzasadnienie i nie można go ignorować.

Zasady prawidłowego wykonawstwa krok po kroku

Projekt to jedno, ale jego precyzyjne wykonanie to drugie. Jako Radosław Kowalski zawsze powtarzam, że nawet najlepszy projekt nie obroni się przed fuszerką na budowie. Prawidłowe wykonanie zbrojenia krzyżowego stropu wymaga staranności, wiedzy i przestrzegania ścisłych zasad. Każdy, kto buduje, powinien znać te kroki.

Dobór stali zbrojeniowej: jaka klasa i średnica prętów jest odpowiednia?

Pierwszym i podstawowym krokiem jest dobór stali zbrojeniowej zgodny z projektem konstrukcyjnym. Nie ma tu miejsca na oszczędności czy improwizację. Projektant określa klasę stali (np. A-IIIN, B500SP) oraz średnice prętów, które są niezbędne do przeniesienia założonych obciążeń. W budownictwie jednorodzinnym, jak już wspomniałem, najczęściej stosuje się pręty o średnicach od 8 do 12 mm. Użycie stali o niższej klasie wytrzymałości lub mniejszych średnicach niż te przewidziane w projekcie, to prosta droga do obniżenia nośności stropu i poważnych problemów w przyszłości.

Układanie pierwszej warstwy: od czego zacząć i jak zachować prawidłowy rozstaw?

Układanie zbrojenia to precyzyjny proces, który musi być wykonany metodycznie:

1. Przygotowanie podłoża: Upewnij się, że szalunek jest czysty, stabilny i prawidłowo wypoziomowany.
2. Ułożenie prętów w jednym kierunku: Zacznij od ułożenia prętów wzdłuż jednego kierunku, zazwyczaj tego o krótszej rozpiętości, ponieważ to te pręty przenoszą większą część obciążeń. Pamiętaj o zachowaniu odpowiedniego rozstawu, typowo 15-25 cm, zgodnie z projektem.
3. Ułożenie prętów w drugim kierunku: Następnie ułóż pręty prostopadle do pierwszej warstwy, również zachowując projektowany rozstaw.
4. Wiązanie prętów: Pręty w miejscach skrzyżowań należy związać drutem wiązałkowym. Nie trzeba wiązać każdego skrzyżowania, ale wystarczająco często, aby siatka była stabilna i nie przesuwała się podczas betonowania.
5. Zapewnienie otuliny: Pod pręty dolnej siatki należy podłożyć podkładki dystansowe, aby zapewnić wymaganą grubość otuliny od spodu.

Otulina i dystanse: jak zapewnić idealną ochronę dla Twojego zbrojenia?

to warstwa betonu otaczająca pręty. Jej rola jest dwojaka: chroni stal przed korozją (wilgocią, dwutlenkiem węgla) oraz zapewnia odpowiednią przyczepność stali do betonu, co jest kluczowe dla prawidłowej pracy konstrukcji żelbetowej. Minimalna grubość otuliny jest ściśle określona w normach, takich jak Eurokod 2, i zależy od klasy ekspozycji konstrukcji. Dla elementów wewnętrznych, nienarażonych na agresywne środowisko, wynosi ona zazwyczaj 20-25 mm. Aby zapewnić tę grubość, konieczne jest stosowanie podkładek dystansowych plastikowych lub betonowych które utrzymują pręty w odpowiedniej pozycji względem szalunku. Brak podkładek to jeden z najczęstszych błędów, prowadzący do korozji zbrojenia i osłabienia stropu.

Wiązanie prętów: jak często i w jaki sposób łączyć siatkę, by była stabilna?

Wiązanie prętów drutem wiązałkowym to pozornie drobny detal, który ma jednak ogromne znaczenie dla stabilności całej siatki zbrojenia. Celem wiązania nie jest przenoszenie sił, lecz utrzymanie prętów w projektowanym położeniu przed i w trakcie betonowania. Nie ma potrzeby wiązania każdego skrzyżowania wystarczy, że siatka będzie na tyle sztywna, aby nie uległa deformacji pod wpływem chodzenia po niej czy nacisku świeżego betonu. Zazwyczaj wiąże się co drugie lub co trzecie skrzyżowanie, w zależności od gęstości zbrojenia. Pamiętaj, aby drut był dobrze zaciśnięty, ale nie uszkadzał prętów.

Prawidłowe wykonanie zbrojenia podporowego (górnego): na co zwrócić szczególną uwagę?

Wykonywanie zbrojenia podporowego, czyli siatki górnej, wymaga szczególnej uwagi. To właśnie ono jest najczęściej pomijane lub źle wykonywane, co ma fatalne konsekwencje. Zbrojenie górne musi być ułożone dokładnie nad osiami podpór (ścian, podciągów) i mieć odpowiednią długość zakotwienia. Należy również pamiętać o podkładkach dystansowych, które zapewnią właściwą otulinę od góry, utrzymując pręty na odpowiedniej wysokości. Często widuję sytuacje, gdy zbrojenie górne jest po prostu kładzione na zbrojeniu dolnym bez dystansów, co całkowicie zmienia jego funkcję i sprawia, że jest ono bezużyteczne. To błąd, który może skutkować pęknięciami stropu nad ścianami nośnymi!

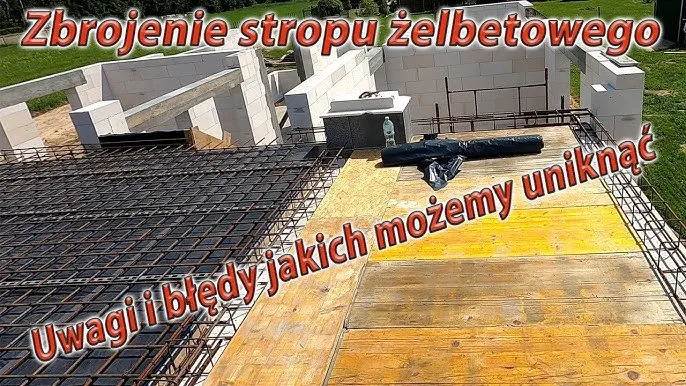

Najczęstsze błędy wykonawcze i jak ich uniknąć: checklista dla inwestora

Jako Radosław Kowalski, podczas moich inspekcji widziałem wiele błędów, które można by łatwo uniknąć, gdyby inwestorzy i wykonawcy posiadali podstawową wiedzę. Poniżej przedstawiam najczęstsze wpadki, które mogą poważnie zagrozić bezpieczeństwu i trwałości Twojego stropu. Potraktuj to jako checklistę, która pomoże Ci zweryfikować pracę na budowie.

Błąd #1: Ignorowanie zbrojenia górnego nad ścianami i podciągami

To bez wątpienia jeden z najpoważniejszych błędów, z jakim się spotykam. Brak zbrojenia górnego lub jego niewłaściwe wykonanie nad podporami (ścianami, podciągami) uniemożliwia przeniesienie momentów ujemnych. Konsekwencją są często widoczne pęknięcia na wierzchniej stronie stropu wzdłuż linii podpór, a także na ścianach pod stropem. Strop nie pracuje wtedy jako ciągła płyta, lecz jako seria niezależnych belek, co drastycznie obniża jego nośność i stabilność. Zawsze upewnij się, że zbrojenie górne jest obecne, ma odpowiednią długość i jest prawidłowo ułożone na dystansach!

Błąd #2: Niewłaściwa grubość otuliny "zatopienie" prętów w betonie

Zbyt mała otulina (np. pręty wystające z betonu lub położone tuż pod powierzchnią) sprawia, że stal jest narażona na korozję pod wpływem wilgoci i czynników atmosferycznych. Zardzewiałe zbrojenie traci swoją nośność, a rozszerzająca się rdza może powodować odpryskiwanie betonu. Z kolei zbyt duża otulina, choć rzadziej spotykana, również jest problemem zmniejsza efektywną wysokość przekroju żelbetowego, co może obniżyć nośność stropu. Kluczem jest stosowanie podkładek dystansowych, które zapewniają stałą i zgodną z projektem grubość otuliny (20-25 mm dla elementów wewnętrznych).

Błąd #3: Zbyt duży rozstaw prętów lub użycie złej średnicy

Projektant, na podstawie obliczeń statycznych, precyzyjnie określa średnice i rozstaw prętów. Zastosowanie prętów o mniejszej średnicy lub ułożenie ich w zbyt dużym rozstawie (np. co 30 cm zamiast co 20 cm) oznacza, że strop nie ma wystarczającej ilości stali, aby przenieść założone obciążenia. Skutkuje to osłabieniem konstrukcji, nadmiernym ugięciem, a w skrajnych przypadkach pęknięciami i utratą nośności. Zawsze weryfikuj te parametry z projektem.

Błąd #4: Niewystarczające zakotwienie prętów w wieńcach

Prawidłowe zakotwienie prętów zbrojeniowych w wieńcach lub na podporach jest absolutnie kluczowe dla efektywnego przeniesienia sił z płyty na elementy nośne. Jeśli pręty są za krótkie lub niewłaściwie zagięte, nie są w stanie skutecznie "przekazać" obciążeń, co uniemożliwia prawidłową pracę całej konstrukcji. To błąd, który może prowadzić do lokalnych uszkodzeń i osłabienia całego systemu nośnego. Zawsze sprawdzaj, czy długości zakotwienia są zgodne z rysunkami.

Błąd #5: Chodzenie po zbrojeniu i jego deformacja przed betonowaniem

To błąd, który wynika często z braku świadomości ekipy budowlanej. Chodzenie po ułożonym zbrojeniu, szczególnie po siatce górnej, może prowadzić do jego deformacji pręty uginają się, zmieniają rozstaw, a nawet mogą się odrywać od wiązań. Takie fizyczne uszkodzenie zbrojenia przed betonowaniem obniża jego efektywność i może prowadzić do miejscowego osłabienia konstrukcji. Zawsze należy dbać o to, aby zbrojenie było chronione i nie ulegało deformacjom aż do momentu zalania betonem.

Przeczytaj również: Drewno konstrukcyjne CE: Jak uzyskać certyfikat i uniknąć błędów?

Zbrojenie krzyżowe w świetle norm: co mówi Eurokod 2?

Projektowanie i wykonawstwo zbrojenia krzyżowego nie jest kwestią "na oko", lecz jest ściśle regulowane przez normy. W Polsce kluczowym dokumentem jest PN-EN 1992, czyli Eurokod 2: "Projektowanie konstrukcji z betonu". To biblia każdego konstruktora i solidnego wykonawcy. Zrozumienie jego podstawowych założeń jest niezbędne, aby mieć pewność, że budowany strop będzie bezpieczny i trwały.

Minimalna i maksymalna ilość zbrojenia w płycie stropowej

Eurokod 2 precyzyjnie określa zarówno minimalne, jak i maksymalne ilości zbrojenia, które muszą znaleźć się w płycie stropowej. Minimalne zbrojenie jest wymagane nawet w miejscach, gdzie teoretycznie obliczenia nie wskazują na potrzebę stali ma ono na celu zapobieganie pęknięciom skurczowym i temperaturowym oraz zapewnienie pewnej ciągliwości konstrukcji. Z kolei maksymalna ilość zbrojenia jest ograniczona, aby uniknąć kruchego zniszczenia betonu przed uplastycznieniem stali. Te wytyczne są kluczowe dla zapewnienia bezpieczeństwa i trwałości konstrukcji przez cały okres jej użytkowania.

Wymagania dotyczące minimalnej grubości otuliny w zależności od warunków

Norma PN-EN 1992 bardzo szczegółowo traktuje kwestię otuliny zbrojenia. Określa ona minimalną grubość otuliny w zależności od tzw. klasy ekspozycji konstrukcji, czyli warunków środowiskowych, w jakich będzie pracować element żelbetowy. Inne wymagania będą dla stropu wewnętrznego (np. 20-25 mm), a inne dla stropu garażu podziemnego, narażonego na wilgoć i agresywne czynniki. To pokazuje, jak ważne jest dostosowanie grubości otuliny do konkretnych warunków, aby zapewnić długotrwałą ochronę stali przed korozją.

Zasady dotyczące prawidłowego kotwienia i łączenia prętów zbrojeniowych

Eurokod 2 zawiera również szczegółowe wytyczne dotyczące prawidłowego kotwienia i łączenia prętów zbrojeniowych. Kotwienie to nic innego jak zapewnienie odpowiedniej długości, na której pręt jest "zanurzony" w betonie, aby mógł skutecznie przenosić siły. Łączenie prętów (np. na zakład) również musi odbywać się zgodnie z normą, z zachowaniem odpowiednich długości zakładów i technik wiązania. Niewłaściwe kotwienie lub łączenie prętów może prowadzić do utraty ciągłości zbrojenia i drastycznego obniżenia nośności konstrukcji, dlatego te aspekty są tak rygorystycznie regulowane.
