Instalacja elektryczna w domu drewnianym: bezpieczna i bez ryzyka pożaru

Instalacja elektryczna w domu drewnianym to zadanie, które wymaga gruntownej wiedzy i precyzji. Ten kompleksowy poradnik ma na celu wyjaśnienie specyfiki tego typu konstrukcji, wskazując kluczowe różnice w porównaniu do budownictwa murowanego oraz podkreślając, dlaczego odpowiednie podejście do elektryki jest absolutnie niezbędne dla bezpieczeństwa każdego właściciela czy inwestora.

Instalacja elektryczna w domu drewnianym: dlaczego to wyzwanie, którego nie można zignorować?

Z mojego doświadczenia wynika, że specyfika drewna jako materiału konstrukcyjnego stawia przed instalatorami elektrycznymi zupełnie inne wyzwania niż te, z którymi spotykamy się w budownictwie murowanym. Podwyższone ryzyko pożarowe wymaga szczególnego podejścia do każdego etapu prac, od projektu po biały montaż, i to jest coś, czego absolutnie nie można zignorować.

Drewno jako materiał konstrukcyjny: specyfika i zagrożenia pożarowe

Drewno, choć piękne i ekologiczne, jest materiałem palnym. To właśnie ta cecha stanowi główne wyzwanie dla instalacji elektrycznej. W przypadku przegrzania przewodów, iskrzenia w źle wykonanych połączeniach, czy zwarcia, drewniana konstrukcja może bardzo szybko zająć się ogniem. Widziałem, jak małe zaniedbanie w instalacji potrafiło doprowadzić do poważnych konsekwencji. Dlatego tak ważne jest, aby każdy element instalacji był zaprojektowany i wykonany z myślą o minimalizacji ryzyka zapłonu.

Kluczowe różnice w porównaniu do budownictwa murowanego

• W domach drewnianych konieczne jest stosowanie specjalnych materiałów, które charakteryzują się podwyższoną odpornością na ogień, są samogasnące i bezhalogenowe.
• Techniki montażu muszą uwzględniać specyfikę drewna, jego "pracę" oraz konieczność zapewnienia szczelności i izolacji na każdym etapie.
• W przeciwieństwie do muru, gdzie przewody często prowadzi się bezpośrednio w tynku lub w bruzdach, w drewnie zawsze wymagana jest dodatkowa ochrona mechaniczna i ogniowa przewodów.
• Zwiększona uwaga musi być poświęcona na bezpieczeństwo połączeń, aby wyeliminować ryzyko iskrzenia i przegrzewania.

Konsekwencje błędów: od awarii po pożar co musisz wiedzieć, zanim zaczniesz?

Błędy wykonawcze w instalacji elektrycznej, szczególnie w domu drewnianym, mogą mieć katastrofalne konsekwencje. Od drobnych, irytujących awarii, przez porażenia prądem, aż po najgroźniejsze pożary, które mogą zniszczyć cały dorobek życia. Jako ekspert zawsze podkreślam, że zrozumienie tych zagrożeń jest absolutnie kluczowe, zanim ktokolwiek w ogóle pomyśli o rozpoczęciu prac. To nie jest miejsce na kompromisy czy oszczędności kosztem bezpieczeństwa.

Bezpieczna instalacja: przepisy, normy i niezbędne uprawnienia

Fundamentem każdej bezpiecznej instalacji elektrycznej, a w domu drewnianym w szczególności, są obowiązujące przepisy, normy oraz kwalifikacje osób wykonujących prace. Nie ma tu miejsca na improwizację wszystko musi być zgodne z literą prawa i zasadami sztuki budowlanej.

Jakie regulacje prawne musisz znać? (Warunki Techniczne, Norma PN-HD 60364)

W Polsce podstawą prawną, którą każdy inwestor i wykonawca musi znać, jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (potocznie Warunki Techniczne). To tam znajdziemy ogólne wytyczne dotyczące bezpieczeństwa. Bardziej szczegółowe wymagania techniczne określa norma PN-HD 60364 „Instalacje elektryczne niskiego napięcia”. Jest to zbiór zasad, które precyzują, jak należy projektować i wykonywać instalacje, aby były bezpieczne i niezawodne. Ich przestrzeganie to nie tylko kwestia zgodności z prawem, ale przede wszystkim gwarancja bezpieczeństwa dla użytkowników budynku.

Dlaczego uprawnienia SEP to absolutna konieczność?

Instalacja elektryczna to nie jest projekt DIY. Zgodnie z przepisami, prace związane z projektowaniem, wykonawstwem i nadzorem nad instalacjami elektrycznymi muszą być wykonywane przez osoby posiadające odpowiednie kwalifikacje, potwierdzone uprawnieniami SEP (Stowarzyszenia Elektryków Polskich) do 1 kV. To nie jest fanaberia, lecz wymóg podyktowany bezpieczeństwem. Osoba z uprawnieniami ma wiedzę i doświadczenie, aby prawidłowo dobrać materiały, zastosować odpowiednie techniki montażu i, co najważniejsze, przewidzieć potencjalne zagrożenia. Powierzenie tych prac niewykwalifikowanej osobie to proszenie się o kłopoty.

Protokół odbioru i pomiary: Twój dowód na bezpieczną instalację dla nadzoru budowlanego

Po zakończeniu wszystkich prac instalacyjnych, absolutnie konieczne jest przeprowadzenie pomiary odbiorczych i sporządzenie z nich szczegółowego protokołu. Pomiary te obejmują m.in. rezystancję izolacji, impedancję pętli zwarcia, skuteczność ochrony przeciwporażeniowej. Protokół ten, podpisany przez elektryka z uprawnieniami, jest nie tylko dowodem na prawidłowość i bezpieczeństwo wykonanej instalacji, ale również wymaganym dokumentem przez nadzór budowlany do odbioru budynku. Bez niego, odbiór domu po prostu nie będzie możliwy. To jest Wasz "paszport bezpieczeństwa" dla domu.

Serce instalacji: dobór przewodów i osprzętu

W mojej praktyce zawsze powtarzam, że odpowiedni dobór materiałów to podstawa. W domu drewnianym jest to jeszcze bardziej krytyczne, ponieważ to właśnie one stanowią pierwszą linię obrony przed ogniem i decydują o bezpieczeństwie i trwałości całej instalacji. Nie oszczędzajcie na tym etapie!

Przewody samogasnące i bezhalogenowe (YDYp (H), (N)HXH-J) Twój pierwszy krok do bezpieczeństwa

W domach drewnianych bezwzględnie zaleca się stosowanie przewodów z powłoką bezhalogenową, samogasnącą, nierozprzestrzeniającą ognia i o niskiej emisji dymu. Dlaczego to takie ważne? W razie pożaru, standardowe przewody emitują toksyczne gazy i gęsty dym, utrudniając ewakuację i akcję gaśniczą. Przewody bezhalogenowe, takie jak YDYp (H) 750V (o podwyższonej odporności na ogień) lub (N)HXH-J, minimalizują to ryzyko. Ich izolacja nie zawiera chloru, fluoru czy bromu, co oznacza znacznie mniejszą toksyczność dymu. To jest Wasz pierwszy i najważniejszy krok w kierunku bezpiecznej instalacji.

Rola peszli i rur osłonowych: dlaczego nigdy nie kładziemy kabli bezpośrednio w drewnie?

To jest zasada, której nie można złamać: nigdy nie kładziemy przewodów elektrycznych bezpośrednio w drewnie, nawet w wyciętych bruzdach. Drewno jest materiałem palnym, a przewody mogą się przegrzewać. Dlatego każdy przewód musi być prowadzony w specjalnych rurkach instalacyjnych, czyli peszlach. Muszą to być peszle o podwyższonej odporności na temperaturę i ogień, najlepiej samogasnące, z oznaczeniem wytrzymałości mechanicznej minimum 750N. Peszle nie tylko chronią przewody przed uszkodzeniami mechanicznymi, ale przede wszystkim stanowią barierę ogniową, zapobiegając rozprzestrzenianiu się ognia w przypadku awarii przewodu.

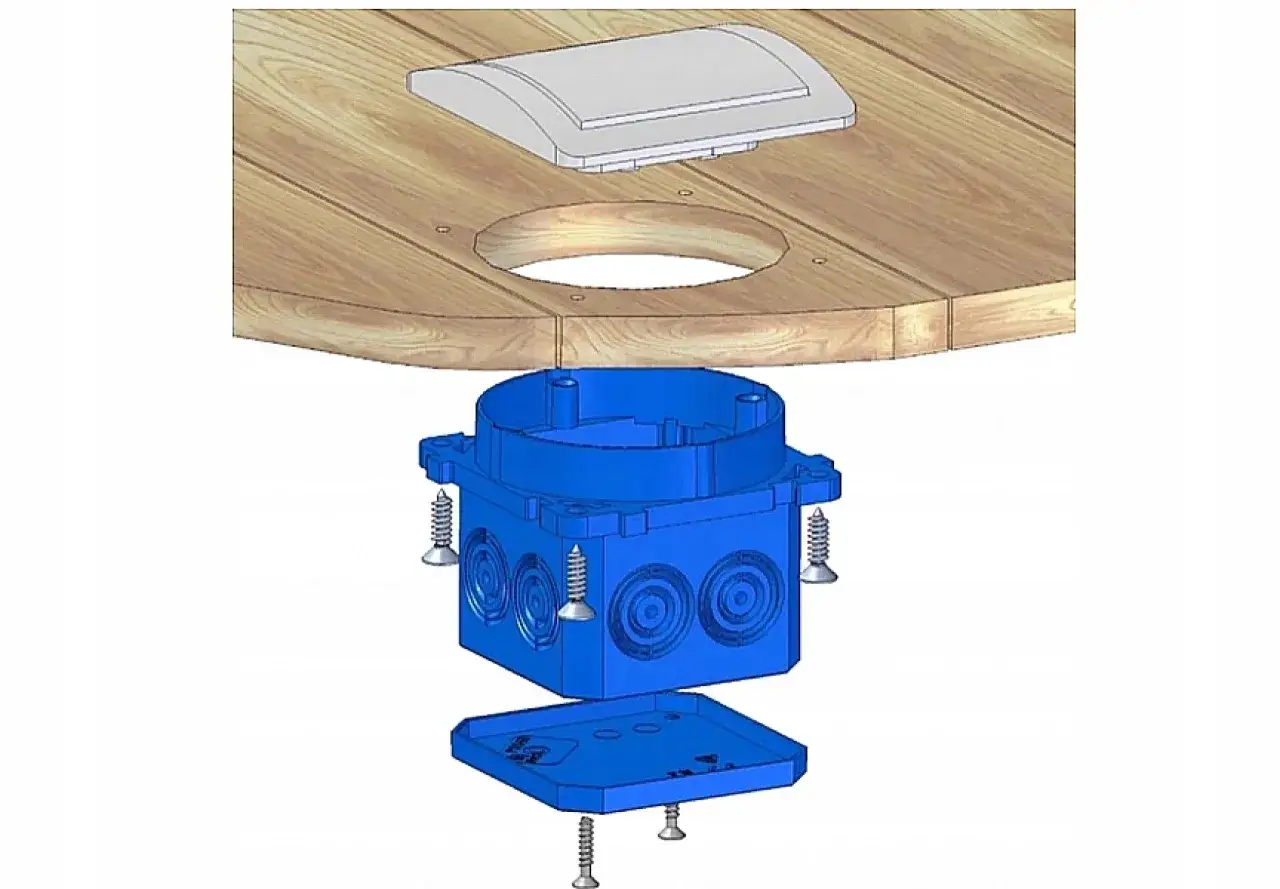

Puszki do zadań specjalnych: czym różnią się te przeznaczone do drewna i ścian pustych?

Standardowe puszki instalacyjne do muru nie nadają się do montażu w konstrukcjach drewnianych. Musimy stosować specjalne puszki do ścian pustych (często nazywane puszkami do karton-gipsu lub drewna), które charakteryzują się podwyższoną szczelnością i odpornością ogniową. Posiadają one specjalne kołnierze i systemy mocowania, które zapewniają stabilność w płycie gipsowo-kartonowej lub drewnianej. Co ważne, powinny posiadać odpowiednie certyfikaty potwierdzające ich przeznaczenie do montażu w podłożu palnym. Ich konstrukcja minimalizuje ryzyko przedostania się ognia do wnętrza ściany w przypadku zwarcia w puszce.

Złączki, kostki, zaciski: małe elementy, które decydują o niezawodności połączeń

Niezawodność całej instalacji w dużej mierze zależy od jakości połączeń przewodów. W tym miejscu nie ma miejsca na błędy. Absolutnie zabronione jest skręcanie przewodów! Takie połączenia są nietrwałe, mogą się luzować i prowadzić do przegrzewania, iskrzenia, a w konsekwencji do pożaru. Zawsze rekomenduję stosowanie profesjonalnych złączek samozaciskowych, takich jak popularne złączki WAGO. Zapewniają one pewne, trwałe i bezpieczne połączenie, minimalizując ryzyko awarii. Pamiętajcie, że nawet najmniejszy element ma znaczenie dla bezpieczeństwa.

Montaż krok po kroku: od projektu po biały montaż

Sam dobór odpowiednich materiałów to dopiero połowa sukcesu. Równie ważne, a może nawet ważniejsze, są prawidłowe techniki montażu. W domu drewnianym każdy krok musi być realizowany z najwyższą starannością i zgodnie z zasadami, aby zapewnić bezpieczeństwo na lata.

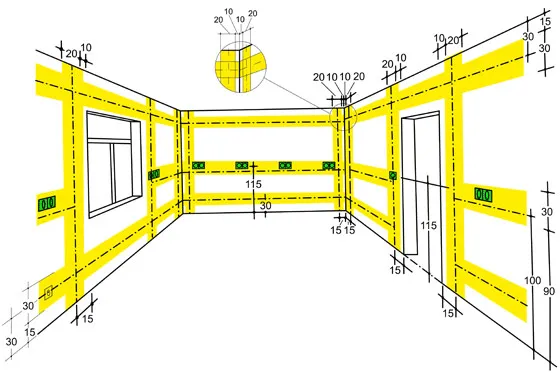

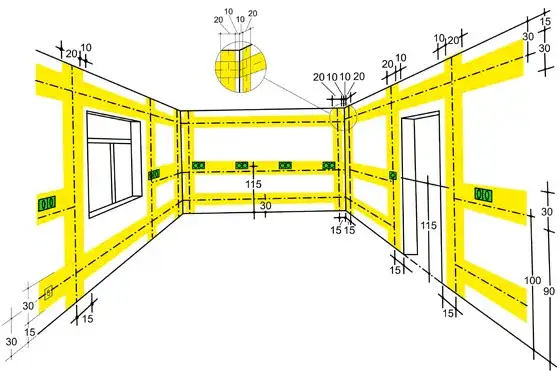

Planowanie jest kluczowe: jak poprawnie rozplanować punkty elektryczne i obwody?

Zawsze zaczynam od szczegółowego projektu instalacji. To podstawa. Przy planowaniu rozmieszczenia punktów elektrycznych (gniazdka, oświetlenie, włączniki) musimy uwzględnić nie tylko funkcjonalność, ale i przyszłe obciążenia. Kluczowy jest podział na obwody, tak aby każdy z nich był odpowiednio zabezpieczony i nie przeciążony. Obwody oświetleniowe, gniazd ogólnego przeznaczenia, gniazd w łazience i kuchni, a także zasilanie urządzeń o dużej mocy (np. piekarnik, płyta indukcyjna) powinny być wydzielone. Pamiętajcie, że dobre planowanie to oszczędność nerwów i pieniędzy w przyszłości.

Instalacja ukryta w szkielecie ściany: jak prowadzić przewody, nie uszkadzając paroizolacji?

W domach szkieletowych instalację najczęściej prowadzi się w sposób ukryty, wewnątrz szkieletu ścian, w przestrzeni izolacji termicznej. To wymaga precyzji. Przewody w peszlach muszą być prowadzone w taki sposób, aby nie naruszyć folii paroizolacyjnej. Każde przekłucie paroizolacji to mostek termiczny i ryzyko kondensacji pary wodnej, co może prowadzić do zawilgocenia konstrukcji. Wszelkie przejścia przez paroizolację muszą być starannie uszczelnione specjalnymi taśmami. Pamiętajcie, że ciągłość izolacji termicznej i paroizolacji jest tak samo ważna jak bezpieczeństwo elektryczne.

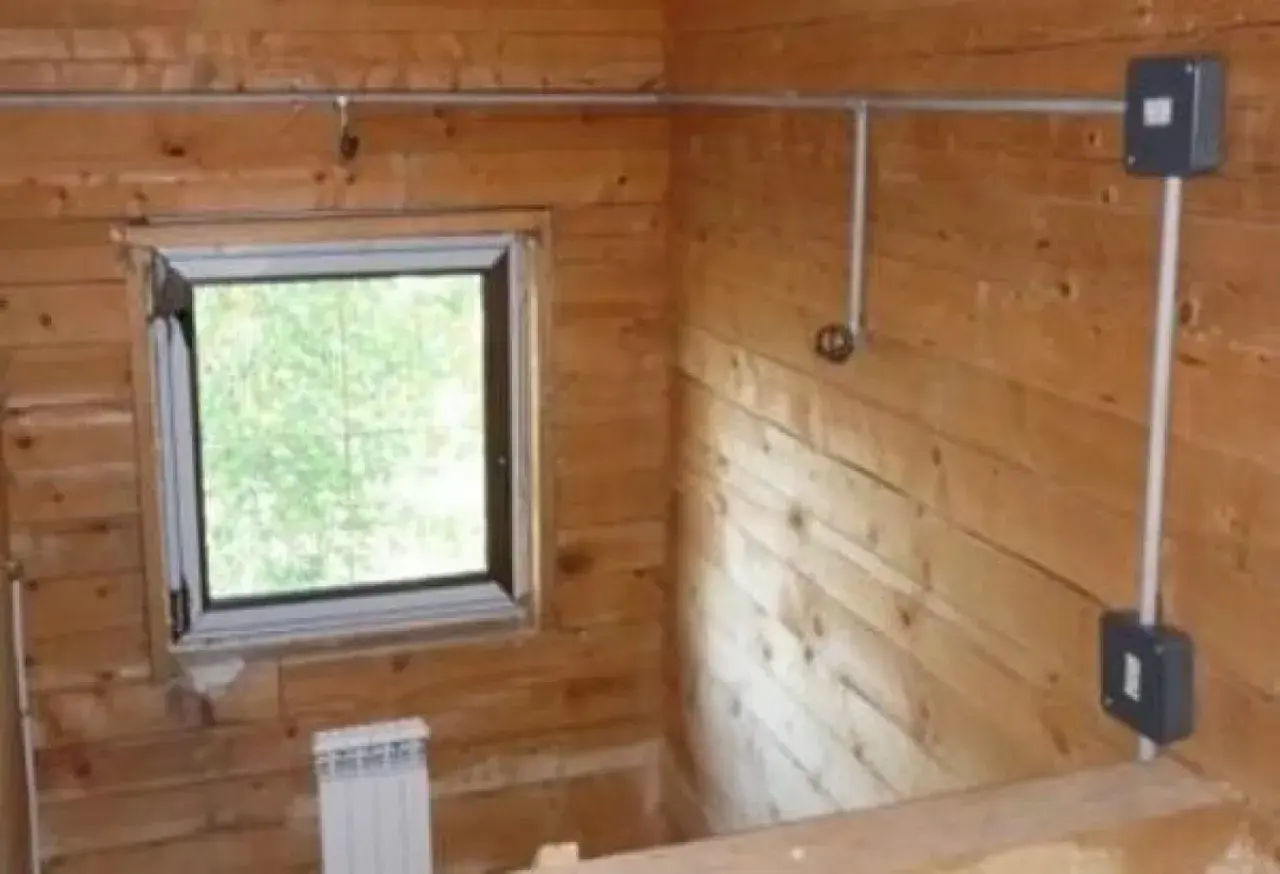

Montaż natynkowy: estetyczne i bezpieczne alternatywy dla ukrytych kabli

Montaż natynkowy to estetyczna i bezpieczna alternatywa dla instalacji ukrytej, szczególnie w domach o konstrukcji drewnianej, gdzie czasem trudno jest ukryć wszystkie przewody. Stosuje się go często w pomieszczeniach gospodarczych, garażach, ale coraz częściej także we wnętrzach mieszkalnych, gdzie wpisuje się w styl industrialny lub retro. Przewody prowadzi się w specjalnych listwach instalacyjnych, korytkach lub estetycznych rurkach PCV, które zapewniają ochronę mechaniczną i estetykę. Ważne, aby te elementy również były wykonane z materiałów nierozprzestrzeniających ognia.

Prawidłowe osadzanie puszek: na co zwrócić uwagę, by zachować szczelność i stabilność?

• Używajcie wyłącznie puszek do ścian pustych, które są dedykowane do konstrukcji drewnianych lub płyt gipsowo-kartonowych.
• Puszki muszą być osadzone stabilnie, tak aby nie ruszały się po zamontowaniu osprzętu (gniazdka, włącznika).
• Kluczowe jest zapewnienie szczelności. Wszelkie otwory na przewody muszą być dokładnie dopasowane, a ewentualne szczeliny wokół puszki (szczególnie przy przejściach przez paroizolację) należy uszczelnić masą ognioodporną lub specjalnymi uszczelkami.
• Pamiętajcie o zachowaniu odporności ogniowej ściany puszki nie mogą jej osłabiać. Niektóre puszki posiadają specjalne przegrody lub są wykonane z materiałów o podwyższonej odporności na ogień.

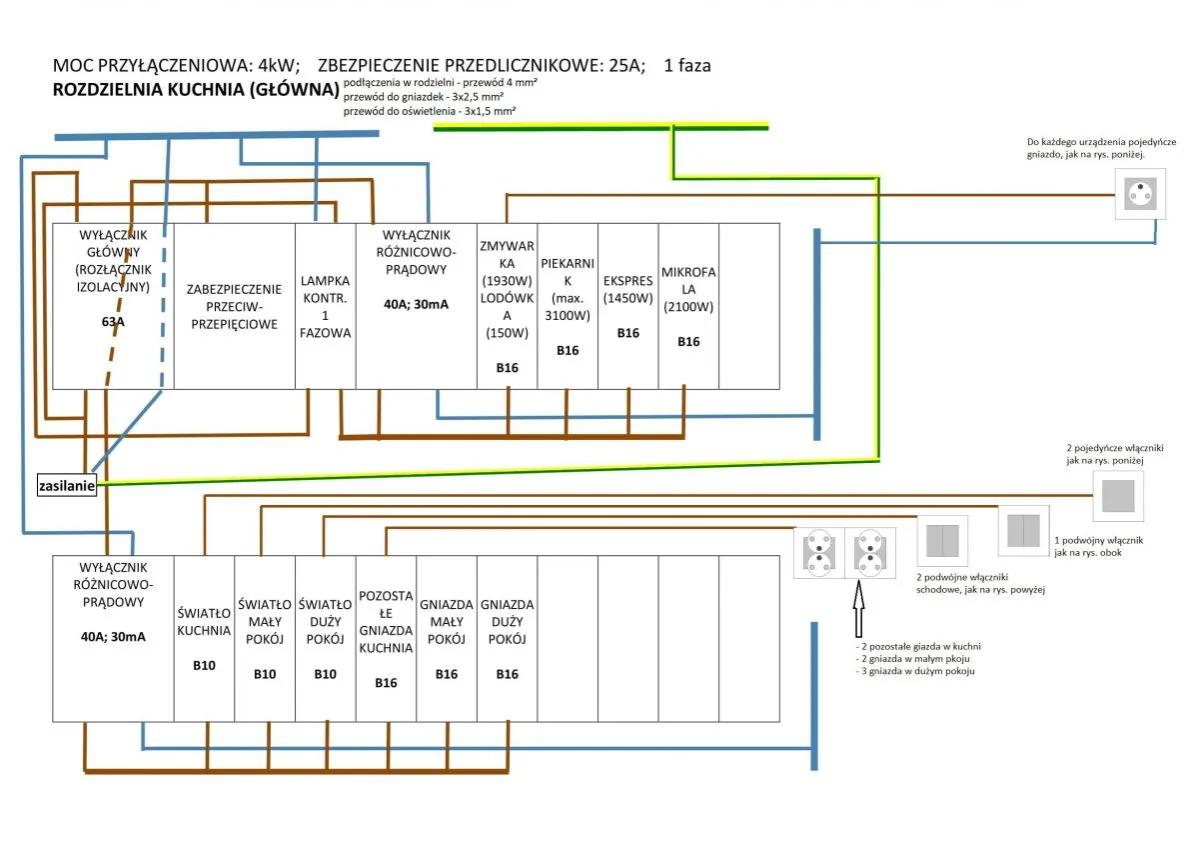

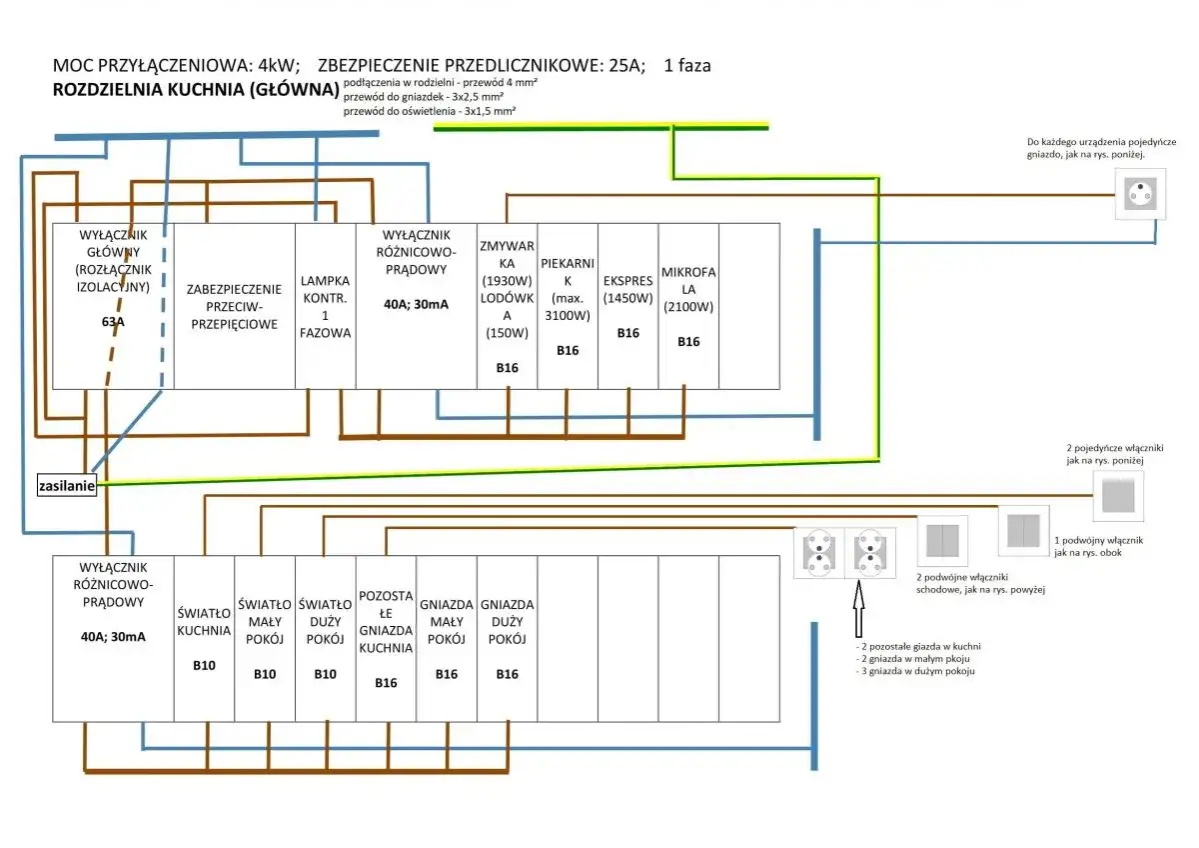

Niezawodne bezpieczniki: aparatura modułowa w rozdzielnicy

Rozdzielnica elektryczna to prawdziwe serce instalacji. To tutaj znajduje się cała aparatura modułowa, która chroni Wasz dom i Was samych przed porażeniem, przeciążeniami i przepięciami. Odpowiedni dobór i montaż tych elementów to absolutny priorytet.

Wyłącznik różnicowoprądowy (RCD): cichy strażnik chroniący przed porażeniem

Wyłącznik różnicowoprądowy, potocznie nazywany "różnicówką", to cichy, ale niezwykle ważny strażnik Waszego bezpieczeństwa. Jego zasada działania jest prosta: wykrywa nawet najmniejsze upływy prądu do ziemi, które mogą świadczyć o porażeniu człowieka lub uszkodzeniu izolacji. W domach drewnianych, ze względu na zwiększone ryzyko pożarowe, konieczne jest stosowanie RCD na wszystkie obwody, w tym oświetleniowe, o zalecanej czułości 30 mA. To urządzenie ratuje życie i zapobiega pożarom, dlatego nigdy nie wolno o nim zapominać ani go pomijać.

Wyłączniki nadprądowe („eski”): jak dobrać ich charakterystykę do obciążenia?

Wyłączniki nadprądowe, popularnie zwane „eskami”, chronią instalację przed skutkami przeciążeń i zwarć. Ich prawidłowy dobór jest kluczowy. Musimy dobrać ich charakterystykę (np. B, C) do rodzaju obciążenia i przekroju przewodów. Charakterystyka B jest typowa dla obwodów ogólnego przeznaczenia (gniazdka, oświetlenie), natomiast C dla obwodów z urządzeniami o większym prądzie rozruchowym (np. silniki). Zbyt mały wyłącznik będzie często "wybijał", a zbyt duży nie ochroni przewodów przed przegrzaniem w przypadku przeciążenia. Pamiętajcie, że to właśnie odpowiednio dobrane "eski" zapobiegają topieniu się izolacji i zwarciom.

Ograniczniki przepięć (SPD): czy warto inwestować w ochronę przed burzą?

Ograniczniki przepięć (SPD) to urządzenia, które chronią instalację elektryczną i podłączone do niej urządzenia przed skutkami wyładowań atmosferycznych (uderzeń pioruna) oraz innych przepięć pochodzących z sieci. W domach drewnianych, gdzie ryzyko pożarowe jest naturalnie wyższe, inwestycja w SPD jest szczególnie uzasadniona. Piorun może spowodować nie tylko uszkodzenie sprzętu, ale także zapłon instalacji. SPD skutecznie odprowadzają nadmiar energii do ziemi, chroniąc Wasz dom. Zdecydowanie warto rozważyć ich montaż, szczególnie w rejonach o dużej aktywności burzowej.

Najczęstsze błędy wykonawcze, których należy unikać

Jako doświadczony elektryk, widziałem wiele instalacji i muszę powiedzieć, że niektóre błędy powtarzają się nagminnie. W domu drewnianym te błędy są nie tylko kosztowne, ale przede wszystkim niezwykle niebezpieczne. Ostrzegam przed nimi, abyście mogli ich uniknąć.

Stosowanie materiałów do budynków murowanych: pozorna oszczędność, realne zagrożenie

To jest chyba najpoważniejszy i najczęściej popełniany błąd. Używanie standardowych przewodów (np. YDY), puszek do muru czy peszli o niskiej odporności ogniowej w domu drewnianym to proszenie się o kłopoty. Materiały te nie posiadają odpowiednich właściwości samogasnących, bezhalogenowych i odporności na wysoką temperaturę, które są kluczowe w konstrukcjach palnych. Pozorna oszczędność na etapie zakupu materiałów może skończyć się realnym zagrożeniem pożarowym i ogromnymi stratami. Zawsze wybierajcie materiały dedykowane do drewna!

Niedbałe przejścia przez ściany i stropy: jak tworzyć bezpieczne przepusty?

Każde przejście przewodu przez element konstrukcyjny ściany czy stropu musi być wykonane z najwyższą starannością. Niedbałe przepusty, bez odpowiedniej ochrony mechanicznej i ogniowej, to miejsca, gdzie łatwo o uszkodzenie przewodu i powstanie zwarcia. Przepusty muszą być szczelne i ognioodporne. Często stosuje się specjalne rurki ochronne lub kołnierze ognioodporne, które zapobiegają rozprzestrzenianiu się ognia między kondygnacjami czy pomieszczeniami. Pamiętajcie, że ogień rozprzestrzenia się najszybciej właśnie przez takie nieszczelności.

Brak dylatacji i luźne przewody: dlaczego instalacja musi "pracować" razem z domem?

Drewno jest materiałem "pracującym" kurczy się i rozszerza pod wpływem zmian temperatury i wilgotności. Konstrukcja domu drewnianego również podlega niewielkim ruchom. Instalacja elektryczna musi być zaprojektowana i wykonana w taki sposób, aby uwzględniała te ruchy, czyli posiadała dylatacje. Luźne przewody, które nie są odpowiednio zamocowane lub nie mają miejsca na "pracę", mogą być narażone na naprężenia, przetarcia izolacji, a w konsekwencji na zwarcia. Odpowiednie zamocowanie przewodów w peszlach i zastosowanie elastycznych rozwiązań w miejscach dylatacyjnych to gwarancja długotrwałego i bezpiecznego działania.

Nowoczesne rozwiązania dla drewnianego domu

W dzisiejszych czasach technologia oferuje nam wiele rozwiązań, które mogą znacząco zwiększyć komfort i bezpieczeństwo w domu drewnianym. Warto rozważyć ich wdrożenie już na etapie projektu.

Inteligentny dom (Smart Home): komfort i dodatkowe bezpieczeństwo w zasięgu ręki

Systemy inteligentnego domu (Smart Home) to nie tylko wygoda, ale także realne zwiększenie bezpieczeństwa. Dzięki nim możemy monitorować zużycie energii, zdalnie sterować oświetleniem czy ogrzewaniem, a co najważniejsze wykrywać anomalie. Systemy te mogą informować o nagłym wzroście poboru prądu, co może świadczyć o awarii, a nawet automatycznie odcinać zasilanie w przypadku wykrycia zagrożenia. Integracja czujników dymu i czadu z systemem Smart Home to dodatkowa warstwa ochrony, która w domu drewnianym jest szczególnie cenna.

Instalacja odgromowa: czy jest konieczna i jak ją poprawnie zintegrować?

Kwestia konieczności instalacji odgromowej w domach jednorodzinnych jest często pomijana, ale w przypadku domów drewnianych, ze względu na ich palność, zdecydowanie warto rozważyć jej montaż. Instalacja odgromowa chroni budynek przed bezpośrednim uderzeniem pioruna, odprowadzając energię do ziemi. Musi być ona poprawnie zaprojektowana i zintegrowana z resztą instalacji elektrycznej, zwłaszcza z ogranicznikami przepięć (SPD), aby zapewnić kompleksową ochronę. To inwestycja, która może uchronić Wasz dom przed zniszczeniem.

Przeczytaj również: Dom modułowy czy tradycyjny? Koszty, czas, trwałość ekspert radzi

Ostateczna weryfikacja: jak samodzielnie ocenić jakość wykonanej pracy przed odbiorem?

• Sprawdźcie, czy wszystkie przewody są prowadzone w peszlach i czy peszle są odpowiednio zamocowane.
• Upewnijcie się, że w miejscach przejść przez elementy konstrukcyjne zastosowano dodatkowe zabezpieczenia (np. rurki ochronne, uszczelnienia).
• Zweryfikujcie, czy puszki instalacyjne są dedykowane do ścian pustych/drewna i czy są stabilnie osadzone.
• Obejrzyjcie rozdzielnicę czy jest schludna, opisana, a wszystkie zabezpieczenia (RCD, "eski", SPD) są zamontowane zgodnie z projektem.
• Poproście wykonawcę o pokazanie certyfikatów i atestów użytych materiałów szczególnie przewodów i puszek.
• Zwróćcie uwagę na ogólną estetykę i porządek często świadczy to o dbałości wykonawcy o szczegóły i jakość pracy.
