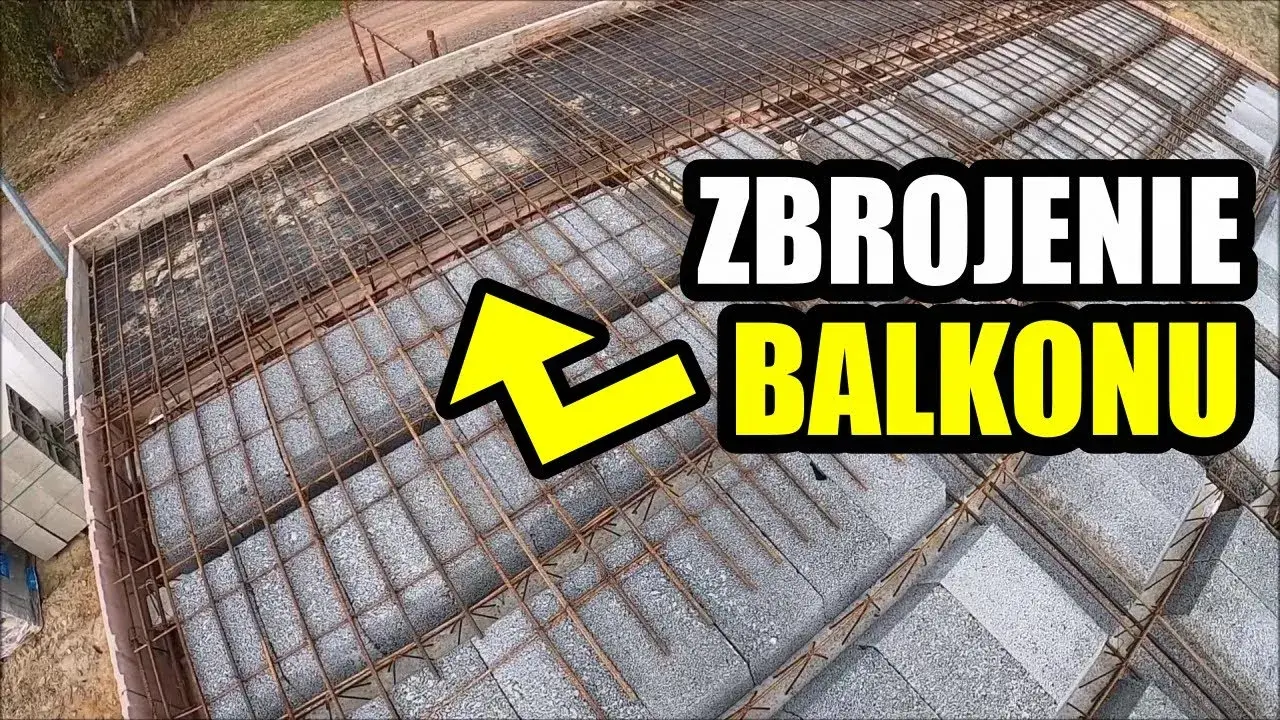

Zbrojenie balkonu: Ekspert radzi, jak uniknąć kosztownych błędów

Prawidłowe zbrojenie płyty balkonowej to fundament bezpieczeństwa i trwałości każdego balkonu. Nie jest to jedynie kwestia estetyki, lecz przede wszystkim inżynieryjnej precyzji, która decyduje o zdolności konstrukcji do przenoszenia obciążeń i odporności na czynniki zewnętrzne. Zapoznając się z tym artykułem, zyskasz kompleksową wiedzę praktyczną, zrozumiesz kluczowe schematy, dowiesz się, jak unikać typowych błędów, a także poznasz nowoczesne rozwiązania, które zapewnią Twojemu balkonowi długowieczność i funkcjonalność.

Rola zbrojenia w konstrukcji płyty balkonowej: co tak naprawdę robią stalowe pręty?

Zbrojenie jest absolutnie niezbędne w konstrukcji balkonu, ponieważ beton, choć niezwykle mocny na ściskanie, jest zaskakująco słaby na rozciąganie. To właśnie tutaj wkracza stal. Pręty stalowe, o znacznie większej wytrzymałości na rozciąganie niż beton, przejmują te naprężenia, zapewniając całej konstrukcji niezbędną nośność i trwałość. Działają jak kręgosłup, który w połączeniu z betonem tworzy kompozyt, zdolny do przenoszenia zarówno sił ściskających, jak i rozciągających, gwarantując stabilność i bezpieczeństwo użytkowania balkonu przez lata.

Skutki błędów wykonawczych: od pęknięć po katastrofę budowlaną

Niestety, nawet drobne błędy w wykonaniu zbrojenia mogą mieć dalekosiężne i często katastrofalne skutki. Jako Radosław Kowalski, widziałem wiele przykładów, gdzie zaniedbania na tym etapie prowadziły do poważnych problemów. Oto najczęstsze konsekwencje:

• Pęknięcia i rysy na powierzchni betonu: Często są pierwszym sygnałem, że coś jest nie tak. Mogą wynikać z niewłaściwego rozstawu prętów, zbyt małej ilości zbrojenia lub jego złego ułożenia. Choć początkowo estetyczne, z czasem mogą prowadzić do poważniejszych problemów.
• "Klawiszowanie" balkonu: To zjawisko, w którym płyta balkonu ugina się lub drga pod obciążeniem, często w miejscu połączenia ze ścianą. Jest to typowy objaw braku lub nieprawidłowego wykonania zbrojenia górnego, które jest kluczowe dla przenoszenia momentów zginających w tym obszarze.
• Korozja zbrojenia: Zbyt mała otulina betonowa, czyli warstwa betonu chroniąca stal, sprawia, że pręty są narażone na działanie wilgoci i czynników atmosferycznych. Prowadzi to do korozji, która zwiększa objętość stali, powodując pękanie betonu i osłabienie całej konstrukcji.
• Utrata nośności: W skrajnych przypadkach, gdy zbrojenie jest wykonane niezgodnie z projektem (np. użyto zbyt małych średnic prętów, za mało zbrojenia, lub jest ono źle zakotwione), balkon może stracić swoją zdolność do przenoszenia obciążeń. To bezpośrednie zagrożenie dla życia i zdrowia użytkowników, mogące prowadzić do katastrofy budowlanej.

Zbrojenie a nowoczesne budownictwo: jak wymagania zmieniły się na przestrzeni lat?

Współczesne budownictwo kładzie znacznie większy nacisk na precyzję i zgodność z normami niż kiedyś. Wprowadzenie Eurokodu 2 (PN-EN 1992-1-1) zrewolucjonizowało podejście do projektowania konstrukcji żelbetowych, w tym zbrojenia balkonów. Normy te są znacznie bardziej szczegółowe i restrykcyjne, co wymaga od projektantów i wykonawców głębszej wiedzy i większej staranności. Ponadto, rozwój technologii przyniósł innowacyjne rozwiązania, takie jak łączniki izotermiczne, które nie tylko poprawiają efektywność energetyczną budynku, ale także wpływają na sposób prowadzenia zbrojenia. Dziś nie wystarczy "położyć prętów", trzeba to zrobić zgodnie z precyzyjnym projektem, uwzględniając każdy detal, aby zapewnić bezpieczeństwo i komfort użytkowania.

Anatomia zbrojenia płyty balkonowej: kluczowe elementy

Zbrojenie dolne (główne): kręgosłup nośności Twojego balkonu

Zbrojenie dolne, które często nazywam "kręgosłupem" balkonu, jest absolutnie kluczowe dla jego nośności. Układa się je w dolnej części płyty balkonowej, gdzie beton jest narażony na naprężenia rozciągające pod wpływem obciążeń zarówno ciężaru własnego balkonu, jak i obciążeń użytkowych (ludzie, meble, doniczki). Do tego celu stosuje się najczęściej pręty żebrowane, które dzięki swojej powierzchni lepiej współpracują z betonem. Zgodnie z normami, powinny to być pręty klasy A-IIIN, ze stali B500SP lub B500S. Typowe średnice dla zbrojenia głównego to ø10 mm lub ø12 mm, a ich rozstaw wynosi zazwyczaj co 10-15 cm. Pamiętaj, że dokładne parametry zawsze określa projektant.

Zbrojenie górne (podporowe): dlaczego jest krytycznie ważne przy ścianie budynku?

Wielu wykonawców, niestety, bagatelizuje rolę zbrojenia górnego, a jest ono równie ważne co dolne. Montuje się je w górnej części płyty balkonowej, szczególnie przy jej połączeniu ze stropem lub ścianą budynku. Dlaczego? Ponieważ w tym miejscu, pod wpływem obciążenia balkonu, powstają momenty zginające, które powodują rozciąganie w górnej warstwie betonu. Zbrojenie górne przejmuje te naprężenia, zapobiegając pękaniu płyty wzdłuż linii połączenia z budynkiem oraz zjawisku "klawiszowania" balkonu, czyli jego uginaniu się i drganiu. Brak lub złe wykonanie tego elementu to jeden z najczęstszych i najbardziej niebezpiecznych błędów, prowadzący do szybkiej degradacji konstrukcji.

Pręty rozdzielcze i montażowe: cisi bohaterowie konstrukcji

Oprócz zbrojenia głównego i podporowego, w konstrukcji balkonu znajdziemy także pręty rozdzielcze. Układa się je prostopadle do zbrojenia głównego, a ich głównym zadaniem jest zapewnienie właściwej współpracy wszystkich prętów oraz równomierne rozłożenie obciążeń na całej powierzchni płyty. Zapobiegają one również nadmiernemu skupianiu naprężeń w jednym miejscu. Zazwyczaj stosuje się do nich mniejsze średnice, np. ø6 mm lub ø8 mm. Istnieją również pręty montażowe, które jak sama nazwa wskazuje służą do utrzymania całego kosza zbrojeniowego w odpowiedniej pozycji przed i w trakcie betonowania. Choć nie przenoszą bezpośrednio dużych obciążeń, są kluczowe dla prawidłowego ułożenia zbrojenia w przekroju płyty.

Gotowe siatki zbrojeniowe: kiedy można je stosować, a kiedy to błąd?

Gotowe siatki zbrojeniowe, często spotykane w handlu, mogą być kuszącą alternatywą ze względu na szybkość montażu. Mogą być stosowane jako zbrojenie uzupełniające lub, w prostszych konstrukcjach balkonów o niewielkich rozpiętościach i obciążeniach, nawet jako zbrojenie główne. Ważne jest jednak, aby zawsze kierować się projektem konstrukcyjnym. W przypadku bardziej skomplikowanych geometrii, większych rozpiętości lub specyficznych wymagań nośności, preferuje się indywidualnie wiązane pręty. Daje to projektantowi większą swobodę w optymalizacji zbrojenia i gwarantuje, że każdy pręt znajdzie się dokładnie tam, gdzie jest potrzebny. Nigdy nie zastępuj prętów wiązanych siatką bez zgody projektanta!

Projekt zbrojenia: jak czytać schematy i symbole?

Kto odpowiada za projekt zbrojenia i dlaczego nie można go zmieniać?

Chcę to bardzo mocno podkreślić: projekt zbrojenia musi być zawsze wykonany przez uprawnionego projektanta konstrukcji. Jest on integralną i niezwykle ważną częścią projektu budowlanego. To nie jest element, który można improwizować na budowie. Projektant, bazując na swojej wiedzy inżynierskiej, normach i obliczeniach statycznych, określa precyzyjnie każdy detal: średnice prętów, ich rozstaw, długości zakotwienia, klasy stali i grubość otuliny. Samodzielne modyfikacje projektu są absolutnie niedopuszczalne i niosą za sobą ogromne ryzyko. Mogą prowadzić do osłabienia konstrukcji, utraty gwarancji, a w najgorszym wypadku do katastrofy budowlanej. Zawsze trzymaj się projektu!

Symbole i oznaczenia na rysunku technicznym: co musisz wiedzieć?

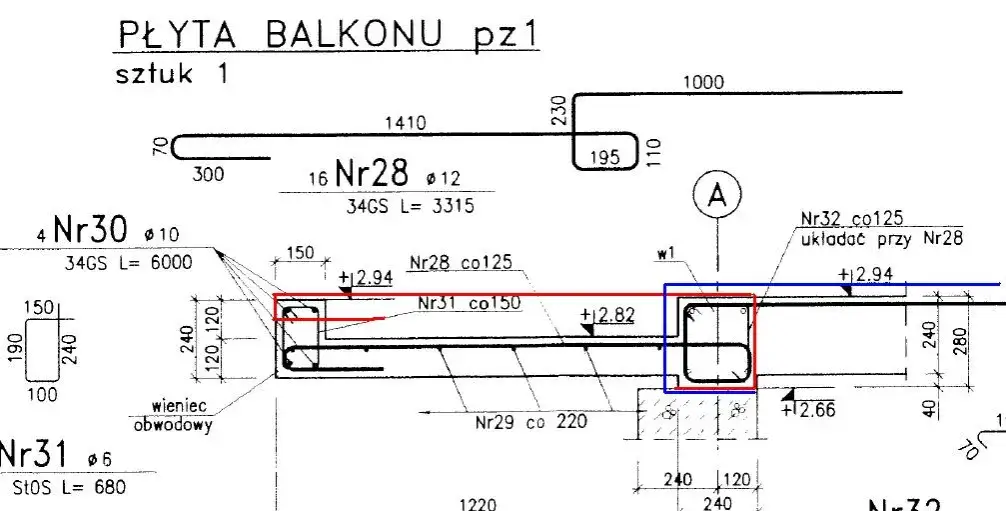

Rysunek techniczny zbrojenia to mapa, która prowadzi wykonawcę przez proces montażu. Znajdziesz na nim szereg symboli i oznaczeń, które dostarczają kluczowych informacji. Będą to przede wszystkim: średnice prętów (np. ø10, ø12), ich rozstaw (np. co 15 cm), długości zakotwienia (jak głęboko pręty mają być wpuszczone w strop), klasy stali (np. B500SP) oraz grubość otuliny betonowej. Często pojawiają się też detale dotyczące gięcia prętów czy specjalnych rozwiązań, jak strzemiona. Jeśli cokolwiek na rysunku budzi Twoje wątpliwości, nie wahaj się skonsultować z projektantem. Lepsze jest jedno pytanie za dużo niż jeden błąd na budowie.

Jak sprawdzić zgodność wykonania z projektem krok po kroku?

Jako inwestor lub wykonawca, masz obowiązek zweryfikować zgodność wykonania zbrojenia z projektem przed wylaniem betonu. Oto, jak ja bym to zrobił, krok po kroku:

1. Sprawdź średnice prętów: Upewnij się, że użyto prętów o dokładnie takich średnicach, jakie są wskazane w projekcie (np. ø10 mm zamiast ø8 mm).
2. Zweryfikuj rozstaw prętów: Za pomocą miarki sprawdź, czy odległości między prętami są zgodne z projektem, zarówno dla zbrojenia dolnego, jak i górnego.
3. Skontroluj długości zakotwienia: Upewnij się, że pręty są odpowiednio głęboko zakotwione w konstrukcji nośnej (np. w wieńcu lub stropie), zgodnie z wymiarami podanymi na rysunku.
4. Oceń grubość otuliny: Sprawdź, czy podkładki dystansowe są prawidłowo rozmieszczone i zapewniają wymaganą grubość otuliny betonowej (np. 30-40 mm od spodu i z boków).
5. Upewnij się, że wszystkie pręty są obecne: Sprawdź, czy zamontowano wszystkie elementy zbrojenia: pręty dolne, górne (podporowe), rozdzielcze, a także ewentualne strzemiona czy dodatkowe wzmocnienia.
6. Sprawdź czystość zbrojenia: Upewnij się, że pręty są czyste, wolne od błota, luźnej rdzy, oleju czy resztek betonu, które mogłyby osłabić przyczepność do świeżego betonu.
7. Zweryfikuj połączenia: Jeśli w projekcie przewidziano łączniki izotermiczne, sprawdź, czy zbrojenie płyty jest prawidłowo połączone z ich koszami zbrojeniowymi.

Dobór materiałów i parametry techniczne zbrojenia

Stal zbrojeniowa: jaką klasę i średnicę prętów wybrać?

Wybór odpowiedniej stali zbrojeniowej to podstawa. Zawsze należy stosować pręty żebrowane, które dzięki swojej powierzchni zapewniają lepszą przyczepność do betonu. W Polsce najczęściej używa się stali klasy A-IIIN, ze stali B500SP lub B500S. Są to stale o wysokiej wytrzymałości, które doskonale sprawdzają się w konstrukcjach żelbetowych. Jeśli chodzi o średnice, dla zbrojenia głównego (dolnego) typowe są pręty ø10 mm lub ø12 mm. Dla prętów rozdzielczych, które mają mniejsze zadanie nośne, wystarczające są średnice ø6 mm lub ø8 mm. Pamiętaj jednak, że te wartości są jedynie orientacyjne. Ostateczne parametry, w tym klasa stali i średnice prętów, są zawsze ściśle określone w projekcie konstrukcyjnym i to do niego musisz się bezwzględnie stosować.

Otulina betonowa: jak gruba musi być, by chronić stal przed korozją?

Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe, chroniąc je przed korozją. Jest to niezwykle ważny element, szczególnie w przypadku elementów zewnętrznych, takich jak balkony, które są narażone na zmienne warunki atmosferyczne, wilgoć, deszcz i mróz (klasa ekspozycji XC3/XC4). Zbyt cienka otulina sprawi, że wilgoć i tlen łatwo dotrą do stali, powodując jej rdzewienie, co prowadzi do pękania betonu i osłabienia konstrukcji. Zgodnie z normami, minimalna grubość otuliny dla elementów zewnętrznych wynosi zazwyczaj od 30 do 40 mm. To absolutne minimum, które zapewnia długotrwałą ochronę zbrojenia i trwałość całego balkonu.

Podkładki dystansowe: mały element o wielkim znaczeniu

Aby zapewnić prawidłową grubość otuliny betonowej, stosuje się podkładki dystansowe. To małe, często niedoceniane elementy, które mają jednak ogromne znaczenie dla trwałości konstrukcji. Wykonane są zazwyczaj z tworzywa sztucznego lub betonu i umieszcza się je pod prętami zbrojeniowymi oraz na ich bokach. Ich rola jest prosta, ale krytyczna: utrzymują zbrojenie w odpowiedniej pozycji w przekroju płyty, zapobiegając jego przemieszczaniu się podczas betonowania. Bez podkładek, zbrojenie mogłoby opaść na deskowanie lub zostać "zdeptane" przez pracowników, co skutkowałoby zbyt małą otuliną i przyspieszoną korozją. Nigdy nie oszczędzaj na podkładkach dystansowych!

Wiązanie prętów: techniki i narzędzia niezbędne na budowie

Wiązanie prętów to proces łączenia ich ze sobą za pomocą drutu wiązałkowego. Głównym celem tego zabiegu jest utrzymanie prętów w odpowiedniej pozycji, zgodnie z projektem, przed i w trakcie betonowania. Ważne jest, aby zrozumieć, że wiązanie prętów nie przenosi obciążeń konstrukcyjnych za to odpowiada przyczepność betonu do stali. Wiązanie ma jedynie charakter montażowy. Do tego celu używa się specjalnego drutu wiązałkowego (najczęściej czarnego, żarzonego) oraz prostych narzędzi, takich jak wiązarka ręczna lub automatyczna. Pamiętaj, aby wiązać pręty w odpowiednich miejscach, zazwyczaj na skrzyżowaniach, aby zapewnić stabilność całego kosza zbrojeniowego.

Zbrojenie i izolacja: trwałość i efektywność energetyczna

Mostki termiczne na balkonie: cichy złodziej ciepła

Balkony, choć funkcjonalne, często bywają źródłem problemów z efektywnością energetyczną budynku. W miejscu połączenia płyty balkonowej ze stropem budynku, gdzie beton jest ciągły, powstaje tak zwany mostek termiczny. Jest to obszar, przez który ciepło ucieka z wnętrza budynku na zewnątrz w znacznie szybszym tempie niż przez izolowane ściany. Skutki są odczuwalne: większe straty ciepła, wyższe rachunki za ogrzewanie, a także ryzyko kondensacji pary wodnej na wewnętrznej powierzchni ściany przy balkonie, co w konsekwencji może prowadzić do rozwoju niebezpiecznej pleśni i grzybów. To cichy złodziej ciepła, którego nie można ignorować w nowoczesnym budownictwie.

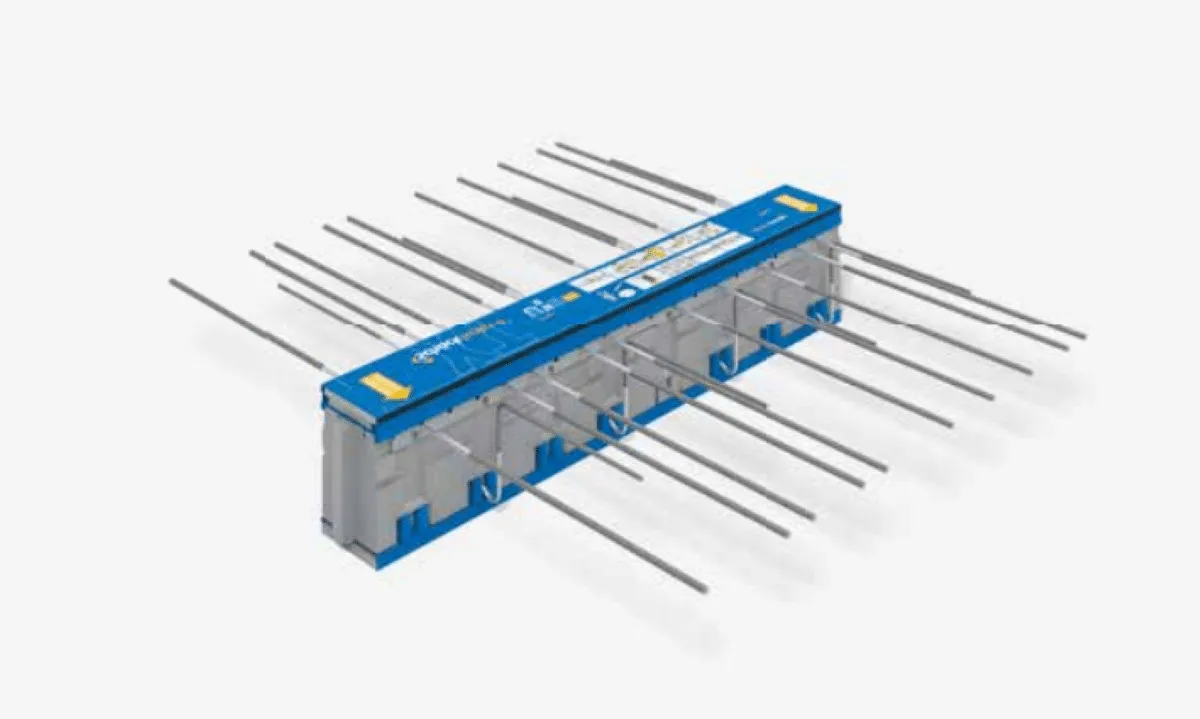

Łączniki izotermiczne (np. Isokorb): nowoczesne rozwiązanie problemu

Na szczęście, współczesna technologia oferuje skuteczne rozwiązanie problemu mostków termicznych na balkonach są to łączniki izotermiczne, takie jak popularny system Isokorb. To specjalnie zaprojektowane elementy konstrukcyjne, które montuje się w miejscu połączenia balkonu ze stropem. Ich główna funkcja to przerwanie ciągłości termicznej betonu, jednocześnie zachowując ciągłość konstrukcyjną. Dzięki temu znacznie redukują straty ciepła, eliminują ryzyko kondensacji i pleśni, a w efekcie poprawiają komfort cieplny w pomieszczeniach przylegających do balkonu. To inwestycja, która zwraca się w niższych rachunkach za ogrzewanie i zdrowszym mikroklimacie w domu.

Jak prawidłowo połączyć zbrojenie płyty z łącznikiem termicznym?

Montaż łączników izotermicznych wymaga precyzji i ścisłego przestrzegania instrukcji producenta oraz projektu. Łączniki te mają własne, wbudowane kosze zbrojeniowe, które są integralną częścią ich konstrukcji. Twoim zadaniem jest prawidłowe połączenie zbrojenia płyty balkonowej z tymi koszami. Oznacza to, że pręty zbrojeniowe z płyty muszą być odpowiednio wprowadzone i zakotwione w łączniku, zgodnie ze schematem. Jest to kluczowe dla zapewnienia ciągłości konstrukcyjnej, a także dla prawidłowego działania izolacji termicznej. Wszelkie odstępstwa od projektu w tym miejscu mogą osłabić konstrukcję lub stworzyć nowe mostki termiczne. Zawsze kieruj się dokumentacją techniczną łącznika i projektem konstrukcyjnym.

Najczęstsze błędy w zbrojeniu balkonu: jak ich unikać?

Błąd nr 1: Brak lub złe zakotwienie zbrojenia górnego

To jeden z najpoważniejszych i niestety bardzo częstych błędów. Zbrojenie górne, o którym już wspominałem, jest odpowiedzialne za przenoszenie momentów zginających w miejscu połączenia balkonu z budynkiem. Jeśli pręty te nie zostaną odpowiednio zakotwione w wieńcu lub płycie stropowej, czyli nie będą miały wystarczającej długości wprowadzenia w konstrukcję nośną, nie będą w stanie efektywnie przenosić naprężeń. Konsekwencje są natychmiastowe i widoczne: pękanie płyty balkonu przy ścianie, "klawiszowanie", a w dłuższej perspektywie utrata nośności i bezpieczeństwa. Zawsze sprawdzaj długości zakotwienia na projekcie i upewnij się, że są one zgodne z normami (Eurokod 2).

Błąd nr 2: Niewystarczająca grubość otuliny i "deptanie" prętów

Zbyt mała grubość otuliny betonowej to prosta droga do przyspieszonej korozji stali. Jeśli pręty są zbyt blisko powierzchni betonu, wilgoć i tlen łatwiej do nich docierają, powodując rdzewienie. Rdza, zwiększając swoją objętość, rozsadza beton, prowadząc do odprysków i osłabienia całej konstrukcji. Częstym problemem jest również "deptanie" zbrojenia przez pracowników podczas betonowania. Pod wpływem ciężaru, pręty mogą się ugiąć lub opaść, zmieniając swoje położenie w przekroju płyty i zmniejszając otulinę. Aby temu zapobiec, stosuj odpowiednie podkładki dystansowe i zapewnij pracownikom bezpieczne ścieżki komunikacyjne (np. deski) do poruszania się po zbrojeniu.

Błąd nr 3: Stosowanie niewłaściwych materiałów lub ich oszczędzanie

Kuszące może być zastosowanie stali o niższej klasie, mniejszej średnicy lub rzadszym rozstawie prętów niż przewidziano w projekcie, aby zaoszczędzić na kosztach. Jest to jednak niedopuszczalne i skrajnie niebezpieczne. Projektant dokładnie obliczył, jakie parametry stali są potrzebne do bezpiecznego przeniesienia obciążeń. Każde odstępstwo od tych założeń prowadzi do osłabienia konstrukcji, zmniejszenia jej nośności i trwałości. Oszczędności na materiałach zbrojeniowych to fałszywa oszczędność, która w przyszłości może skutkować znacznie większymi kosztami napraw, a nawet zagrożeniem dla życia. Zawsze stosuj materiały zgodne z projektem!

Błąd nr 4: Zanieczyszczenie zbrojenia przed betonowaniem

Przed wylaniem betonu zbrojenie musi być absolutnie czyste. Zanieczyszczenia, takie jak błoto, luźna rdza, olej, resztki betonu czy gruz, osłabiają przyczepność świeżego betonu do stali. Jeśli beton nie przylega ściśle do prętów, nie tworzy z nimi monolitycznej konstrukcji, co znacząco zmniejsza efektywność zbrojenia i jego zdolność do przenoszenia obciążeń. Zawsze przed betonowaniem należy dokładnie oczyścić zbrojenie, a w razie potrzeby zabezpieczyć je przed ponownym zanieczyszczeniem (np. folią, jeśli prace są przerywane). Pamiętaj, że nawet drobne zanieczyszczenia mogą mieć negatywny wpływ na trwałość i bezpieczeństwo konstrukcji.

Odbiór zbrojenia przed betonowaniem: praktyczna lista kontrolna

Co sprawdzić przed wylaniem betonu? Praktyczny checklist

Odbiór zbrojenia to moment, w którym należy poświęcić szczególną uwagę każdemu detalowi. Jako Radosław Kowalski, zawsze mam przy sobie taką listę kontrolną:

• Zgodność z projektem: Czy ułożenie całego zbrojenia (dolnego, górnego, rozdzielczego, strzemion) jest zgodne z rysunkami konstrukcyjnymi?
• Średnice prętów: Czy zastosowano pręty o dokładnie takich średnicach, jakie są przewidziane w projekcie? Sprawdź kilka losowych prętów.
• Rozstaw prętów: Czy odległości między prętami są zgodne z projektem? Zmierz w kilku miejscach.
• Długości zakotwienia: Czy pręty są odpowiednio głęboko zakotwione w konstrukcji nośnej (strop, wieniec)?
• Grubość otuliny betonowej: Czy podkładki dystansowe są prawidłowo rozmieszczone i zapewniają wymaganą grubość otuliny (min. 30-40 mm dla balkonu)?
• Czystość zbrojenia: Czy zbrojenie jest wolne od błota, luźnej rdzy, oleju, resztek betonu, lodu czy śniegu?
• Stabilność zbrojenia: Czy pręty są solidnie związane i stabilne? Czy nie uginają się pod lekkim naciskiem?
• Łączniki izotermiczne: Jeśli są przewidziane, czy zbrojenie płyty jest prawidłowo połączone z ich koszami zbrojeniowymi, zgodnie z instrukcją?
• Otwory i przepusty: Czy wszystkie przewidziane otwory i przepusty (np. na rynny, instalacje) są prawidłowo wykonane i nie kolidują ze zbrojeniem?

Kto powinien dokonać odbioru zbrojenia?

Odbiór zbrojenia przed betonowaniem to jeden z najważniejszych etapów budowy i powinien być dokonany przez osoby posiadające odpowiednie kwalifikacje. Przede wszystkim jest to kierownik budowy, który odpowiada za prawidłowe wykonanie prac. Jeśli inwestor ustanowił inspektora nadzoru inwestorskiego, to on również musi dokonać odbioru. Jego rola polega na reprezentowaniu interesów inwestora i kontroli jakości. Zawsze zachęcam również samego inwestora do obecności przy tym odbiorze. Nawet jeśli nie jest ekspertem, świadomość kluczowych aspektów kontroli i możliwość zadawania pytań pozwoli mu lepiej zrozumieć proces i mieć większą pewność co do jakości wykonania.

Przeczytaj również: Drewno konstrukcyjne CE: Jak uzyskać certyfikat i uniknąć błędów?

Dokumentacja zdjęciowa: dlaczego warto ją wykonać?

Niezależnie od tego, kto dokonuje odbioru, zawsze rekomenduję wykonanie szczegółowej dokumentacji zdjęciowej zbrojenia przed betonowaniem. Jest to niezwykle ważny dowód prawidłowego wykonania prac, który może okazać się bezcenny w przyszłości. Zdjęcia pokazujące ułożenie prętów, ich średnice, rozstaw, podkładki dystansowe i czystość, stanowią niezbity argument w przypadku ewentualnych sporów, problemów z gwarancją czy późniejszych prac remontowych. To Twoje "ubezpieczenie" na lata, które potwierdza, że zbrojenie zostało wykonane zgodnie z projektem i sztuką budowlaną. Niech to będzie standardem na każdej Twojej budowie.
