Zbrojenie fundamentów to jeden z tych etapów budowy, który choć niewidoczny po zakończeniu prac, ma absolutnie kluczowe znaczenie dla trwałości, stabilności i bezpieczeństwa całego budynku. To stalowe serce konstrukcji, które w połączeniu z betonem tworzy nierozerwalną całość, odporną na wszelkie obciążenia i naprężenia. W tym artykule, jako Radosław Kowalski, przeprowadzę Cię przez wszystkie najważniejsze aspekty prawidłowego zbrojenia fundamentów, dostarczając kompleksowego przewodnika dla każdego inwestora i osoby planującej budowę.
Prawidłowe zbrojenie fundamentów to gwarancja stabilności i bezpieczeństwa Twojego domu
- Zawsze wykonuj zbrojenie ściśle według projektu budowlanego, który określa klasę stali, średnicę i rozstaw prętów.
- Stosuj stal żebrowaną (np. klasy B500SP, B500W), która zapewnia znacznie lepszą przyczepność do betonu niż stal gładka.
- Zapewnij minimalną grubość otuliny betonowej wynoszącą 5 cm dla ław fundamentowych w gruncie, aby chronić zbrojenie przed korozją.
- Konstrukcja zbrojenia składa się z prętów głównych (Ø12-14 mm) oraz strzemion (Ø6-8 mm), tworzących stabilny kosz zbrojeniowy.
- Łącz pręty "na zakład" o długości zgodnej z projektem (zazwyczaj ok. 50-krotność średnicy), używając drutu wiązałkowego.
- Unikaj najczęstszych błędów, takich jak użycie niewłaściwej stali, zbyt mała otulina, zanieczyszczone pręty czy niestabilne mocowanie zbrojenia.
Dlaczego prawidłowe zbrojenie fundamentów to podstawa Twojej budowy?
Beton, choć niezwykle wytrzymały na ściskanie, ma jedną zasadniczą wadę jest bardzo słaby na rozciąganie. I tu właśnie wkracza stal zbrojeniowa. Jej zadaniem jest przejmowanie tych naprężeń rozciągających, które nieuchronnie pojawiają się w konstrukcji fundamentów pod wpływem obciążeń z budynku, nacisków gruntu czy zmiennych warunków atmosferycznych. Bez odpowiedniego zbrojenia, betonowe ławy czy płyty szybko by popękały, a cała konstrukcja straciłaby swoją stabilność.
Dzięki współpracy betonu ze stalą, fundament staje się elementem monolitycznym, zdolnym do przenoszenia zarówno sił ściskających, jak i rozciągających. To właśnie ta synergia sprawia, że fundamenty są w stanie bezpiecznie utrzymać ciężar całego domu przez dziesiątki lat. Jako inżynier zawsze powtarzam, że fundamenty to kręgosłup budynku jeśli kręgosłup jest słaby, cała reszta prędzej czy później zacznie szwankować. Dlatego tak ważne jest, aby zbrojenie było wykonane z najwyższą starannością i zgodnie z projektem.
Potencjalne skutki błędów czyli co grozi budynkowi ze źle wykonanym zbrojeniem
Niestety, błędy popełnione na etapie zbrojenia fundamentów są jednymi z najpoważniejszych i najtrudniejszych do naprawienia. Ich konsekwencje mogą być katastrofalne dla całej konstrukcji budynku. Zbyt słabe, źle ułożone lub skorodowane zbrojenie to prosta droga do utraty stabilności, a w skrajnych przypadkach nawet do katastrofy budowlanej. Zawsze podkreślam, że oszczędności na tym etapie to pozorne oszczędności, które w przyszłości mogą kosztować Cię znacznie więcej niż początkowa inwestycja w prawidłowe wykonanie.
- Pękanie i osiadanie ścian: Niewłaściwe zbrojenie może prowadzić do nierównomiernego osiadania fundamentów, co objawia się pęknięciami na ścianach, zarówno wewnętrznych, jak i zewnętrznych.
- Utrata stabilności konstrukcji: Fundamenty z wadliwym zbrojeniem nie są w stanie prawidłowo przenosić obciążeń, co może skutkować ogólnym osłabieniem konstrukcji budynku i zagrożeniem dla bezpieczeństwa mieszkańców.
- Korozja zbrojenia: Zbyt mała otulina betonowa lub zanieczyszczone pręty narażają stal na działanie wilgoci i tlenu, prowadząc do korozji. Rdzewiejące pręty zwiększają swoją objętość, rozsadzając beton od środka i drastycznie zmniejszając nośność fundamentu.
- Skrócenie żywotności budynku: Wszystkie powyższe problemy sumują się, prowadząc do znacznego skrócenia żywotności budynku i konieczności kosztownych remontów lub nawet rozbiórki.
Gatunki stali i rodzaje prętów: co musisz wiedzieć przed wizytą w hurtowni?
Wybór odpowiedniej stali zbrojeniowej to jeden z fundamentów (nomen omen!) trwałej konstrukcji. Na rynku dostępnych jest wiele rodzajów prętów, różniących się właściwościami mechanicznymi i zastosowaniem. Kluczowe jest, aby zawsze stosować stal zgodną z wytycznymi zawartymi w projekcie budowlanym. Projektant, bazując na obliczeniach statyczno-wytrzymałościowych, precyzyjnie określa, jaka klasa i gatunek stali są wymagane dla Twojego konkretnego budynku.

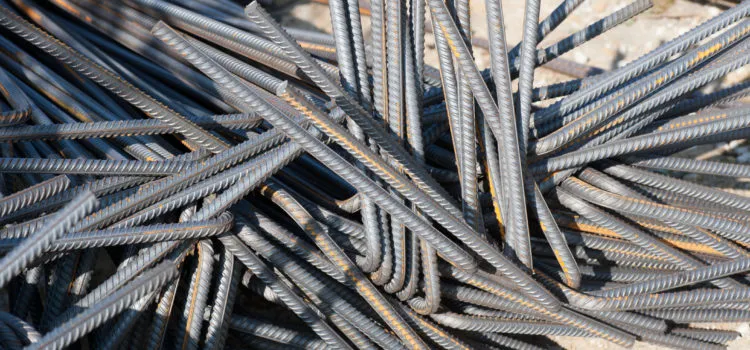

Pręty żebrowane czy gładkie? Które wybrać do zbrojenia fundamentów?
W praktyce budowlanej, zwłaszcza w Polsce, do zbrojenia fundamentów i innych elementów konstrukcyjnych niemal wyłącznie stosuje się pręty żebrowane. Dlaczego? Ich powierzchnia, pokryta charakterystycznymi żebrami, zapewnia znacznie lepszą przyczepność do betonu niż pręty gładkie. Ta doskonała przyczepność jest kluczowa dla efektywnego przenoszenia sił między stalą a betonem, co jest podstawą działania zbrojenia. Pręty gładkie, choć tańsze, mają bardzo ograniczone zastosowanie w konstrukcjach nośnych i używa się ich sporadycznie, np. jako montażowe, ale nigdy jako główne zbrojenie fundamentów.
Jak czytać oznaczenia stali? Przewodnik po klasach i gatunkach (np. B500SP)
Oznaczenia stali zbrojeniowej mogą wydawać się skomplikowane, ale są niezwykle ważne. W Polsce najczęściej spotkamy się ze stalą klasy A-IIIN, która obecnie jest zastępowana przez oznaczenia zgodne z Eurokodem, takie jak B500SP czy B500W. Liczba "500" oznacza minimalną granicę plastyczności stali (500 MPa), czyli siłę, jaką stal jest w stanie przenieść bez trwałego odkształcenia. Litery "SP" (spawalna) lub "W" (wzmacniana) informują o dodatkowych właściwościach, takich jak spawalność czy zwiększona ciągliwość. Zawsze upewnij się, że dostarczona stal ma certyfikaty potwierdzające jej klasę i gatunek zgodny z projektem.
Najpopularniejsze średnice prętów: kiedy stosuje się Ø12 mm, a kiedy wystarczy Ø6 mm?
Średnica prętów zbrojeniowych jest bezpośrednio związana z obciążeniami, jakie dany element konstrukcyjny musi przenieść. W fundamentach domów jednorodzinnych najczęściej spotykamy się z następującymi średnicami:
- Pręty główne (nośne): Zazwyczaj są to pręty o średnicy Ø12 mm lub Ø14 mm. W przypadku większych obciążeń lub specyficznych rozwiązań projektowych, mogą to być również pręty Ø16 mm. To one przejmują główne naprężenia rozciągające.
- Strzemiona: Służą do wiązania prętów głównych i przenoszenia sił ścinających. Najczęściej wykonuje się je z prętów o mniejszej średnicy, zazwyczaj Ø6 mm lub Ø8 mm.
Pamiętaj, że konkretne średnice, ich liczba i rozstaw są zawsze precyzyjnie określone w projekcie budowlanym i nie należy ich zmieniać bez konsultacji z projektantem.
Jak poprawnie czytać projekt zbrojenia? Kluczowe elementy konstrukcji
Projekt budowlany to Twój najważniejszy dokument na etapie wykonawstwa. Zawiera on rysunki zbrojenia, zestawienia stali oraz szczegółowe opisy techniczne. To właśnie w projekcie znajdziesz wszystkie informacje dotyczące klasy stali, średnic prętów, ich liczby, rozstawu, długości zakładów oraz grubości otuliny. Pamiętaj, że projekt jest nadrzędny i wszelkie odstępstwa od niego wymagają zgody projektanta.

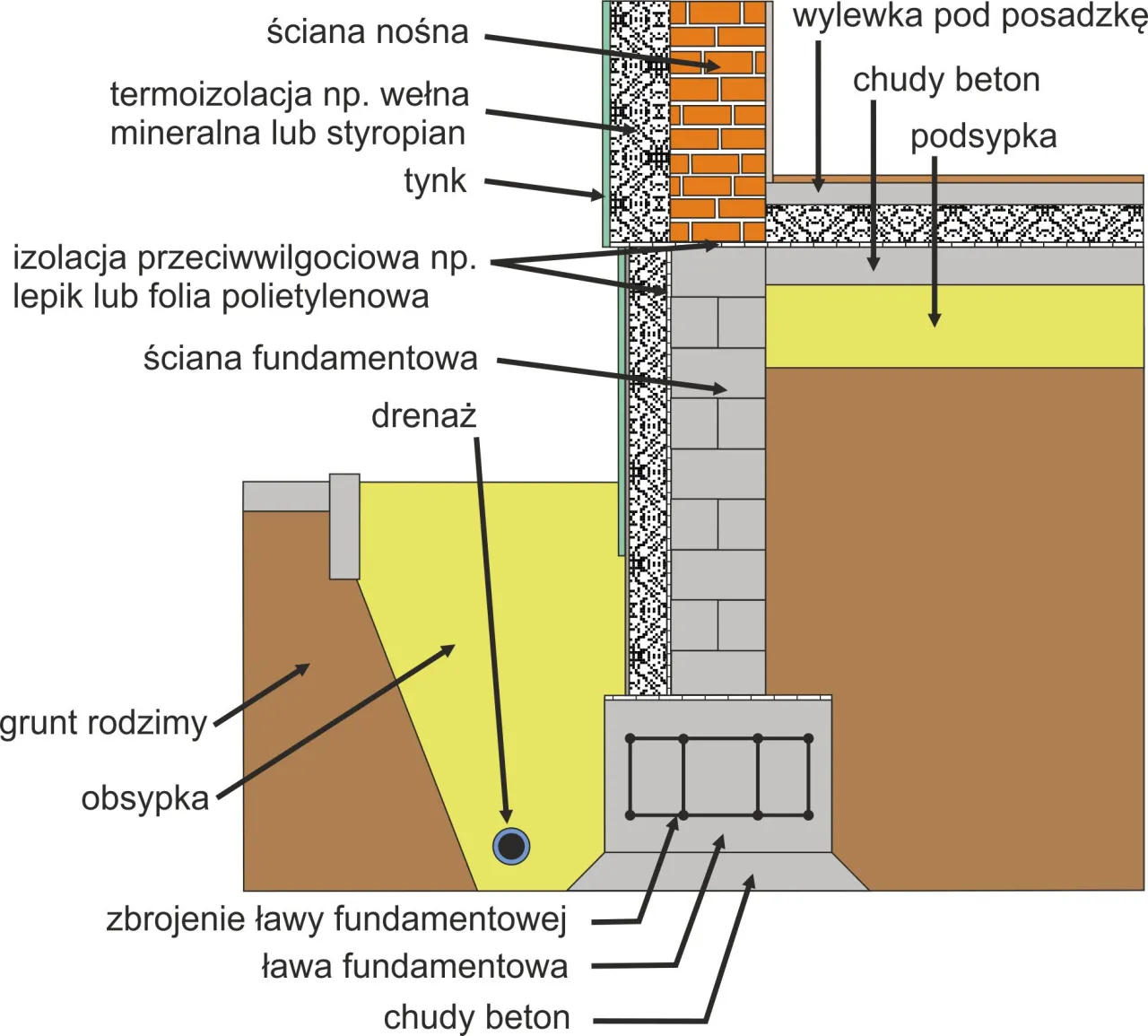

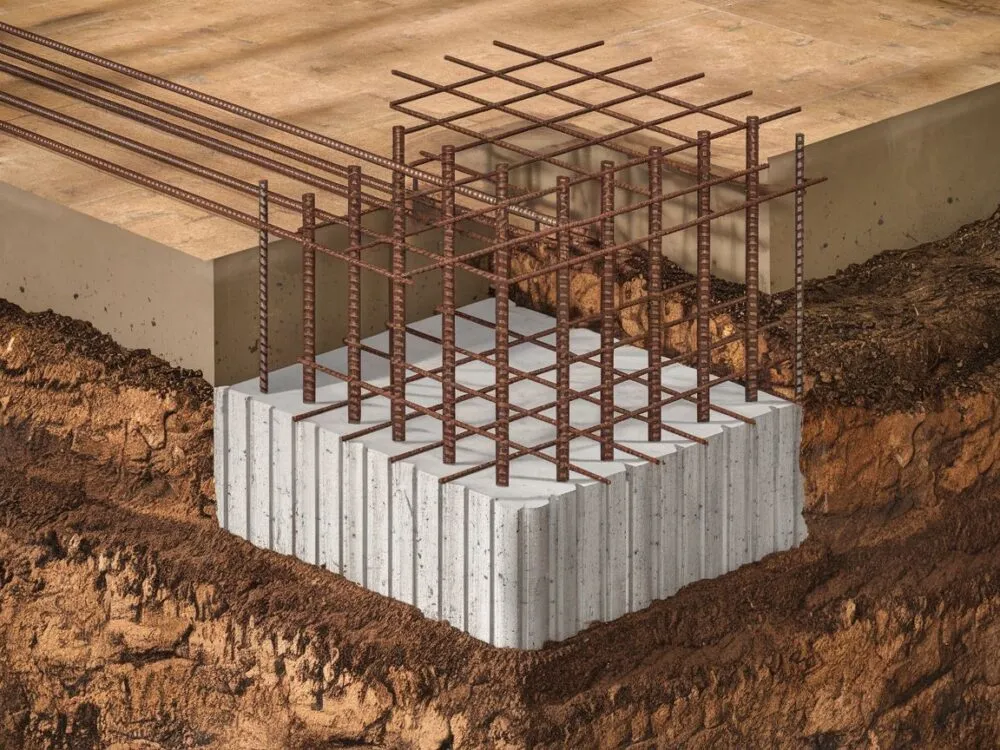

Anatomia ławy fundamentowej: pręty nośne (główne) i strzemiona
Zbrojenie ławy fundamentowej najczęściej przyjmuje formę tzw. "kosza zbrojeniowego" lub "belki zbrojeniowej". Składa się on z dwóch głównych elementów:
- Pręty główne (podłużne): Biegną wzdłuż całej ławy, zazwyczaj w górnej i dolnej części, przejmując naprężenia rozciągające. Ich liczba i średnica są kluczowe dla nośności fundamentu.
- Strzemiona (poprzeczne): To zamknięte kształty (najczęściej prostokąty lub kwadraty), które otaczają pręty główne. Ich zadaniem jest utrzymywanie prętów głównych w stałej pozycji oraz przenoszenie sił ścinających, które działają prostopadle do osi ławy.
Całość tworzy sztywny szkielet, który po zalaniu betonem staje się jednolitym, wytrzymałym elementem konstrukcyjnym.
Rola strzemion: dlaczego są tak ważne dla stabilności szkieletu?
Strzemiona, choć często niedoceniane, odgrywają niezwykle ważną rolę w konstrukcji zbrojenia. Ich głównym zadaniem jest utrzymywanie prętów głównych we właściwej pozycji, zapobiegając ich przesunięciu się lub wyboczeniu podczas betonowania i eksploatacji. Ponadto, strzemiona są odpowiedzialne za przenoszenie sił ścinających, które mogą pojawić się w fundamencie, np. w wyniku nierównomiernego obciążenia. Prawidłowy rozstaw i średnica strzemion są więc tak samo ważne, jak parametry prętów głównych, a ich zaniedbanie może prowadzić do poważnego osłabienia konstrukcji.
Co to jest otulina i dlaczego jej grubość (minimum 5 cm) ma krytyczne znaczenie?
Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe ze wszystkich stron. Jej rola jest dwojaka i absolutnie krytyczna. Po pierwsze, chroni stal przed korozją. Beton tworzy środowisko alkaliczne, które pasywuje stal, zapobiegając rdzewieniu. Jeśli otulina jest zbyt cienka, wilgoć i tlen łatwiej docierają do prętów, inicjując proces korozji, który, jak już wspomniałem, może prowadzić do rozsadzania betonu. Po drugie, otulina zwiększa odporność ogniową konstrukcji, opóźniając nagrzewanie się stali w przypadku pożaru. Dla ław fundamentowych wylanych bezpośrednio w gruncie, normy jasno określają minimalną grubość otuliny na 50 mm (5 cm). To absolutne minimum, którego należy bezwzględnie przestrzegać.
Siatki zbrojeniowe: kiedy i w jakich typach fundamentów się je stosuje?
Choć w tradycyjnych ławach fundamentowych domów jednorodzinnych rzadziej spotykamy siatki zbrojeniowe, to jednak są one kluczowe w innych typach fundamentów, zwłaszcza w płytach fundamentowych. Siatki zbrojeniowe, wykonane z prętów zgrzewanych lub wiązanych w regularną siatkę, pozwalają na równomierne rozłożenie zbrojenia na dużej powierzchni. Są idealne do przenoszenia obciążeń powierzchniowych i zapobiegania pęknięciom skurczowym betonu. W przypadku płyt fundamentowych, często stosuje się dwie warstwy siatek górną i dolną aby zapewnić odpowiednią nośność i sztywność konstrukcji. Warto pamiętać, że i w tym przypadku projekt budowlany jest jedynym źródłem informacji o typie i układzie siatek.
Zbrojenie fundamentów krok po kroku: od przygotowania do ułożenia w wykopie
Przejdźmy teraz do praktycznych aspektów wykonania zbrojenia. Nawet najlepiej zaprojektowane zbrojenie nie spełni swojej funkcji, jeśli nie zostanie prawidłowo zmontowane i ułożone w wykopie. To etap wymagający precyzji, uwagi i przestrzegania kilku kluczowych zasad, które omówię poniżej.

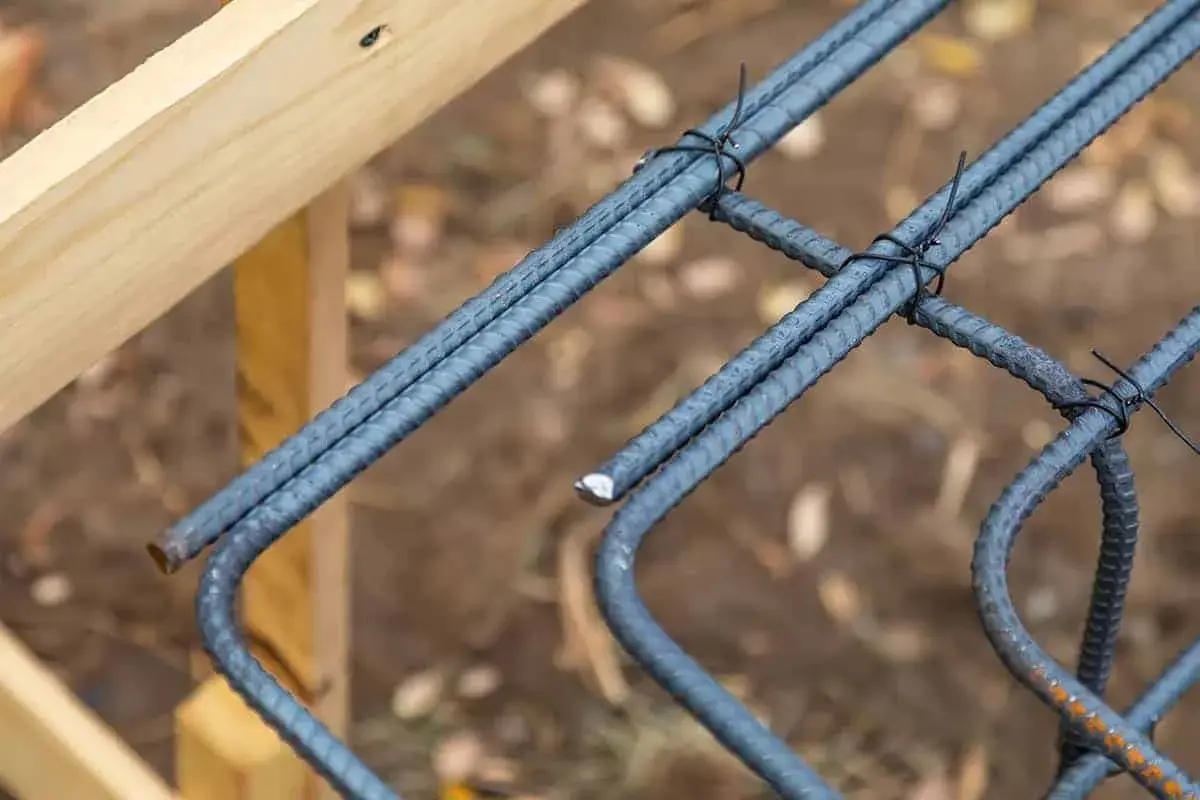

Skręcanie szkieletu: jak prawidłowo łączyć pręty główne ze strzemionami drutem wiązałkowym?
Montaż kosza zbrojeniowego polega na połączeniu prętów głównych ze strzemionami za pomocą drutu wiązałkowego. Pamiętaj, że te połączenia mają charakter montażowy ich głównym zadaniem jest utrzymanie prętów w odpowiedniej pozycji przed i w trakcie betonowania. Za przenoszenie sił odpowiada przyczepność stali do betonu. Drut wiązałkowy powinien być miękki, najlepiej żarzony, co ułatwia jego obróbkę. Połączenia wykonujemy w każdym miejscu styku pręta głównego ze strzemionem, solidnie skręcając drut za pomocą specjalnego haczyka lub szczypiec. Dzięki temu kosz zbrojeniowy będzie stabilny i nie przesunie się podczas wylewania betonu.
Łączenie prętów na "zakład": jaka długość jest bezpieczna i zgodna z normami?
Pręty zbrojeniowe są produkowane w określonych długościach, dlatego często zachodzi konieczność ich łączenia. Najpopularniejszą i najskuteczniejszą metodą jest łączenie "na zakład". Polega to na ułożeniu dwóch końców prętów równolegle do siebie, tak aby zachodziły na siebie na odpowiedniej długości, a następnie związaniu ich drutem wiązałkowym. Długość zakładu jest krytyczna musi być wystarczająca, aby siły mogły być płynnie przenoszone z jednego pręta na drugi poprzez beton. Zazwyczaj długość zakładu wynosi około 50-krotność średnicy pręta, ale zawsze należy sprawdzić tę wartość w projekcie. Zbyt krótki zakład to jeden z najgroźniejszych błędów, który może doprowadzić do przerwania ciągłości zbrojenia i osłabienia konstrukcji.
Jak przygotować i ułożyć zbrojenie w deskowaniu, by zapewnić idealną otulinę?
Po zmontowaniu kosza zbrojeniowego, należy go starannie ułożyć w wykopie lub deskowaniu. Kluczowe jest tutaj zapewnienie prawidłowej otuliny betonowej ze wszystkich stron. Oznacza to, że zbrojenie nie może leżeć bezpośrednio na gruncie ani dotykać ścian deskowania. Aby to osiągnąć, stosuje się specjalne podkładki dystansowe, o których opowiem za chwilę. Przed ułożeniem zbrojenia upewnij się, że wykop jest czysty, suchy i stabilny. Zbrojenie powinno być ułożone równo i stabilnie, tak aby nie przesunęło się podczas wylewania betonu.
Podkładki dystansowe: mały element o wielkim znaczeniu
Podkładki dystansowe to małe, ale niezwykle ważne elementy, które gwarantują zachowanie wymaganej grubości otuliny betonowej. Mogą być wykonane z betonu (tzw. kostki betonowe) lub z tworzywa sztucznego. Ich zadaniem jest odseparowanie prętów zbrojeniowych od podłoża i ścian deskowania. Użycie odpowiednich podkładek w odpowiednich miejscach jest absolutnie niezbędne, aby zapewnić, że całe zbrojenie będzie prawidłowo otoczone betonem, chroniąc je przed korozją i zapewniając pełną współpracę z betonem. Nie oszczędzaj na podkładkach ich brak to prosta droga do poważnych problemów w przyszłości.

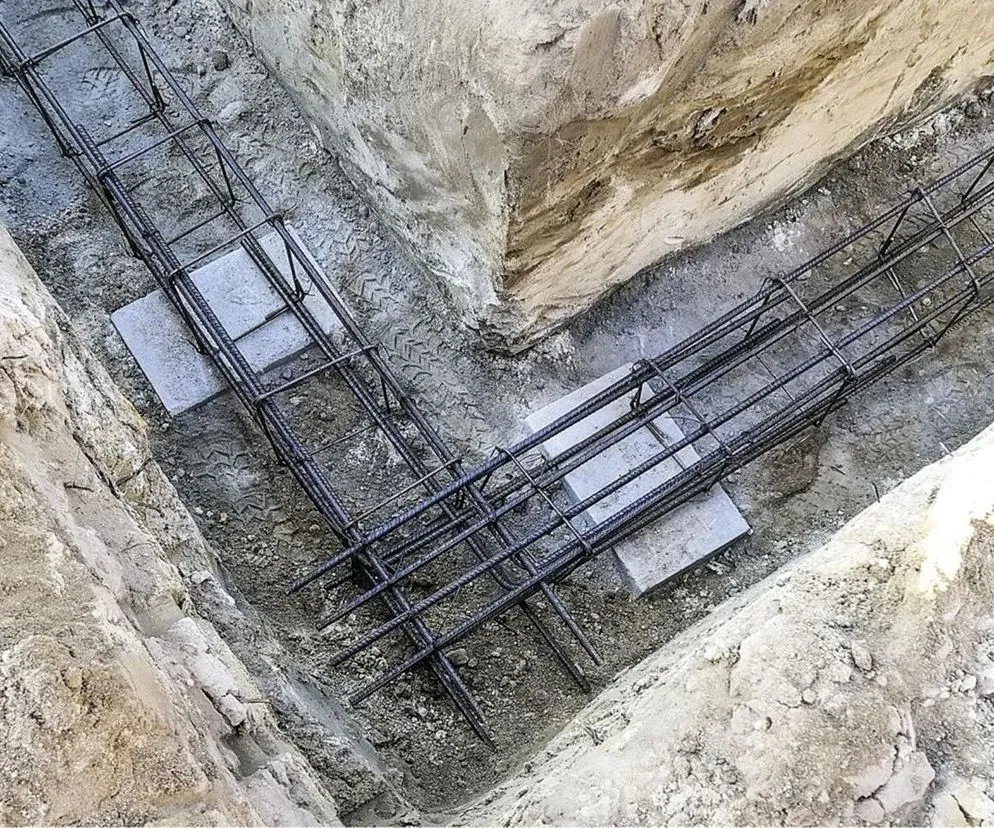

7 najdroższych błędów przy zbrojeniu fundamentów: sprawdź, jak ich uniknąć
W mojej praktyce zawodowej widziałem wiele błędów na budowach, ale te związane ze zbrojeniem fundamentów są jednymi z najbardziej frustrujących, bo ich naprawa jest często niemożliwa lub ekstremalnie kosztowna. Poniżej przedstawiam listę siedmiu najczęstszych i najdroższych błędów, których musisz unikać jak ognia.
Błąd #1: Użycie stali niezgodnej z projektem budowlanym
To błąd kardynalny. Projekt budowlany jest wynikiem szczegółowych obliczeń statyczno-wytrzymałościowych, które określają precyzyjnie, jaka klasa i średnica stali jest potrzebna, aby fundamenty były bezpieczne. Użycie stali o niższej wytrzymałości, mniejszej średnicy lub innej klasie niż przewidziana w projekcie, bez zgody projektanta, jest niedopuszczalne. Może to prowadzić do niedostatecznej nośności fundamentu i poważnych problemów konstrukcyjnych w przyszłości. Zawsze sprawdzaj certyfikaty dostarczonej stali i porównuj je z projektem.
Błąd #2: Niewystarczająca lub nierówna grubość otuliny
Jak już wspomniałem, otulina to tarcza ochronna dla zbrojenia. Zbyt cienka lub nierówna warstwa betonu sprawia, że pręty są narażone na działanie wilgoci i tlenu, co prowadzi do szybkiej korozji. Rdzewiejące pręty pęcznieją, rozsadzając beton i osłabiając całą konstrukcję. To jeden z najczęstszych błędów, często wynikający z braku odpowiednich podkładek dystansowych lub niedbałego ich ułożenia. Pamiętaj o minimum 5 cm otuliny w gruncie!
Błąd #3: Niewłaściwy rozstaw strzemion: oszczędność, która się nie opłaca
Strzemiona są kluczowe dla utrzymania geometrii kosza zbrojeniowego i przenoszenia sił ścinających. Zwiększenie rozstawu strzemion ponad to, co przewiduje projekt, jest próbą oszczędności, która zawsze się mści. Zbyt duży rozstaw osłabia zdolność fundamentu do przenoszenia sił ścinających i może prowadzić do wyboczenia prętów głównych, co w efekcie osłabia całą konstrukcję. Zawsze przestrzegaj rozstawu strzemion podanego w projekcie.
Błąd #4: Zanieczyszczone pręty (błoto, olej, luźna rdza): kiedy stal trzeba oczyścić?
Pręty zbrojeniowe muszą być czyste przed zabetonowaniem. Zanieczyszczenia takie jak błoto, olej, farba czy luźna rdza znacznie zmniejszają przyczepność stali do betonu. Jeśli stal nie będzie miała dobrej przyczepności, nie będzie mogła prawidłowo współpracować z betonem i przenosić naprężeń. Lekki, powierzchowny nalot rdzy, który jest mocno związany z powierzchnią pręta, jest zazwyczaj dopuszczalny, ale wszelkie inne zanieczyszczenia należy bezwzględnie usunąć przed betonowaniem.
Błąd #5: Zbyt krótkie zakłady przy łączeniu prętów
Niewystarczająca długość zakładu przy łączeniu prętów to poważny błąd, który uniemożliwia prawidłowe przenoszenie sił między łączonymi prętami. W efekcie, w miejscu zbyt krótkiego zakładu, zbrojenie traci swoją ciągłość i nośność, co może prowadzić do pęknięć i osłabienia całej konstrukcji fundamentu. Zawsze stosuj długość zakładu zgodną z projektem lub normami (zazwyczaj ok. 50-krotność średnicy pręta).
Błąd #6: Niestabilne mocowanie, które przesuwa się podczas betonowania
Kosz zbrojeniowy musi być stabilnie ułożony w wykopie lub deskowaniu i nie może się przesunąć podczas wylewania i zagęszczania betonu. Jeśli zbrojenie się przesunie, może to skutkować niewłaściwym położeniem prętów, np. zmniejszeniem otuliny w jednym miejscu i zwiększeniem w innym, a nawet odsłonięciem prętów. To prowadzi do błędów w otulinie, osłabienia konstrukcji i narażenia stali na korozję. Używaj odpowiedniej liczby podkładek i starannie wiąż pręty, aby zapewnić stabilność.
Przeczytaj również: Zbrojenie do cienkich spoin: Trwałe ściany bez pęknięć. Montaż i normy
Błąd #7: Betonowanie zbrojenia zasypanego ziemią lub zalanego wodą
Zbrojenie musi być czyste i suche przed betonowaniem. Niedopuszczalne jest betonowanie zbrojenia, które jest zasypane ziemią, gruzem, liśćmi lub zalane wodą. Zanieczyszczenia te, podobnie jak w przypadku brudnych prętów, zmniejszają przyczepność betonu do stali. Woda w wykopie może zmienić stosunek wodno-cementowy betonu, osłabiając jego wytrzymałość. Zawsze należy usunąć wszelkie zanieczyszczenia i wypompować wodę z wykopu przed rozpoczęciem betonowania.
