Zbrojenie okna narożnego: Jak uniknąć błędów i zbudować bezpiecznie?

Zbrojenie okna narożnego to jeden z tych elementów konstrukcyjnych w budownictwie jednorodzinnym, który często bywa niedoceniany, a jego prawidłowe wykonanie jest absolutnie kluczowe dla bezpieczeństwa i trwałości całego obiektu. Jako doświadczony konstruktor, widziałem wiele błędów, które mogły mieć katastrofalne skutki. W tym artykule postaram się rozwiać wszelkie wątpliwości i dostarczyć praktycznych wskazówek, odpowiadając na najczęściej zadawane pytania dotyczące tego złożonego zagadnienia.

Okno narożne: efektowny detal architektoniczny z ukrytym wyzwaniem konstrukcyjnym

Okna narożne, zwłaszcza te pozbawione tradycyjnego słupa, to bez wątpienia jeden z najbardziej efektownych elementów współczesnej architektury. Wpuszczają do wnętrza mnóstwo światła, otwierają przestrzeń i nadają budynkowi lekkości. Nic dziwnego, że tak wielu inwestorów marzy o takim rozwiązaniu w swoim domu. Jednak, jak to często bywa z pięknymi detalami, za ich wizualną atrakcyjnością kryje się znacznie bardziej złożona i wymagająca konstrukcja niż w przypadku standardowych otworów okiennych. To właśnie tam, w niewidocznym nadprożu, rozgrywa się walka o stabilność i bezpieczeństwo.

Skutki błędów wykonawczych: od pękających ścian po ryzyko katastrofy budowlanej

Niestety, jako konstruktor, często spotykam się z sytuacjami, gdzie zbrojenie okna narożnego zostało wykonane nieprawidłowo. Konsekwencje takich błędów mogą być bardzo poważne i kosztowne w naprawie. Oto najczęstsze problemy, z którymi możemy się spotkać:

• Pęknięcia tynku i muru wokół okna, często rozchodzące się od narożników.
• Widoczne ugięcia nadproża, które mogą prowadzić do zablokowania okien lub uszkodzenia ich ram.
• Uszkodzenia stolarki okiennej, wynikające z odkształceń konstrukcji.
• Obniżenie nośności całego elementu konstrukcyjnego, co w skrajnych przypadkach może prowadzić do poważnego zagrożenia bezpieczeństwa, a nawet ryzyka katastrofy budowlanej.
• Konieczność kosztownych i czasochłonnych napraw, często wymagających demontażu okna i częściowej rozbiórki muru.

Kluczowa decyzja projektowa: z słupem czy bez? Jak wpływa to na całą konstrukcję?

Zanim w ogóle zaczniemy myśleć o zbrojeniu, musimy podjąć fundamentalną decyzję projektową: czy okno narożne będzie miało słup (filar) w narożniku, czy też zdecydujemy się na popularne rozwiązanie "szklanego rogu" bez słupa. Ten wybór jest absolutnie krytyczny, ponieważ całkowicie zmienia schemat pracy konstrukcji nadproża i, co za tym idzie, wymogi dotyczące jego zbrojenia. To tak, jakbyśmy budowali dwa zupełnie różne mosty każdy wymaga innej inżynierii.

Wariant 1: zbrojenie okna narożnego ze słupem klasyczne i sprawdzone rozwiązanie

Jaką rolę pełni słup w narożniku i dlaczego upraszcza konstrukcję?

W wariancie z słupem (filarem) żelbetowym lub murowanym w narożniku okna, sprawa jest znacznie prostsza z punktu widzenia konstrukcyjnego. Słup ten pełni rolę elementu podpierającego, na którym opierają się dwa niezależne nadproża po jednym nad każdym z sąsiadujących okien. Dzięki temu, zamiast skomplikowanej konstrukcji wspornikowej, mamy do czynienia z klasycznymi belkami swobodnie podpartymi. To rozwiązanie jest bezpieczne, sprawdzone i znacznie łatwiejsze do wykonania na budowie, dlatego często jest rekomendowane, jeśli estetyka "szklanego rogu" nie jest priorytetem.

Zasada pracy belki swobodnie podpartej: dlaczego główne pręty zbrojeniowe lądują na dole?

W przypadku nadproży opartych na słupie, każde z nich pracuje jak klasyczna belka swobodnie podparta. Oznacza to, że pod wpływem obciążeń (ciężar własny ściany, stropu, dachu) belka ugina się, a jej dolna część jest rozciągana, natomiast górna ściskana. Beton doskonale radzi sobie ze ściskaniem, ale jest słaby na rozciąganie. Dlatego też, zgodnie z zasadami mechaniki budowli, główne zbrojenie nośne czyli pręty o największej średnicy, odpowiedzialne za przenoszenie sił rozciągających umieszcza się w dolnej części belki. To właśnie tam są one najbardziej efektywne w przejmowaniu naprężeń rozciągających.

Schemat zbrojenia: rozmieszczenie prętów głównych i strzemion w praktyce

Praktyczne wykonanie zbrojenia dla nadproża swobodnie podpartego jest stosunkowo intuicyjne, ale wymaga precyzji. Oto, jak to wygląda krok po kroku:

1. Ułożenie prętów głównych dolnych: Na dnie szalunku (lub w gotowym elemencie prefabrykowanym) układamy pręty główne, które będą przenosić siły rozciągające. Ich średnica i liczba muszą być zgodne z projektem.
2. Montaż strzemion: Strzemiona, czyli zamknięte pętle z cienkiego pręta, owijamy wokół prętów głównych. Ich zadaniem jest stabilizacja zbrojenia, utrzymanie prętów głównych w odpowiedniej pozycji oraz przenoszenie sił ścinających. Rozstaw strzemion jest kluczowy i również wynika z projektu.
3. Ułożenie prętów górnych (montażowych): Na strzemionach, w górnej części belki, układamy pręty montażowe. Są one zazwyczaj cieńsze niż pręty główne dolne, a ich główną rolą jest utrzymanie strzemion w pionie i zapewnienie prawidłowego kształtu zbrojenia.
4. Zapewnienie otuliny: Niezwykle ważne jest zapewnienie odpowiedniej otuliny betonowej dla całego zbrojenia. Oznacza to, że pręty muszą być oddalone od krawędzi szalunku o kilka centymetrów, co chroni je przed korozją i zapewnia współpracę z betonem. Stosuje się do tego specjalne podkładki dystansowe.

Jakie typy nadproży (prefabrykowane, wylewane) można zastosować w tym wariancie?

W wariancie okna narożnego ze słupem mamy do wyboru kilka sprawdzonych rozwiązań nadprożowych. Ich wybór zależy od technologii budowy i preferencji wykonawcy:

• Nadproża prefabrykowane typu L-19: To bardzo popularne i szybkie w montażu rozwiązanie. Są to gotowe elementy betonowe z wbudowanym zbrojeniem, które po prostu układa się na murze. Sprawdzają się doskonale w układach z słupem, gdzie pracują jako belki swobodnie podparte.
• Nadproża żelbetowe monolityczne (wylewane na budowie): Dają większą swobodę kształtowania i są idealne, gdy chcemy mieć pełną kontrolę nad jakością zbrojenia i betonu. Wymagają wykonania szalunku, ułożenia zbrojenia i zabetonowania na miejscu.
• Systemowe kształtki U (np. do betonu komórkowego): W systemach murowych z betonu komórkowego często stosuje się specjalne kształtki w kształcie litery U. Pełnią one funkcję szalunku traconego, w którym układa się zbrojenie (zgodnie z zasadami dla belek swobodnie podpartych) i zalewa betonem.

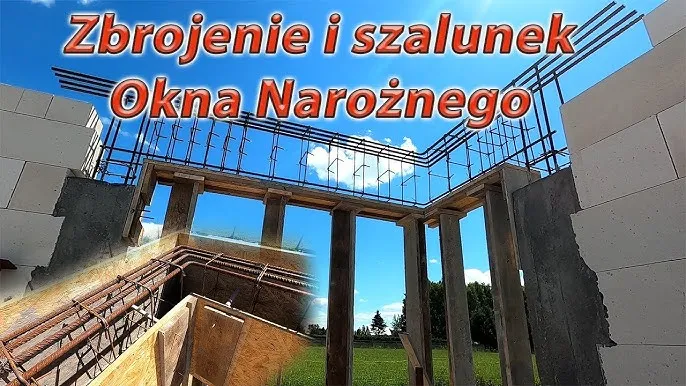

Wariant 2: zbrojenie okna narożnego bez słupa kompendium wiedzy dla inwestora

Konstrukcja wspornikowa: zrozum, dlaczego to zupełnie inny schemat pracy niż belka z podparciem

Teraz przechodzimy do wariantu, który jest znacznie bardziej wymagający i często budzi najwięcej pytań okno narożne bez słupa, czyli tzw. "szklany róg". Tutaj nadproże nie jest już prostą belką swobodnie podpartą. Zamiast tego mamy do czynienia z konstrukcją, która pracuje jako dwa połączone ze sobą wsporniki. Wyobraźmy sobie dwie deski wystające ze ściany, na których opiera się ciężar. W przeciwieństwie do belki podpartej na obu końcach, wspornik jest zamocowany tylko z jednej strony. Pod wpływem obciążeń, górna część wspornika jest rozciągana, a dolna ściskana. To fundamentalna różnica, która całkowicie zmienia sposób projektowania i zbrojenia.

Zbrojenie GÓRĄ najważniejsza zasada, której nie można zignorować

Skoro w konstrukcji wspornikowej strefa rozciągania znajduje się w górnej części belki, to logiczne jest, że właśnie tam musi znaleźć się główne zbrojenie nośne. To jest najważniejsza zasada, której absolutnie nie można zignorować przy projektowaniu i wykonawstwie okna narożnego bez słupa. Jako konstruktor, zawsze powtarzam: główne zbrojenie górą! Jeśli ta zasada zostanie zlekceważona, a pręty główne zostaną ułożone dołem (jak w belce swobodnie podpartej), konstrukcja nie będzie w stanie przenieść obciążeń. Doprowadzi to do natychmiastowych pęknięć, ugięć nadproża, a w skrajnych przypadkach do katastrofy budowlanej. Cytując kluczową informację z materiałów branżowych:

Główne zbrojenie górą: Pręty nośne (np. o średnicy 12 mm, 16 mm lub większej, zgodnie z projektem) muszą być umieszczone w górnej strefie nadproża i solidnie zakotwione w wieńcu stropowym na odpowiedniej długości, aby zapewnić przeniesienie sił.

Rola wieńca stropowego: jak prawidłowo zakotwić zbrojenie nadproża, by stworzyć stabilną ramę?

W przypadku okna narożnego bez słupa, nadproże musi być monolitycznie połączone ze zbrojeniem wieńca stropowego. Wieniec pełni tu niezwykle ważną rolę to on przejmuje i rozprowadza obciążenia z nadproża na pozostałe elementy konstrukcyjne, tworząc stabilną, sztywną ramę. Bez tego połączenia, nadproże nie będzie w stanie prawidłowo pracować jako wspornik. Kluczowe zasady kotwienia:

• Odpowiednia długość zakotwienia: Pręty zbrojeniowe z nadproża muszą być wprowadzone w wieniec na długość określoną w projekcie konstrukcyjnym. Zbyt krótkie zakotwienie sprawi, że pręty po prostu "wyciągną się" z betonu pod obciążeniem.
• Ciągłość zbrojenia: Zbrojenie nadproża i wieńca powinno tworzyć jedną, spójną siatkę. Pręty powinny być odpowiednio zagięte (haki, kotwy) i związane drutem wiązałkowym, aby zapewnić monolityczność połączenia.
• Zapewnienie otuliny: Tak jak w przypadku samego nadproża, również w miejscu połączenia z wieńcem należy zadbać o odpowiednią otulinę betonową dla wszystkich prętów.

Sztywność ma znaczenie: dlaczego nadproże wspornikowe musi być masywniejsze?

Wsporniki, z natury swojej pracy, uginają się znacznie bardziej niż belki swobodnie podparte o podobnych wymiarach. W przypadku nadproża okna narożnego bez słupa, jest to szczególnie istotne. Nadmierne ugięcie mogłoby doprowadzić do uszkodzenia zamontowanego pod nim okna pęknięć szyb, odkształceń ram, a nawet problemów z otwieraniem i zamykaniem. Dlatego też, aby zapewnić odpowiednią sztywność i ograniczyć ugięcia do dopuszczalnych wartości, nadproża wspornikowe często są projektowane jako elementy o znacznie większym przekroju, nierzadko zintegrowane z wieńcem stropowym, tworząc jeden masywny element żelbetowy. To pozwala na przeniesienie obciążeń i jednocześnie chroni delikatną stolarkę okienną.

Krok po kroku: od projektu do wykonania zbrojenia nadproża wylewanego bez słupa

Analiza projektu konstrukcyjnego: jak czytać rysunki zbrojenia (średnice, rozstaw, długość kotwienia)?

Nie mogę tego wystarczająco mocno podkreślić: bezwzględnie konieczne jest posiadanie i dokładne przestrzeganie indywidualnego projektu konstrukcyjnego dla zbrojenia okna narożnego bez słupa. To nie jest element, który można wykonać "na oko" lub bazując na "doświadczeniu" wykonawcy. Projektant dokładnie obliczył wszystkie siły i dobrał odpowiednie zbrojenie. Oto, na co należy zwrócić szczególną uwagę, czytając rysunki zbrojenia:

• Średnice i typy prętów: Projekt określa, czy mają to być pręty gładkie, czy żebrowane, oraz ich średnice (np. fi 12, fi 16). Zwróć uwagę na to, które pręty są główne (nośne) w tym przypadku górne.
• Rozstaw prętów: Na rysunkach znajdziesz informację o odległościach między prętami, zarówno głównymi, jak i strzemionami.
• Długość zakotwienia: To kluczowy parametr, określający, jak głęboko pręty z nadproża muszą być wprowadzone w wieniec stropowy.
• Wymiary strzemion: Projekt określa kształt i wymiary strzemion oraz ich rozstaw, który często jest zmienny wzdłuż belki.
• Kształt i wymiary nadproża: Upewnij się, że wymiary szalunku odpowiadają wymiarom nadproża podanym w projekcie.

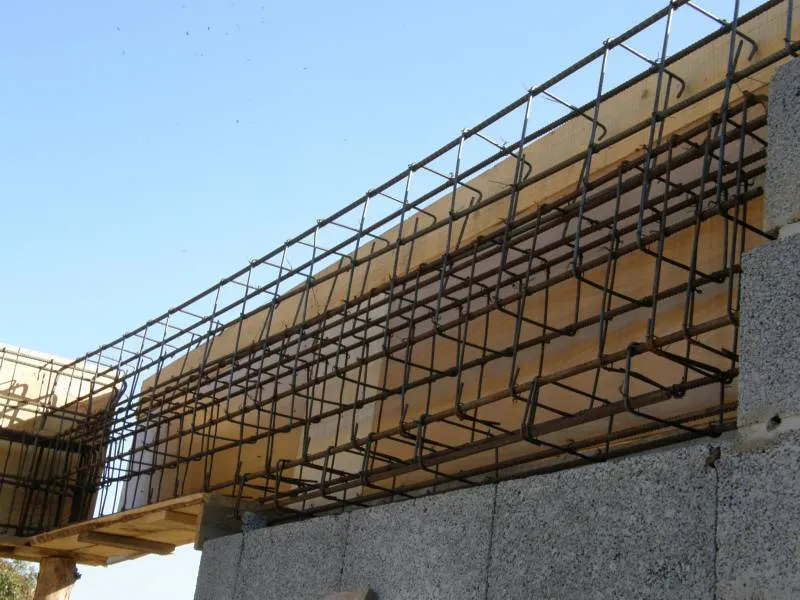

Przygotowanie szalunku i układanie zbrojenia: na co zwrócić uwagę?

Prawidłowe wykonanie zbrojenia nadproża wylewanego wymaga staranności na każdym etapie. Oto praktyczne wskazówki:

1. Solidny szalunek: Szalunek musi być stabilny, szczelny i wytrzymały, aby utrzymać ciężar świeżego betonu. Pamiętaj o odpowiednim podparciu, które wytrzyma ciężar betonu i nie ulegnie odkształceniu.
2. Czystość szalunku: Przed ułożeniem zbrojenia szalunek powinien być czysty, bez resztek gruzu czy innych zanieczyszczeń.
3. Ułożenie prętów głównych górnych: Zgodnie z projektem, ułóż pręty główne w górnej strefie nadproża. Pamiętaj o ich odpowiednim zagięciu i wprowadzeniu w wieniec stropowy.
4. Montaż strzemion: Strzemiona należy zamontować wokół prętów głównych i montażowych, zgodnie z rozstawem podanym w projekcie. Zwiąż je drutem wiązałkowym, aby całe zbrojenie było stabilne.
5. Zapewnienie otuliny betonowej: Użyj specjalnych podkładek dystansowych (tzw. "żabek" lub "grzybków"), aby zapewnić odpowiednią odległość prętów od dna i ścianek szalunku. To chroni zbrojenie przed korozją i gwarantuje jego prawidłową pracę.
6. Sprawdzenie: Przed zabetonowaniem, kierownik budowy lub uprawniony inspektor powinien sprawdzić zgodność ułożonego zbrojenia z projektem.

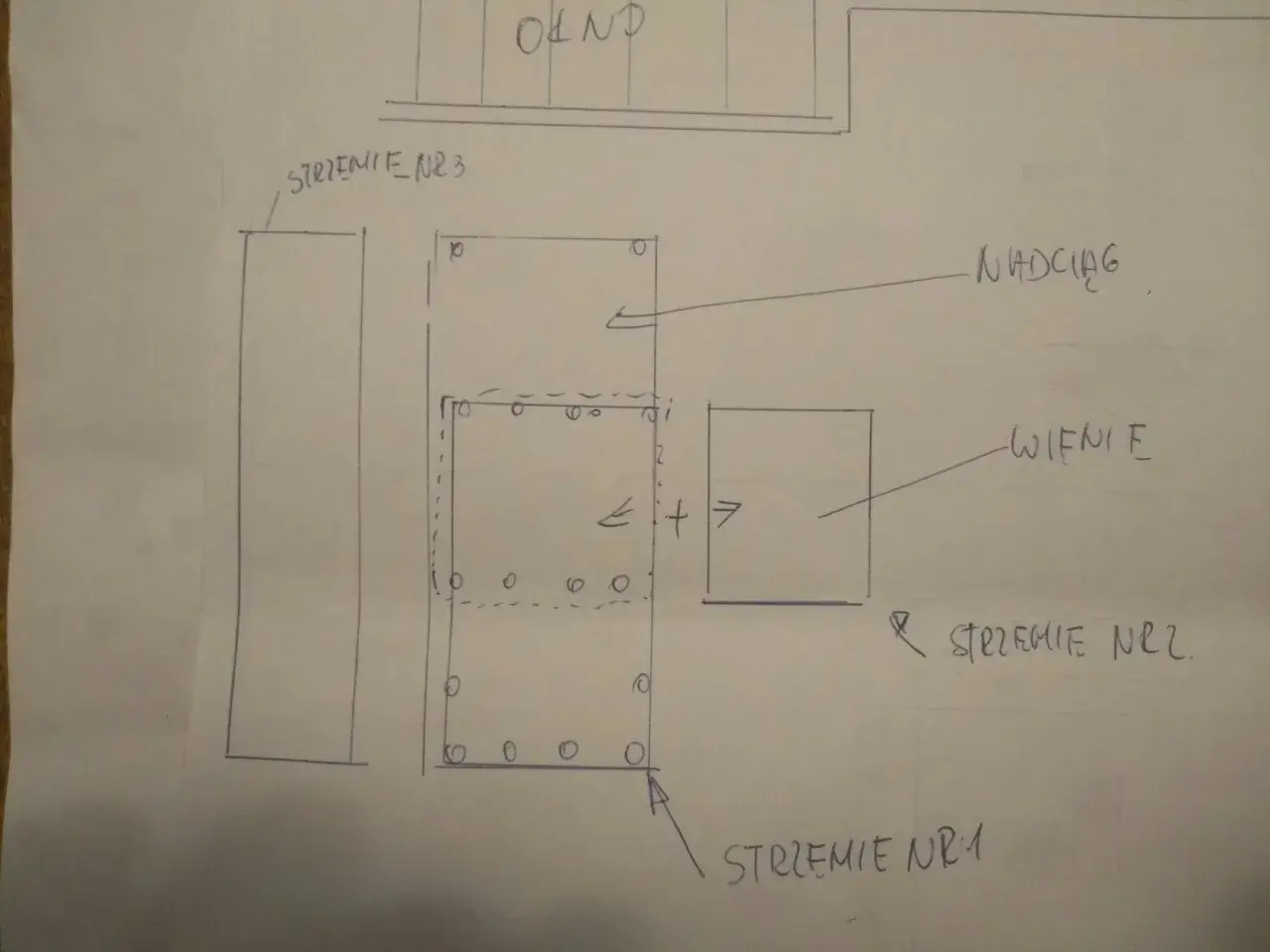

Połączenie zbrojenia w narożniku: techniki zapewniające ciągłość pracy konstrukcji

Połączenie zbrojenia w narożniku okna bez słupa jest jednym z najbardziej krytycznych punktów. Musimy zapewnić pełną ciągłość pracy konstrukcji, tak aby siły mogły swobodnie przenosić się z jednego wspornika na drugi i dalej do wieńca. Oznacza to, że pręty główne górne z obu stron narożnika muszą być odpowiednio zagięte i zakotwione. Często stosuje się pręty zagięte w kształcie litery "L" lub "U", które zachodzą na siebie na odpowiednią długość zakładu, zapewniając ciągłość zbrojenia w strefie narożnej i solidne połączenie z wieńcem stropowym. To klucz do tego, by cała konstrukcja działała jako spójna, monolityczna całość.

Rola i rozmieszczenie strzemion element, który stabilizuje całe zbrojenie

Strzemiona, choć często niedoceniane, odgrywają niezwykle ważną rolę w zbrojeniu nadproża wspornikowego. Po pierwsze, utrzymują pręty główne w odpowiedniej pozycji, zapobiegając ich przemieszczaniu się podczas betonowania i w trakcie eksploatacji. Po drugie, przenoszą siły ścinające, które są szczególnie duże w pobliżu punktów podparcia (czyli w miejscach, gdzie nadproże łączy się z wieńcem i ścianami). Właśnie dlatego projektant często zagęszcza strzemiona w tych newralgicznych strefach. Prawidłowe rozmieszczenie strzemion, zgodne z projektem, jest niezbędne do zapewnienia pełnej nośności i sztywności nadproża.

Najczęstsze i najdroższe błędy przy zbrojeniu okna narożnego, których musisz uniknąć

Błąd krytyczny: umieszczenie głównego zbrojenia dołem w konstrukcji bez słupa

Ten błąd to absolutny numer jeden na liście najpoważniejszych uchybień i, jako konstruktor, muszę go mocno podkreślić. Jeśli w oknie narożnym bez słupa, gdzie nadproże pracuje jako wspornik, główne zbrojenie zostanie umieszczone w dolnej strefie (jak w belce swobodnie podpartej), to konstrukcja jest skazana na porażkę. Górna strefa, która powinna być rozciągana i wzmocniona prętami, pozostaje bez odpowiedniego zbrojenia. Bezpośrednie konsekwencje to: natychmiastowe pęknięcia, znaczne ugięcia nadproża, uszkodzenie okna, a w najgorszym scenariuszu katastrofa budowlana. Naprawa takiego błędu jest niezwykle kosztowna i skomplikowana, często wymaga rozbiórki i ponownego wykonania elementu.

Zbyt krótkie zakotwienie prętów w wieńcu cichy zabójca nośności

Kolejnym, choć często mniej widocznym, ale równie groźnym błędem jest niewystarczające zakotwienie prętów zbrojeniowych nadproża w wieńcu stropowym. Nawet jeśli pręty główne są prawidłowo umieszczone górą, ale ich długość wprowadzenia w wieniec jest zbyt mała, nie będą one w stanie prawidłowo przenieść sił. W efekcie, pod obciążeniem, pręty mogą po prostu "wyciągnąć się" z betonu, prowadząc do utraty nośności i stabilności całej konstrukcji. To cichy zabójca, który osłabia element od wewnątrz, a jego skutki mogą ujawnić się dopiero po pewnym czasie eksploatacji budynku.

Brak ciągłości zbrojenia i niewłaściwe połączenie prętów w narożu

W konstrukcji wspornikowej, jaką jest nadproże okna narożnego bez słupa, kluczowa jest ciągłość pracy. Jeśli zbrojenie w narożniku nie zostanie prawidłowo połączone pręty nie będą odpowiednio zagięte, nie będzie odpowiedniego zakładu lub zostaną źle związane cała konstrukcja zostanie osłabiona. Narożnik, który powinien być najsztywniejszym punktem, stanie się słabym ogniwem. Brak monolitycznego połączenia uniemożliwi prawidłowe przenoszenie obciążeń, co może prowadzić do pęknięć i odkształceń w tej newralgicznej strefie.

Niewłaściwa otulina prętów dlaczego jest kluczowa dla trwałości żelbetu?

Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe, oddzielając je od środowiska zewnętrznego. Jej rola jest nie do przecenienia. Po pierwsze, chroni zbrojenie przed korozją, która jest głównym wrogiem konstrukcji żelbetowych. Brak odpowiedniej otuliny (zbyt mała grubość) sprawia, że wilgoć i agresywne czynniki chemiczne łatwiej docierają do stali, powodując jej rdzewienie i pęcznienie, co prowadzi do pękania betonu. Po drugie, otulina zapewnia prawidłową współpracę stali z betonem, co jest podstawą działania żelbetu. Niewłaściwa otulina, czy to zbyt mała, czy zbyt duża, osłabia konstrukcję i znacząco skraca jej trwałość.

Podsumowanie: zaufaj konstruktorowi, a nie domowym sposobom

Dlaczego zbrojenie okna narożnego zawsze wymaga indywidualnego projektu?

Mam nadzieję, że po przeczytaniu tego artykułu stało się jasne, że zbrojenie okna narożnego, zwłaszcza w wariancie bez słupa, to nie jest element, który można potraktować lekceważąco. To złożona konstrukcja, która wymaga precyzyjnych obliczeń statycznych. Dlatego też zawsze wymaga indywidualnego projektu konstrukcyjnego wykonanego przez uprawnionego inżyniera. Samodzielne zmiany, improwizacje na budowie czy kopiowanie rozwiązań z innych projektów bez weryfikacji są niedopuszczalne i niezwykle niebezpieczne. Inwestycja w dobry projekt to inwestycja w bezpieczeństwo i spokój na lata.

Przeczytaj również: French konstrukcyjny: Perfekcyjny poradnik krok po kroku od eksperta

Rola kierownika budowy: jak dopilnować wykonawców, by prace zostały wykonane zgodnie ze sztuką?

Rola kierownika budowy w procesie wykonawczym jest absolutnie kluczowa, szczególnie przy tak skomplikowanych elementach jak zbrojenie okna narożnego. To kierownik budowy odpowiada za nadzór nad zgodnością wykonywanych prac z projektem budowlanym i sztuką budowlaną. Powinien on dokładnie sprawdzić ułożenie zbrojenia przed zabetonowaniem, zwracając uwagę na średnice, rozstaw i długość zakotwienia prętów, a także na prawidłowe rozmieszczenie strzemion i zapewnienie otuliny betonowej. Tylko ścisła współpraca inwestora, projektanta i kierownika budowy, połączona z rzetelnym wykonawstwem, gwarantuje, że okno narożne będzie nie tylko piękne, ale przede wszystkim bezpieczne i trwałe.
