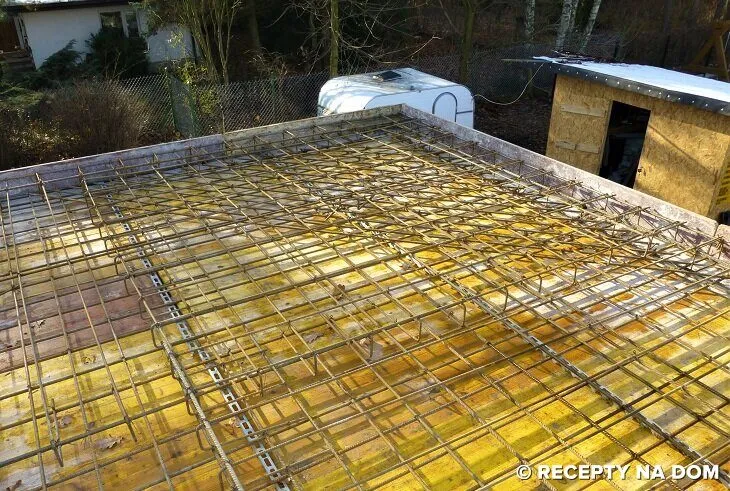

Prawidłowe zbrojenie narożników w konstrukcjach żelbetowych to absolutna podstawa, jeśli chcemy zapewnić budynkowi bezpieczeństwo, stabilność i długowieczność. To właśnie w tych miejscach koncentrują się największe naprężenia, a wszelkie niedociągnięcia mogą prowadzić do poważnych uszkodzeń. W tym artykule, jako doświadczony praktyk, przeprowadzę Państwa przez kluczowe aspekty poprawnego wykonawstwa, krok po kroku wyjaśniając techniki i ostrzegając przed najczęściej popełnianymi błędami.
Prawidłowe zbrojenie narożników klucz do trwałości i bezpieczeństwa konstrukcji żelbetowych
- Prawidłowe zbrojenie narożników jest fundamentem bezpieczeństwa konstrukcji, zapobiegającym pęknięciom i uszkodzeniom.
- Kluczowe jest przestrzeganie normy PN-EN 1992-1-1 (Eurokod 2), która określa zasady łączenia prętów.
- Najważniejsze techniki to stosowanie prętów odgiętych ("elek"), odpowiednich długości zakładów i promieni gięcia.
- Należy unikać błędów takich jak zbyt krótkie zakłady, krzyżowanie prętów na styk czy brak zagęszczenia strzemion w węzłach.
- Zapewnienie właściwej otuliny betonowej chroni zbrojenie przed korozją.
- Poprawne zbrojenie dotyczy ław fundamentowych, ścian, płyt stropowych i fundamentowych.
Dlaczego poprawne łączenie zbrojenia w narożnikach to fundament bezpieczeństwa
Z mojego doświadczenia wynika, że prawidłowe łączenie zbrojenia w narożnikach jest jednym z najważniejszych, a często niedocenianych aspektów budowy konstrukcji żelbetowych. To właśnie w tych punktach decyduje się o tym, czy budynek będzie stabilny i odporny na lata. Odpowiednie wykonanie zbrojenia w narożach gwarantuje, że cała konstrukcja będzie pracować jako spójna całość, efektywnie przenosząc obciążenia i zapobiegając powstawaniu niebezpiecznych pęknięć.
Rola narożników w konstrukcji: ukryci bohaterowie budynku
Narożniki w konstrukcji żelbetowej to nic innego jak punkty koncentracji naprężeń. Pełnią one rolę ukrytych bohaterów, które muszą sprostać złożonym siłom ściskającym, rozciągającym i ścinającym. To w tych miejscach elementy takie jak ławy fundamentowe, ściany czy płyty stropowe łączą się ze sobą, tworząc spójny układ. Właśnie dlatego wymagają one szczególnej uwagi i precyzji w wykonaniu zbrojenia, aby zapewnić ciągłość przenoszenia obciążeń i uniknąć lokalnych osłabień.
Konsekwencje błędów: od pęknięć ścian po katastrofę budowlaną
Błędy w zbrojeniu narożników mają niestety bardzo realne i często kosztowne konsekwencje. Zbyt krótkie zakłady prętów, niewłaściwe promienie gięcia czy brak zagęszczenia strzemion w węzłach mogą prowadzić do szeregu problemów. Począwszy od estetycznych pęknięć na ścianach, przez osiadania konstrukcji, aż po poważne uszkodzenia, które zagrażają bezpieczeństwu użytkowników. W skrajnych przypadkach, jak pokazała historia budownictwa, takie niedociągnięcia mogą być przyczyną katastrof budowlanych, dlatego nigdy nie wolno ich lekceważyć.Eurokod 2 (PN-EN 1992-1-1): co norma mówi o zbrojeniu węzłów?
Dla każdego, kto zajmuje się zbrojeniem, norma PN-EN 1992-1-1, czyli popularny Eurokod 2, jest niczym biblia. To podstawowy dokument regulujący projektowanie i wykonawstwo konstrukcji żelbetowych w Polsce. Eurokod 2 precyzyjnie określa kluczowe aspekty, takie jak minimalne długości zakładów prętów, niezbędne do zapewnienia pełnego przeniesienia sił, a także minimalne promienie gięcia, które chronią stal przed osłabieniem. Przestrzeganie tych wytycznych jest absolutnie niezbędne dla zapewnienia ciągłości zbrojenia w węzłach i ogólnej trwałości konstrukcji.
Uniwersalne techniki łączenia prętów: zasady, których musisz przestrzegać

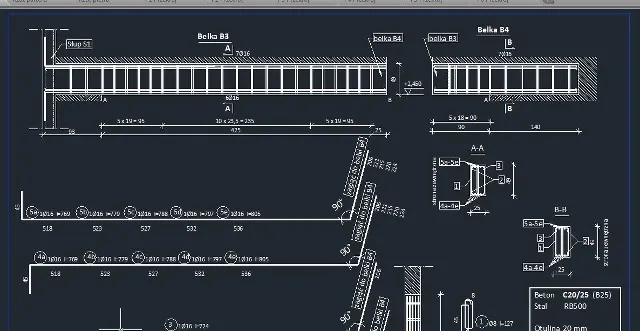

Metoda na zakład: jak obliczyć minimalną długość i dlaczego jest kluczowa?
Łączenie prętów metodą na zakład to najczęściej stosowana technika w budownictwie, polegająca na ułożeniu dwóch prętów równolegle do siebie na pewnej długości, tak aby siły mogły być przenoszone z jednego pręta na drugi poprzez beton. Minimalna długość zakładu jest krytyczna dla efektywnego przenoszenia sił rozciągających i zapewnienia ciągłości zbrojenia. Eurokod 2 szczegółowo określa te długości, biorąc pod uwagę średnicę prętów, klasę stali, klasę betonu oraz warunki otoczenia. Zbyt krótki zakład to prosta droga do osłabienia konstrukcji i jej niewłaściwej pracy pod obciążeniem.
Sztuka gięcia prętów: prawidłowe promienie i kąty, które chronią stal
Gięcie prętów zbrojeniowych to sztuka, która wymaga precyzji i znajomości zasad. Kluczowe znaczenie ma zachowanie prawidłowego promienia gięcia. Zbyt mały promień może prowadzić do osłabienia stali w miejscu gięcia, a nawet do jej pęknięcia, co jest niedopuszczalne. Ponadto, ostre zagięcia mogą powodować kruszenie betonu wewnątrz łuku, co osłabia całe połączenie. Eurokod 2 precyzyjnie definiuje minimalne promienie gięcia dla różnych średnic prętów, a ich przestrzeganie jest gwarancją, że stal zachowa swoje właściwości mechaniczne, a beton nie zostanie uszkodzony.
Rola strzemion w narożniku: dlaczego ich zagęszczenie ratuje konstrukcję?
Strzemiona, choć często niedoceniane, odgrywają niezwykle ważną rolę w narożnikach i węzłach konstrukcyjnych. Ich głównym zadaniem jest zapobieganie wyboczeniu prętów podłużnych pod obciążeniem ściskającym oraz zwiększanie odporności elementu na siły ścinające. W strefach narożnych, gdzie koncentrują się naprężenia, zagęszczenie strzemion jest absolutnie kluczowe. Działa to jak "opaska", która spina beton i zbrojenie, zapewniając integralność węzła i jego zdolność do przenoszenia złożonych obciążeń.
Otulina ma znaczenie: jak zapewnić zbrojeniu ochronę przed korozją?
Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe, chroniąc je przed korozją, uszkodzeniami mechanicznymi i ogniem. Jej prawidłowe zapewnienie jest niezbędne dla trwałości całej konstrukcji. Zbyt mała otulina naraża stal na działanie wilgoci i czynników atmosferycznych, co prowadzi do rdzewienia i osłabienia zbrojenia. Aby zapewnić właściwą otulinę, stosuje się specjalne dystanse do zbrojenia, które utrzymują pręty w odpowiedniej odległości od szalunku. Brak otuliny to jeden z najczęstszych błędów, który może skrócić żywotność konstrukcji o dziesiątki lat.Łączenie zbrojenia w praktyce: kluczowe elementy konstrukcji

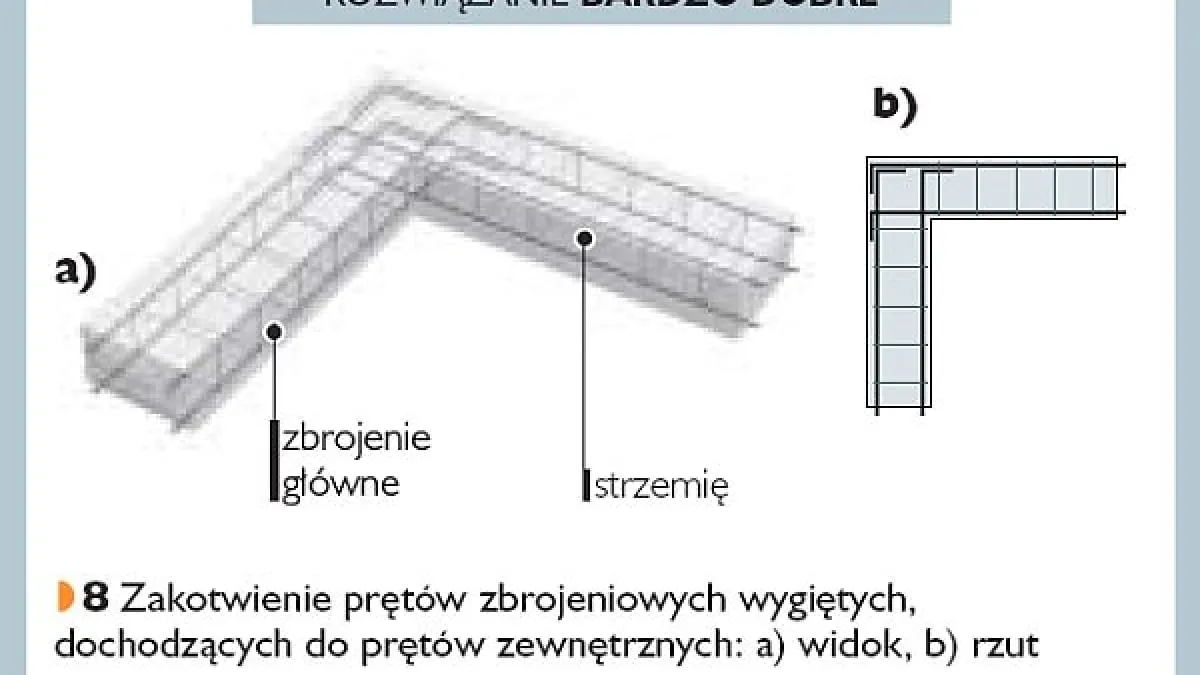

Narożnik ławy fundamentowej: jak prawidłowo przeprowadzić i zakotwić pręty główne?
Zbrojenie narożników ław fundamentowych to jeden z pierwszych i najważniejszych etapów prac. Kluczowe jest tutaj zapewnienie ciągłości zbrojenia głównego (podłużnego). Nie wystarczy po prostu doprowadzić pręty do narożnika i je skrzyżować. Należy zastosować pręty odgięte, często nazywane "elkami", które przechodzą z jednej części ławy w drugą, tworząc odpowiednio długi zakład. Dodatkowo, w strefie narożnika, konieczne jest prawidłowe rozmieszczenie strzemion, które zapewnią stabilność prętów podłużnych i zwiększą odporność na ścinanie. Pamiętajmy, że fundament to podstawa całego budynku nie ma tu miejsca na kompromisy.
Narożnik ścian żelbetowych (połączenie typu L i T): techniki z użyciem prętów odgiętych
W przypadku ścian żelbetowych, zarówno w połączeniach typu "L" (narożnik zewnętrzny), jak i "T" (połączenie ściany wewnętrznej z zewnętrzną), technika zbrojenia jest równie istotna. W narożnikach typu "L" stosuje się zazwyczaj pręty odgięte w kształcie litery "L", które łączą zbrojenie pionowe i poziome obu ścian, zapewniając ich współpracę. W połączeniach typu "T" często wykorzystuje się pręty proste, które przechodzą przez ścianę poprzeczną, oraz dodatkowe pręty odgięte, tworząc odpowiedni zakład i zakotwienie. Można również stosować gotowe kształtki zbrojeniowe, które znacznie ułatwiają i przyspieszają pracę, jednocześnie gwarantując poprawność geometryczną połączenia.
Zbrojenie naroży w płytach stropowych i balkonowych: jak radzić sobie z momentami zginającymi?
Naroża w płytach stropowych i balkonowych są miejscami, gdzie występują złożone momenty zginające, zarówno dodatnie, jak i ujemne. Oznacza to, że w tych obszarach musimy zastosować zarówno zbrojenie górne, jak i dolne, aby skutecznie przejmować naprężenia rozciągające. W narożnikach wklęsłych (np. w otworach w płycie) zbrojenie górne powinno być odpowiednio wygięte i zakotwione, natomiast w narożnikach wypukłych (np. na balkonach) kluczowe jest prawidłowe zakotwienie zbrojenia dolnego. Często stosuje się dodatkowe pręty ukośne lub siatki wzmacniające, aby rozproszyć naprężenia i zapobiec pęknięciom.
Połączenie ściany z płytą fundamentową: kluczowe detale dla stabilności
Połączenie ściany z płytą fundamentową to kolejny krytyczny węzeł, który wymaga szczególnej uwagi. Zbrojenie w tym miejscu musi zapewnić stabilne przenoszenie obciążeń ze ściany na płytę i dalej na grunt. Zazwyczaj stosuje się tutaj pręty pionowe ze ściany, które są odpowiednio zakotwione w płycie fundamentowej poprzez zagięcie (tzw. "haki" lub "stopki"). Ważne jest, aby długość zakotwienia była zgodna z projektem i normami, a pręty były stabilnie zamocowane, aby nie przemieściły się podczas betonowania. Prawidłowe wykonanie tego połączenia jest fundamentem dla ogólnej stabilności i sztywności całego budynku.
5 błędów przy zbrojeniu narożników, których unika każdy fachowiec
Błąd #1: Krzyżowanie prętów "na styk" bez zapewnienia ciągłości
To jeden z najpoważniejszych i niestety często spotykanych błędów. Polega on na tym, że pręty zbrojeniowe z dwóch prostopadłych elementów są po prostu doprowadzane do narożnika i krzyżowane "na styk", bez odpowiedniego zakotwienia i zapewnienia ciągłości. W praktyce oznacza to, że w tym miejscu nie ma efektywnego przeniesienia sił. Pod obciążeniem, połączenie takie zachowuje się jak dwa niezależne elementy, co może prowadzić do pęknięć i osłabienia całej konstrukcji. Zawsze należy stosować pręty odgięte lub odpowiednie zakłady, aby zapewnić spójność zbrojenia.
Błąd #2: Zbyt mały promień gięcia: prosta droga do osłabienia stali
Jak już wspomniałem, zbyt mały promień gięcia prętów to poważny błąd. Stal, poddana zbyt ostremu zagięciu, ulega osłabieniu, a jej wytrzymałość na rozciąganie może drastycznie spaść. Dodatkowo, ostre krawędzie pręta mogą powodować kruszenie betonu wewnątrz łuku, co prowadzi do utraty kontaktu między stalą a betonem. Zawsze należy przestrzegać minimalnych promieni gięcia określonych w Eurokodzie 2, aby zapewnić, że stal zachowa swoje właściwości i będzie efektywnie współpracować z betonem.
Błąd #3: Ignorowanie zagęszczenia strzemion w strefie węzła
W strefach węzłowych, czyli właśnie w narożnikach, koncentrują się największe naprężenia. Brak zagęszczenia strzemion w tych miejscach to błąd, który znacząco osłabia konstrukcję. Strzemiona pełnią funkcję "spinającą", zapobiegając wyboczeniu prętów podłużnych i zwiększając odporność na ścinanie. Ignorowanie tej zasady prowadzi do tego, że węzeł staje się słabym punktem, podatnym na uszkodzenia i utratę nośności. Zawsze należy stosować się do projektu, który zazwyczaj przewiduje zwiększoną ilość strzemion w narożnikach.
Błąd #4: Niewystarczająca długość zakotwienia prętów
Długość zakotwienia, czyli długość, na jakiej pręt jest wbudowany w beton, jest kluczowa dla pełnego przeniesienia sił. Zbyt krótkie zakłady prętów lub niewystarczające zakotwienie w narożniku oznacza, że pręt nie jest w stanie przekazać całej swojej nośności na beton. To tak, jakbyśmy próbowali podnieść ciężar za pomocą zbyt krótkiego uchwytu w pewnym momencie uchwyt po prostu puści. Eurokod 2 precyzyjnie określa minimalne długości zakotwienia, a ich przestrzeganie jest gwarancją, że połączenie będzie pracować prawidłowo.
Błąd #5: Przemieszczenie się zbrojenia podczas betonowania
To problem, który często pojawia się na budowie, zwłaszcza przy niedokładnym montażu. Podczas wibrowania betonu, niezabezpieczone zbrojenie może się przemieścić, co prowadzi do zmiany jego położenia i w konsekwencji do niewłaściwej pracy konstrukcji. Pręty mogą znaleźć się zbyt blisko krawędzi (zmniejszając otulinę) lub zbyt daleko od projektowanego miejsca. Aby temu zapobiec, zbrojenie musi być stabilnie zamocowane za pomocą drutu wiązałkowego, dystansów i ewentualnie specjalnych podpórek. Zawsze upewniam się, że zbrojenie jest solidnie związane i nie ma możliwości jego przesunięcia.
Narzędzia i materiały, które ułatwią pracę ze zbrojeniem
Wiązarka do zbrojenia czy cęgi: co wybrać do łączenia prętów?
Wiązanie prętów to codzienna czynność na budowie. Do wyboru mamy tradycyjne cęgi zbrojarskie lub nowoczesne wiązarki automatyczne. Cęgi są tańsze i bardziej uniwersalne, ale wymagają większego wysiłku i czasu. Wiązarka, choć droższa, znacznie przyspiesza pracę, zwłaszcza przy dużych objętościach zbrojenia, i zapewnia powtarzalną jakość wiązania. Do wiązania używa się drutu wiązałkowego o grubości około 1,2-1,6 mm. Osobiście, przy mniejszych projektach preferuję cęgi, ale na większych budowach wiązarka to prawdziwy game changer.
Gotowe kształtki zbrojeniowe: czy warto inwestować w prefabrykaty?
Gotowe kształtki zbrojeniowe, czyli prefabrykowane elementy, takie jak strzemiona, pręty odgięte czy całe kosze zbrojeniowe, to coraz popularniejsze rozwiązanie. Ich główną zaletą jest szybkość montażu i wysoka precyzja wykonania, co minimalizuje ryzyko błędów na budowie. Oszczędzamy czas i pracę, a co za tym idzie pieniądze. Wadą może być nieco wyższy koszt zakupu w porównaniu do gięcia prętów na placu budowy. Jednak w wielu przypadkach, zwłaszcza przy skomplikowanych narożnikach, inwestycja w prefabrykaty szybko się zwraca.
Dystanse do zbrojenia: mały element, wielka rola w zapewnieniu otuliny
Dystanse do zbrojenia to małe, ale niezwykle ważne elementy, które zapewniają prawidłową otulinę betonową. Bez nich, pręty mogłyby przylegać do szalunku, co skutkowałoby brakiem ochrony przed korozją. Dystanse występują w różnych kształtach i rozmiarach (np. betonowe, plastikowe), dopasowanych do konkretnych wymagań projektowych. Zawsze podkreślam ich znaczenie to one decydują o tym, czy zbrojenie będzie efektywnie chronione przez beton, a co za tym idzie, o trwałości całej konstrukcji.
Jak sprawdzić poprawność wykonania zbrojenia narożnika przed betonowaniem?
Checklista kontrolna: 5 punktów do weryfikacji na budowie
Zanim beton zaleje zbrojenie, zawsze przeprowadzam dokładną kontrolę. Oto moja 5-punktowa checklista, którą polecam każdemu:
- Długość zakładów: Sprawdź, czy wszystkie zakłady prętów, zwłaszcza w narożnikach, mają długość zgodną z projektem i normą PN-EN 1992-1-1.
- Promienie gięcia: Upewnij się, że promienie gięcia prętów są prawidłowe i nie ma ostrych zagięć, które mogłyby osłabić stal.
- Zagęszczenie strzemion: Zweryfikuj, czy w strefach węzłowych i narożnikach strzemiona są zagęszczone zgodnie z projektem.
- Otulina betonowa: Sprawdź, czy dystanse są prawidłowo rozmieszczone i zapewniają odpowiednią otulinę dla wszystkich prętów.
- Stabilność zbrojenia: Upewnij się, że całe zbrojenie jest stabilnie zamocowane i nie przemieści się podczas betonowania.
Przeczytaj również: French konstrukcyjny: Perfekcyjny poradnik krok po kroku od eksperta
Kiedy warto skonsultować się z konstruktorem lub kierownikiem budowy?
Nawet najbardziej doświadczony wykonawca może napotkać na nietypowe sytuacje lub mieć wątpliwości. Jeśli cokolwiek budzi Twoje obawy czy to nietypowe rozwiązanie projektowe, czy też wykryłeś poważny błąd, którego nie potrafisz skorygować zawsze skonsultuj się z konstruktorem lub kierownikiem budowy. Ich wiedza i doświadczenie są nieocenione w rozwiązywaniu problemów i zapewnianiu bezpieczeństwa. Lepiej zadać jedno pytanie za dużo, niż zaryzykować trwałość i bezpieczeństwo całej konstrukcji.
