Prawidłowe zbrojenie fundamentu pod komin to jeden z tych elementów konstrukcyjnych, który choć często niewidoczny, ma fundamentalne znaczenie dla bezpieczeństwa i stabilności całego budynku. To nie jest jedynie formalność, ale kluczowy zabieg inżynierski, który zapewnia kominowi odpowiednią nośność, chroniąc go przed osiadaniem, pękaniem czy nawet przechylaniem się. Jako doświadczony budowlaniec, zawsze podkreślam, że ignorowanie tego etapu to proszenie się o poważne problemy w przyszłości.
Prawidłowe zbrojenie pod komin klucz do stabilności i bezpieczeństwa całej konstrukcji
- Zbrojenie fundamentu pod komin zapewnia stabilność, nośność i bezpieczeństwo, przenosząc obciążenia i zapobiegając osiadaniu czy pękaniu.
- Jest wymagane dla kominów systemowych i murowanych, szczególnie wysokich lub wystających ponad dach, zawsze zgodnie z projektem budowlanym.
- Stosuje się stal żebrowaną klasy A-III (B500), z prętami min. 12 mm w stopie fundamentowej i 8-12 mm w pustakach kominowych.
- Zbrojenie stopy pod komin musi być zawsze prawidłowo połączone (zakotwione) ze zbrojeniem głównych ław fundamentowych budynku.
- Unikaj błędów takich jak niewłaściwa średnica prętów, złe połączenie z ławą, brak odpowiedniej otuliny betonowej czy zbyt krótki zakład.
- Przy płycie fundamentowej konieczne jest lokalne pogrubienie i gęstsze zbrojenie pod kominem, zawsze zgodnie z projektem konstrukcyjnym.
Rola zbrojenia: więcej niż tylko stal w betonie
Zbrojenie w fundamencie pod komin odgrywa absolutnie kluczową rolę, daleko wykraczającą poza samo wzmocnienie betonu. Jego głównym zadaniem jest przenoszenie obciążeń z ciężkiej konstrukcji komina na grunt w sposób równomierny i kontrolowany. Dzięki temu zapobiegamy niepożądanym zjawiskom, takim jak osiadanie, pękanie czy nawet niebezpieczne przechylanie się komina. Stal, zatopiona w betonie, pracuje w duecie, przejmując siły rozciągające, którym sam beton nie jest w stanie sprostać. To właśnie zbrojenie gwarantuje stabilność, nośność i, co najważniejsze, bezpieczeństwo użytkowania całego systemu grzewczego.
Co się stanie, jeśli zrezygnujesz ze zbrojenia lub wykonasz je nieprawidłowo?
Rezygnacja ze zbrojenia lub jego nieprawidłowe wykonanie to proszenie się o poważne problemy, które mogą mieć katastrofalne skutki. Bez odpowiedniego wzmocnienia, fundament pod komin nie będzie w stanie skutecznie przenosić obciążeń, co w najlepszym wypadku doprowadzi do pęknięć i zarysowań w jego strukturze, a także w ścianach przylegających do komina. W gorszym scenariuszu, może nastąpić nierównomierne osiadanie komina, co skutkuje jego przechyleniem, a nawet utratą stabilności całej konstrukcji. To z kolei stwarza poważne zagrożenie bezpieczeństwa użytkowania od nieszczelności systemu spalinowego, przez uszkodzenia konstrukcyjne, aż po ryzyko zawalenia. Pamiętajmy, że komin to element, który musi wytrzymać lata eksploatacji, często w trudnych warunkach atmosferycznych, a jego stabilność jest bezcenna.
Kiedy zbrojenie komina jest koniecznością?
Zanim wbijemy pierwszą łopatę, musimy mieć pewność, że wszystkie aspekty konstrukcyjne zostały odpowiednio przemyślane i zaplanowane. W przypadku komina, kwestia zbrojenia jest jedną z najważniejszych.
Interpretacja projektu budowlanego: gdzie szukać informacji o zbrojeniu?
Zawsze powtarzam moim klientom: projekt budowlany to wasza biblia na placu budowy. To w nim znajdziecie wszystkie niezbędne informacje dotyczące zbrojenia komina. Niezależnie od tego, czy budujecie komin systemowy, czy murowany, wymagania dotyczące jego wzmocnienia muszą być szczegółowo określone w dokumentacji projektowej. Projektant, bazując na obliczeniach statycznych i warunkach gruntowych, precyzyjnie określa klasę stali, średnice prętów, ich rozstaw oraz sposób zakotwienia. Ścisłe stosowanie się do tych wytycznych to gwarancja bezpieczeństwa i zgodności z przepisami. Nie ma tu miejsca na improwizację czy "bo tak się robiło u sąsiada".
Wysokość komina ponad dachem a konieczność zbrojenia kluczowe zależności
Potrzeba zbrojenia komina jest ściśle związana z kilkoma czynnikami, a jednym z najważniejszych jest jego wysokość, zwłaszcza ta część, która wystaje ponad połać dachu. Z moich doświadczeń wynika, że zbrojenie jest absolutnie konieczne, gdy komin jest wysoki, ciężki lub znacznie wystaje ponad dach zazwyczaj przyjmuje się, że jest to powyżej 1-1,5 metra. Dlaczego? Im wyższy komin, tym większe obciążenia wiatrem i tym większa siła działająca na jego podstawę. Dodatkowo, sam ciężar komina rośnie wraz z jego wysokością. Zbrojenie ma za zadanie przenieść te siły na fundament i dalej na grunt, zapobiegając wychyleniu, pękaniu czy nawet przewróceniu się konstrukcji pod wpływem silnych wiatrów.
Rodzaj komina (systemowy, murowany) a specyfika wymagań zbrojeniowych
Niezależnie od tego, czy decydujemy się na nowoczesny komin systemowy, czy tradycyjny komin murowany z cegły, zbrojenie jest standardową i niezbędną procedurą. W przypadku kominów murowanych, zbrojenie fundamentu jest oczywistością ze względu na ich znaczną masę. Natomiast w kominach systemowych, choć same pustaki są lżejsze, zbrojenie jest kluczowe dla zapewnienia sztywności i stabilności, zwłaszcza w części wystającej ponad dach. Producenci systemów kominowych często przewidują specjalne otwory w narożnikach pustaków właśnie pod pręty zbrojeniowe, co świadczy o uniwersalności tej zasady. W obu przypadkach celem jest stworzenie monolitycznej, odpornej na obciążenia konstrukcji.
Prawidłowe zbrojenie pod komin: przewodnik krok po kroku
Skoro wiemy już, dlaczego zbrojenie jest tak ważne, przejdźmy do konkretów, czyli jak prawidłowo je wykonać. Pamiętajcie, precyzja na tym etapie to inwestycja w spokój na lata.
Dobór materiałów: jaka stal i beton zagwarantują trwałość na lata?
Wybór odpowiednich materiałów to podstawa trwałego i bezpiecznego zbrojenia. Do zbrojenia fundamentu pod komin zawsze rekomenduję stal żebrowaną klasy A-III (np. B500). Jest to stal o wysokiej wytrzymałości, która doskonale współpracuje z betonem. Jeśli chodzi o średnice prętów, w stopie fundamentowej pod komin powinniśmy zastosować pręty o średnicy minimum 12 mm. Natomiast do zbrojenia pustaków kominowych w części wystającej ponad dach, wystarczą pręty o średnicy 8-12 mm. Jeśli chodzi o beton, jego klasa powinna być zgodna z projektem, najczęściej jest to C16/20 lub C20/25, co zapewnia odpowiednią wytrzymałość i mrozoodporność. Pamiętajmy, że jakość materiałów bezpośrednio przekłada się na żywotność i bezpieczeństwo całej konstrukcji.

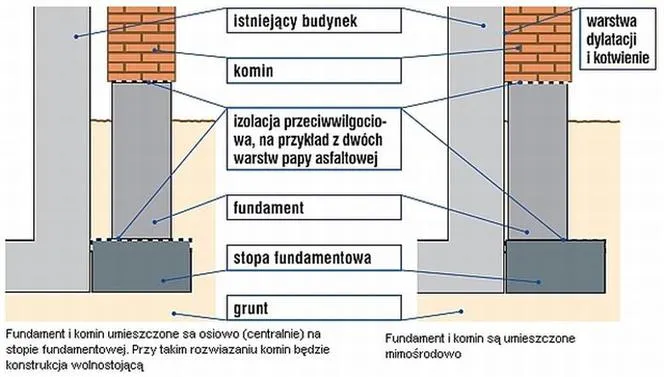

Zbrojenie stopy fundamentowej: jak połączyć je z ławą całego budynku?
Jednym z najważniejszych aspektów zbrojenia pod komin jest jego prawidłowe połączenie (zakotwienie) ze zbrojeniem głównych ław fundamentowych budynku. To nie może być oddzielny element! Zbrojenie stopy komina musi być wplecione w zbrojenie ław, tworząc jedną, spójną konstrukcję. Osiąga się to poprzez odpowiednie wygięcie i wpuszczenie prętów zbrojeniowych stopy komina w zbrojenie ławy na odpowiednią długość zakładu, zgodnie z projektem. To połączenie jest krytyczne, ponieważ zapobiega "odrywaniu się" komina od reszty budowli w przypadku nierównomiernego osiadania gruntu czy innych naprężeń. Zapewnia to integralność konstrukcyjną i sprawia, że komin staje się integralną częścią fundamentów domu.
Wymian w stropie: jak bezpiecznie przeprowadzić komin przez kondygnacje?
Kiedy komin przechodzi przez strop żelbetowy, musimy zadbać o specjalne wzmocnienie, które nazywamy wymianem. Jest to nic innego jak dodatkowe pręty zbrojeniowe, które układa się wokół otworu w stropie, przez który przechodzi komin. Ich zadaniem jest wzmocnienie konstrukcji stropu w tym newralgicznym miejscu. Otwór osłabia strop, a wymian "zbiera" i przenosi obciążenia, które normalnie byłyby przenoszone przez ciągłą płytę. Dzięki temu strop zachowuje swoją nośność i sztywność, a komin jest bezpiecznie prowadzony przez kondygnacje bez ryzyka pęknięć czy osłabienia konstrukcji.
Zasady tworzenia "szkieletu": rozstaw strzemion i prawidłowy zakład prętów
Tworzenie "szkieletu" zbrojeniowego to sztuka, która wymaga precyzji. Kluczowe są tu dwie kwestie: rozstaw strzemion i prawidłowy zakład prętów. Strzemiona, czyli poprzeczne pręty, oplatające pionowe zbrojenie, mają za zadanie utrzymać pręty główne w odpowiedniej pozycji oraz przejmować siły ścinające. Ich rozstaw musi być zgodny z projektem, zazwyczaj co 15-30 cm, ale nie rzadziej niż co 30 cm w części podziemnej. Prawidłowy "zakład" to długość, na jaką pręty zbrojeniowe muszą się nakładać, gdy są łączone. Zbyt krótki zakład to jeden z najczęstszych błędów, który drastycznie obniża wytrzymałość konstrukcji. Długość zakładu zależy od średnicy prętów i klasy stali, ale zawsze powinna być zgodna z projektem i normami. Pamiętajmy, że każdy pręt musi być odpowiednio związany drutem wiązałkowym, aby szkielet był stabilny podczas betonowania.

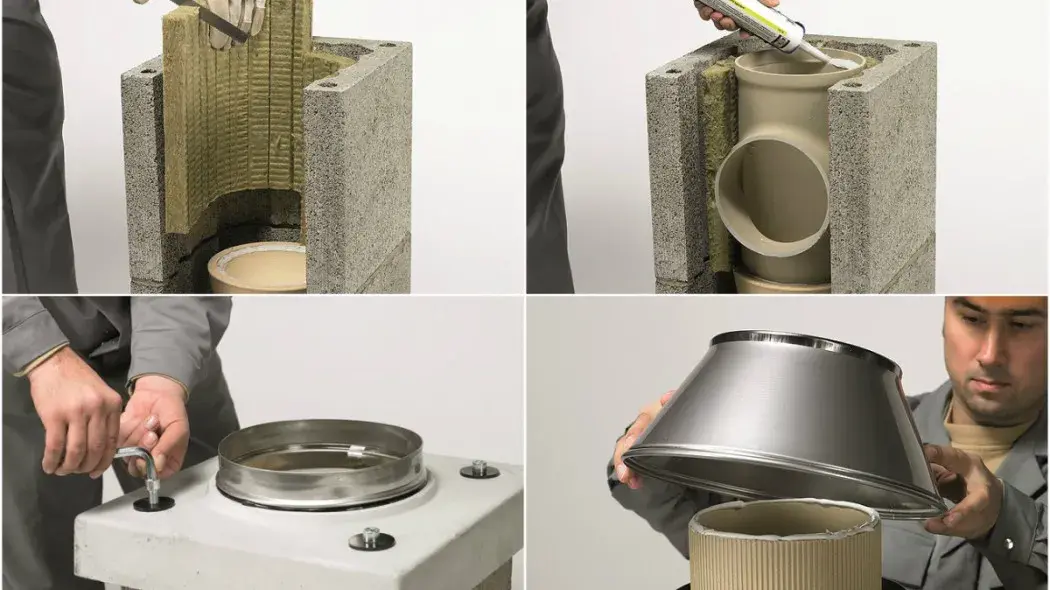

Zbrojenie komina systemowego: kluczowe aspekty
Komin systemowy, choć wydaje się prosty w montażu, również wymaga przemyślanego podejścia do zbrojenia, zwłaszcza w jego górnej części.
Pionowe pręty zbrojeniowe: jak je poprawnie umieścić w pustakach kominowych?
W przypadku kominów systemowych, szczególnie w części wystającej ponad dach, kluczowe jest prawidłowe umieszczenie pionowych prętów zbrojeniowych. Pustaki kominowe są zazwyczaj wyposażone w specjalne otwory w narożnikach, które są przeznaczone właśnie do tego celu. Moja praktyka pokazuje, że należy tam wprowadzić pręty o średnicy 8-12 mm. Pręty te muszą być odpowiednio zakotwione w fundamencie lub w stropie poniżej, a ich długość powinna obejmować całą wysokość komina wystającego ponad dach. Ważne jest, aby pręty były proste i równo rozmieszczone, co zapewni równomierne rozłożenie naprężeń i maksymalną sztywność konstrukcji.
Zalewanie betonem: technika gwarantująca pełną sztywność konstrukcji
Po ułożeniu pionowych prętów zbrojeniowych w pustakach kominowych, następuje etap zalewania betonem. To niezwykle ważny moment, który decyduje o pełnej sztywności i odporności komina na działanie czynników zewnętrznych, takich jak silny wiatr. Beton powinien być odpowiedniej klasy, zazwyczaj C16/20 lub C20/25, i musi być starannie zagęszczony, aby dokładnie wypełnić wszystkie przestrzenie wokół prętów i w pustakach. Należy unikać powstawania pustek powietrznych, które mogłyby osłabić konstrukcję. Prawidłowe zalanie betonem tworzy monolityczny słup, który jest w stanie wytrzymać znaczne obciążenia i zapewnić długotrwałą stabilność komina.
Czy każdy komin systemowy wymaga dodatkowego zbrojenia ponad dachem?
Nie każdy komin systemowy wymaga dodatkowego zbrojenia w części wystającej ponad dach, ale jest to standardowa procedura, którą zawsze rekomenduję dla zwiększenia bezpieczeństwa. Jak już wspominałem, kluczowe są tu wysokość komina i jego ekspozycja na wiatr. Jeśli komin jest niski i tylko nieznacznie wystaje ponad połać dachu, projektant może uznać, że jego własna sztywność jest wystarczająca. Jednak w przypadku kominów wysokich, narażonych na silne podmuchy wiatru, zbrojenie pionowymi prętami jest absolutnie niezbędne. Zawsze należy kierować się wytycznymi zawartymi w projekcie budowlanym to on jest ostatecznym źródłem informacji o tym, czy i w jakim zakresie zbrojenie jest wymagane.

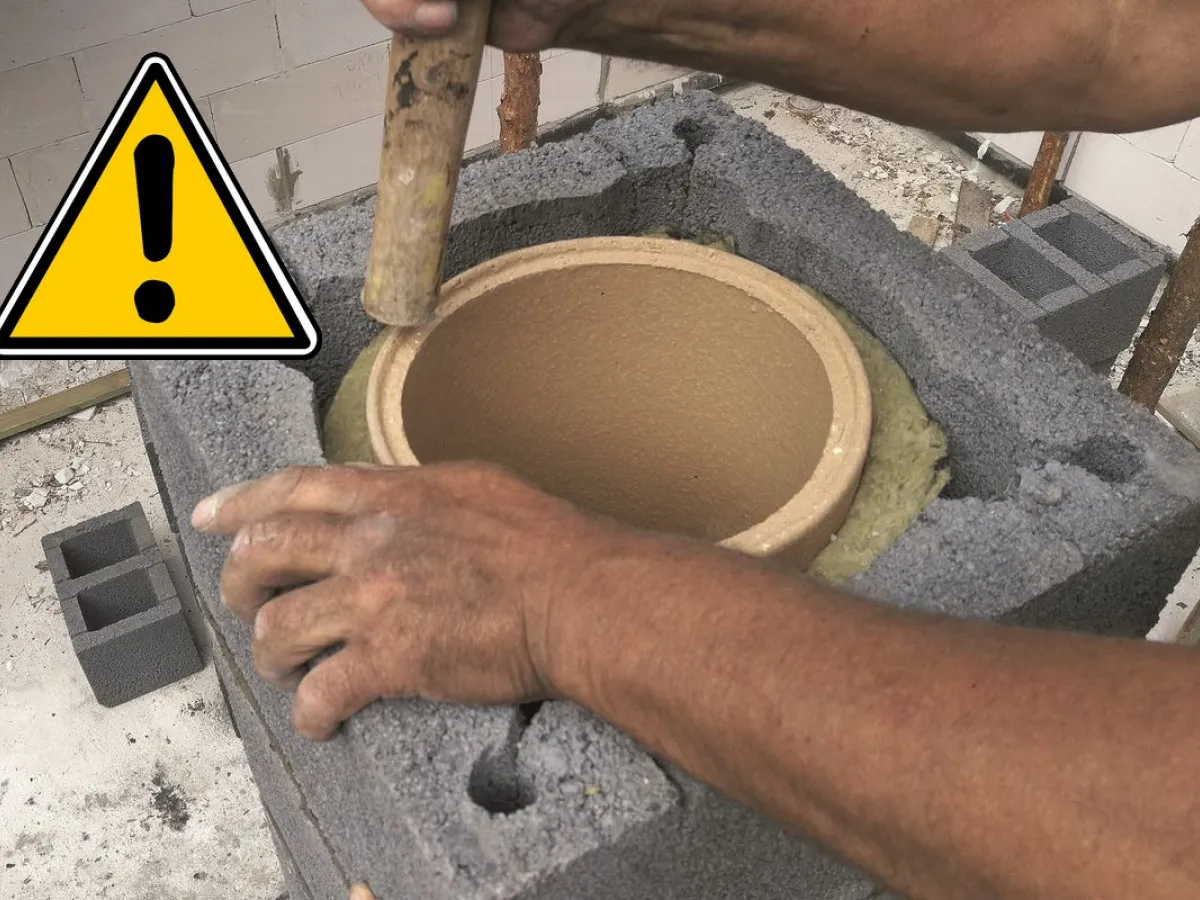

Unikaj tych 5 błędów przy zbrojeniu komina!
Nawet najlepszy projekt nie uchroni nas przed problemami, jeśli na etapie wykonawstwa popełnimy błędy. Oto najczęstsze z nich, na które zawsze zwracam uwagę.
Błąd #1: Niewłaściwa grubość otuliny betonowej i jej katastrofalne skutki
To jeden z najczęściej spotykanych i najbardziej podstępnych błędów. Otulina betonowa to warstwa betonu, która chroni stal zbrojeniową przed korozją. Jeśli jest zbyt cienka lub jej w ogóle brakuje, stal jest narażona na działanie wilgoci i powietrza, co prowadzi do rdzewienia. Rdza zwiększa objętość stali, powodując naprężenia, które rozsadzają beton od środka, prowadząc do pęknięć i osłabienia całej konstrukcji. Z czasem może to doprowadzić do całkowitej utraty nośności. Pamiętajmy, że minimalna grubość otuliny powinna wynosić od 2,5 do 5 cm, w zależności od ekspozycji elementu.
Błąd #2: Zbyt słabe lub błędne połączenie zbrojenia stopy z ławą fundamentową
Jak już podkreślałem, zbrojenie stopy kominowej musi być integralnie połączone ze zbrojeniem ławy fundamentowej. Błędem jest wykonanie stopy komina jako oddzielnego elementu, bez odpowiedniego zakotwienia prętów. Konsekwencje są poważne: w przypadku nierównomiernego osiadania gruntu, komin może "oderwać się" od reszty budynku, prowadząc do pęknięć w miejscu styku i utraty stabilności. Taka sytuacja stwarza ogromne ryzyko dla całej konstrukcji i wymaga kosztownych napraw.
Błąd #3: Użycie niewłaściwej klasy stali lub średnicy prętów
Użycie stali o niewłaściwej klasie (np. niższej niż A-III/B500) lub zbyt małej średnicy prętów (np. poniżej 12 mm dla stopy fundamentowej) to prosta droga do katastrofy. Projektant precyzyjnie określa te parametry na podstawie obliczeń statycznych. Stal o niższej wytrzymałości nie będzie w stanie przenieść zakładanych obciążeń, a zbyt cienkie pręty mogą ulec zginaniu lub zerwaniu. Skutkuje to drastycznym obniżeniem nośności i trwałości konstrukcji, czyniąc komin podatnym na uszkodzenia i zagrożenia.
Błąd #4: Ignorowanie wzmocnienia (wymianu) w otworze stropowym
Zaniechanie wykonania wymianu, czyli dodatkowego zbrojenia wokół otworu w stropie, przez który przechodzi komin, jest poważnym błędem konstrukcyjnym. Otwór w stropie zawsze osłabia jego strukturę. Bez wymianu, strop w tym miejscu będzie miał znacznie obniżoną nośność i sztywność, co może prowadzić do powstawania pęknięć, ugięć, a w skrajnych przypadkach nawet do lokalnego zawalenia się części stropu. To ryzyko, którego absolutnie należy unikać.
Błąd #5: Zanieczyszczenie zbrojenia przed betonowaniem
Pręty zbrojeniowe przed betonowaniem muszą być czyste. Zanieczyszczenie ich błotem, rdzą, olejem, farbą czy innymi substancjami to błąd, który negatywnie wpływa na przyczepność betonu do stali. Jeśli beton nie przylega ściśle do stali, zbrojenie nie pracuje prawidłowo, a cała konstrukcja traci swoją wytrzymałość. Rdza, choć w niewielkich ilościach dopuszczalna, w nadmiernej ilości również osłabia połączenie. Zawsze upewnijmy się, że zbrojenie jest wolne od wszelkich zanieczyszczeń przed zalaniem betonem.
Zbrojenie komina przy płycie fundamentowej: co musisz wiedzieć?
Budowa na płycie fundamentowej to coraz popularniejsze rozwiązanie, które jednak wymaga specyficznego podejścia do zbrojenia komina.
Jak zaprojektować wzmocnienie pod komin w płycie fundamentowej?
W przypadku posadowienia budynku na płycie fundamentowej, zbrojenie pod komin wymaga nieco innego podejścia niż przy tradycyjnych ławach. Pod kominem nie wykonuje się oddzielnej stopy, ale lokalne pogrubienie płyty fundamentowej. To pogrubienie musi być oczywiście wzmocnione dodatkowym, gęstszym zbrojeniem, które przejmie koncentrację obciążeń z komina. Projektant konstrukcji precyzyjnie określa wymiary tego pogrubienia, układ i średnice prętów zbrojeniowych, a także sposób ich połączenia z głównym zbrojeniem płyty. Kluczowe jest ścisłe stosowanie się do wytycznych projektu, aby zapewnić odpowiednią nośność i sztywność w tym newralgicznym punkcie.
Różnice w wykonaniu zbrojenia: płyta fundamentowa vs. tradycyjne ławy
Główna różnica w wykonaniu zbrojenia pod komin między płytą fundamentową a tradycyjnymi ławami polega na tym, że w przypadku płyty nie mamy do czynienia z osobnym fundamentem punktowym. Zamiast tego, komin jest posadowiony bezpośrednio na płycie, która stanowi jeden, monolityczny element z fundamentem całego budynku. W tradycyjnych ławach, stopa komina jest oddzielnym elementem, który musi być zakotwiony w ławie. Przy płycie, wzmocnienie polega na lokalnym zagęszczeniu zbrojenia i pogrubieniu samej płyty, co tworzy rodzaj "poduszki" pod kominem. W obu przypadkach cel jest ten sam zapewnienie stabilności i przeniesienie obciążeń ale technika wykonania i szczegóły konstrukcyjne są odmienne i muszą być ściśle zgodne z projektem.
Zbrojenie pod komin: inwestycja w bezpieczeństwo i trwałość
Podsumowując, zbrojenie pod komin to nie tylko wymóg prawny, ale przede wszystkim inwestycja w bezpieczeństwo i długowieczność naszego domu. Nie ma tu miejsca na kompromisy.
Kluczowe zasady, które musisz zapamiętać przed rozpoczęciem prac
- Projekt budowlany jest najważniejszy: Zawsze ściśle przestrzegaj wytycznych zawartych w projekcie, to on jest podstawą wszystkich prac.
- Jakość materiałów: Używaj stali żebrowanej klasy A-III (B500) o odpowiednich średnicach prętów i betonu zgodnego z projektem.
- Prawidłowe połączenia: Zapewnij solidne zakotwienie zbrojenia stopy komina w ławie fundamentowej lub odpowiednie wzmocnienie w płycie.
- Otulina betonowa: Dbaj o właściwą grubość otuliny, aby chronić stal przed korozją.
- Precyzja wykonania: Dokładnie układaj pręty, dbaj o rozstaw strzemion i prawidłowy zakład, a także o czystość zbrojenia przed betonowaniem.
- Wzmocnienie stropu: Nie zapomnij o wymianie w miejscu przejścia komina przez strop.
Przeczytaj również: Dystanse zbrojeniowe: Wybór i montaż dla trwałej otuliny
Dlaczego konsultacja z konstruktorem lub kierownikiem budowy jest niezbędna?
Nawet jeśli czujesz się pewnie w kwestiach budowlanych, konsultacja z konstruktorem lub kierownikiem budowy jest absolutnie niezbędna. To oni mają wiedzę i doświadczenie, aby prawidłowo zinterpretować projekt, rozwiać wszelkie wątpliwości i nadzorować prace. Ich obecność na placu budowy to gwarancja, że zbrojenie zostanie wykonane zgodnie ze sztuką budowlaną i obowiązującymi normami. Pamiętaj, że błędy na etapie fundamentów są niezwykle trudne i kosztowne do naprawienia. Lepiej zapobiegać niż leczyć, a profesjonalny nadzór to najlepsza polisa ubezpieczeniowa dla twojej inwestycji.
