Dystanse zbrojeniowe: Wybór i montaż dla trwałej otuliny

zbrojenia to nie tylko wymóg normowy, ale przede wszystkim kluczowy element zapewniający trwałość i bezpieczeństwo każdej konstrukcji betonowej. Jej odpowiednia grubość, gwarantowana przez właściwie dobrane i zamontowane dystanse zbrojeniowe, chroni stal przed korozją i zapewnia wymaganą odporność ogniową. W tym artykule, jako Radosław Kowalski, podzielę się moją wiedzą i praktycznymi wskazówkami, które pomogą Ci dokonać świadomego wyboru i prawidłowego montażu dystansów, aby Twoje konstrukcje służyły przez dziesięciolecia.

Prawidłowa otulina zbrojenia: klucz do trwałości konstrukcji

Otulina zbrojenia to warstwa betonu, która otacza pręty zbrojeniowe, oddzielając je od zewnętrznego środowiska. Jej grubość jest niezwykle istotna, ponieważ decyduje o przyczepności zbrojenia do betonu, co ma bezpośredni wpływ na nośność konstrukcji. Ponadto, odpowiednia otulina stanowi barierę ochronną dla stali przed szkodliwymi czynnikami zewnętrznymi, takimi jak wilgoć, tlen czy agresywne substancje chemiczne, zapobiegając korozji. Nie można zapomnieć także o jej roli w zapewnieniu odporności ogniowej, co bezpośrednio przekłada się na bezpieczeństwo i długie lata żywotności budynku. W tym kontekście dystanse pod zbrojenie jawią się jako prawdziwi "cisi bohaterowie" na placu budowy. Choć często niedoceniane i niewidoczne po zakończeniu prac, to właśnie one w niewidoczny sposób gwarantują utrzymanie wymaganej grubości otuliny, a tym samym prawidłowe funkcjonowanie całej konstrukcji przez dziesięciolecia. Bez nich, nawet najlepiej zaprojektowane zbrojenie nie spełniłoby swojej funkcji. Błędy w wykonaniu otuliny mogą mieć katastrofalne skutki. Z mojego doświadczenia wiem, że zaniedbania na tym etapie prowadzą do poważnych problemów, które często ujawniają się dopiero po latach.

• Korozja zbrojenia: Niewystarczająca otulina sprawia, że stal jest narażona na działanie wilgoci i tlenu, co prowadzi do rdzewienia. Rozszerzająca się rdza powoduje wewnętrzne naprężenia w betonie.
• Pęknięcia betonu: W wyniku korozji i rozszerzania się stali, beton zaczyna pękać, co osłabia jego strukturę i estetykę.
• Obniżona nośność konstrukcji: Uszkodzone zbrojenie traci swoją wytrzymałość, co bezpośrednio wpływa na zdolność konstrukcji do przenoszenia obciążeń, stwarzając zagrożenie dla bezpieczeństwa.
• Zmniejszona odporność ogniowa: Cieńsza warstwa betonu wokół zbrojenia szybciej nagrzewa się podczas pożaru, co przyspiesza utratę nośności elementu konstrukcyjnego.

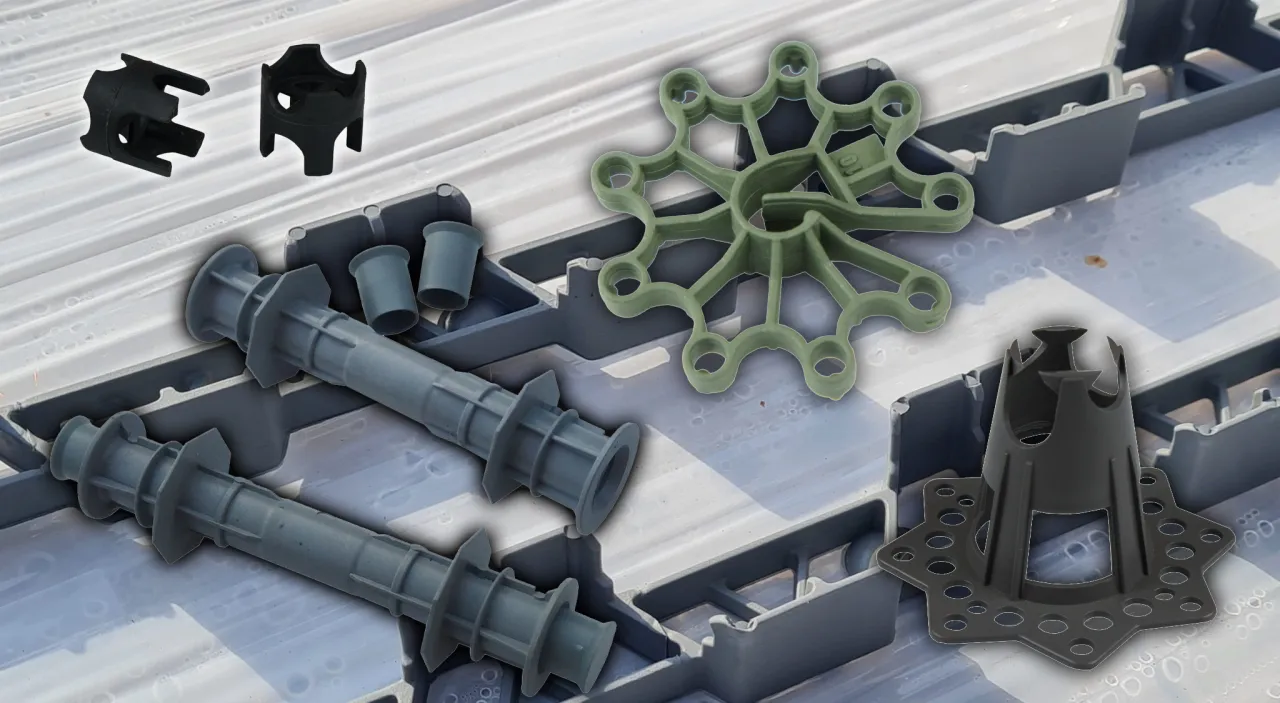

Wybór dystansów zbrojeniowych: typy i zastosowania

W zależności od elementu konstrukcyjnego i sposobu ułożenia zbrojenia, stosujemy różne typy dystansów. Dystanse punktowe to te, które zapewniają podparcie w konkretnych miejscach. Do najpopularniejszych należą "gwiazdki", idealne do zbrojenia pionowego w słupach czy ścianach, oraz "kości" i podkładki typu "księżyc", które są uniwersalne i często stosowane w szalunkach ściennych czy jako podparcie punktowe zbrojenia poziomego. Ich rola polega na precyzyjnym utrzymaniu prętów w odpowiedniej odległości od szalunku. Na dużych, płaskich powierzchniach, takich jak płyty fundamentowe, stropy czy posadzki, gdzie mamy do czynienia z siatkami zbrojeniowymi, niezastąpione okazują się dystanse liniowe, zwane również listwowymi. Mają one postać długich listew, często o przekroju sinusoidalnym lub trapezowym, które zapewniają stabilne i ciągłe podparcie dla całych siatek. Dzięki nim zbrojenie pozostaje równomiernie ułożone na całej powierzchni, co jest kluczowe dla prawidłowego rozkładu naprężeń. W przypadku elementów pionowych, takich jak słupy, pale czy ściany szczelinowe, gdzie zbrojenie jest układane w formie koszy, idealnym rozwiązaniem są dystanse kołowe, czyli pierścieniowe. Zakłada się je bezpośrednio na pręty zbrojeniowe, co gwarantuje utrzymanie równomiernej otuliny na całym obwodzie pręta. To niezwykle ważne, aby zapewnić kompleksową ochronę stali z każdej strony. Nie możemy zapomnieć o wspornikach stalowych, potocznie nazywanych "kobyłkami" lub "koziołkami". Są one kluczowe do podparcia górnego zbrojenia w płytach i stropach. Ich zadaniem jest utrzymanie górnej siatki zbrojeniowej na odpowiedniej wysokości, zapobiegając jej opadaniu pod ciężarem betonu, co jest częstym problemem w przypadku dużych rozpiętości.

Jaki materiał dystansu wybrać: beton, tworzywo czy stal?

Wybór materiału dystansu to kolejna istotna kwestia, która ma wpływ na trwałość i specyfikę konstrukcji. Najpopularniejsze i najczęściej spotykane są dystanse z tworzywa sztucznego, wykonane z PVC lub polipropylenu. Ich popularność wynika z niskiej ceny, lekkości i doskonałej odporności na korozję, co czyni je ekonomicznym i praktycznym wyborem w wielu standardowych zastosowaniach. Należy jednak pamiętać, że mogą one wykazywać mniejszą odporność na bardzo duże obciążenia punktowe oraz wysokie temperatury, co ma znaczenie w specyficznych warunkach, np. w technologii betonu natryskowego. Zdecydowanie wyższą klasę stanowią dystanse z betonu, często wzbogaconego włóknami (włóknobeton, fibrobeton). Z mojego punktu widzenia, są one często najlepszym rozwiązaniem, ponieważ charakteryzują się identyczną rozszerzalnością cieplną jak otaczający je beton konstrukcyjny. To zapobiega powstawaniu mikropęknięć na styku dystansu z betonem, co mogłoby w przyszłości prowadzić do wnikania wilgoci. Dodatkowo, są mrozoodporne, nienasiąkliwe i posiadają wysoką wytrzymałość na ściskanie. Ich zastosowanie jest często wymagane w obiektach o podwyższonych wymaganiach trwałościowych, takich jak mosty, tunele czy zbiorniki, gdzie każdy detal ma znaczenie. Dystanse stalowe są stosowane rzadziej, głównie w specjalistycznych zastosowaniach lub jako wspomniane wcześniej elementy wsporcze, czyli "kobyłki". Jeśli decydujemy się na ich użycie, musimy bezwzględnie pamiętać o konieczności ich odpowiedniego zabezpieczenia przed korozją. Niezabezpieczona stal w kontakcie z wilgocią może stać się źródłem problemów, prowadząc do rdzewienia i osłabienia otaczającego betonu.

Kryteria doboru dystansów zbrojeniowych

Kluczowym dokumentem, który powinien stanowić podstawę doboru grubości otuliny, a co za tym idzie, wysokości dystansów, jest norma PN-EN 1992-1-1, czyli Eurokod 2: Projektowanie konstrukcji z betonu. To właśnie ona precyzyjnie określa minimalną grubość otuliny (c_min), która jest niezbędna do zapewnienia trwałości i bezpieczeństwa konstrukcji. Norma ta uwzględnia szereg czynników, takich jak klasa ekspozycji (czyli warunki środowiskowe, na jakie będzie narażony beton, np. XC karbonatyzacja, XD działanie chlorków, XS środowisko morskie), klasa konstrukcji oraz średnica zbrojenia. Zawsze podkreślam, że ignorowanie tych wytycznych to proszenie się o problemy w przyszłości. Dopasowanie rodzaju dystansu do konkretnego elementu konstrukcyjnego jest równie ważne.

• W przypadku ław fundamentowych i płyt fundamentowych na gruncie, gdzie zbrojenie dolne spoczywa bezpośrednio na podłożu, najczęściej stosuję dystanse liniowe (listwy) lub punktowe z szeroką podstawą.
• Dla stropów i płyt, zarówno dolne, jak i górne zbrojenie wymaga precyzyjnego pozycjonowania. Do dolnego zbrojenia często używam dystansów liniowych, natomiast do górnego wsporników stalowych ("kobyłek") lub wyższych dystansów punktowych.
• W ścianach i słupach, gdzie zbrojenie jest pionowe, idealnie sprawdzają się dystanse punktowe typu "gwiazdka" lub "kość", które mocuje się do prętów.
• W elementach takich jak pale czy ściany szczelinowe, gdzie zbrojenie jest w formie kosza, niezbędne są dystanse kołowe, zapewniające równomierną otulinę na całym obwodzie.

Średnica prętów zbrojeniowych to kolejne, często pomijane kryterium. Dystanse, szczególnie te punktowe, są projektowane pod konkretne zakresy średnic prętów. Niewłaściwy dobór uchwytu może sprawić, że dystans nie będzie stabilnie trzymał pręta lub, co gorsza, uszkodzi go. Zawsze zwracam uwagę na to, aby uchwyt dystansu był kompatybilny ze średnicą używanego zbrojenia. Bardzo częstym problemem, z którym spotykam się na budowach, jest wbijanie się dystansów w miękkie podłoże, takie jak styropian termoizolacji czy folia kubełkowa. W takiej sytuacji standardowe dystanse punktowe bez szerokiej podstawy po prostu zagłębiają się w podłoże pod ciężarem zbrojenia i osób poruszających się po nim, co drastycznie zmniejsza, a nawet eliminuje otulinę. Rozwiązaniem jest stosowanie dystansów z szeroką podstawą, tzw. "stopką", która rozkłada ciężar na większej powierzchni, zapobiegając wbijaniu się.

Praktyczny montaż dystansów: klucz do skuteczności

Prawidłowe rozmieszczenie dystansów to podstawa. Dla dystansów punktowych zalecana gęstość to około 0,5-1,0 metra, co w praktyce oznacza od 1 do 4 sztuk na metr kwadratowy. Ważne jest, aby dystanse były rozmieszczone równomiernie i w wystarczającej liczbie, by zapobiec ugięciu się zbrojenia. W przypadku dystansów liniowych gęstość rozmieszczenia zależy od ich nośności oraz ciężaru układanego zbrojenia im cięższe zbrojenie, tym gęściej powinny być ułożone listwy. Mocowanie i stabilizacja dystansów to etap, którego nie można lekceważyć. Dystanse muszą być stabilne i nie mogą się przesuwać ani przewracać podczas układania zbrojenia, a co najważniejsze, podczas betonowania. Często stosuję drut wiązałkowy do przymocowania dystansów do zbrojenia, zwłaszcza w elementach pionowych. W przypadku płyt, gdzie zbrojenie jest ciężkie, upewniam się, że dystanse są solidnie osadzone i nie ma ryzyka ich przemieszczenia pod naciskiem świeżo wylewanego betonu. Z mojego doświadczenia wynika, że najczęstsze błędy wykonawcze związane z montażem dystansów są łatwe do uniknięcia, jeśli tylko poświęci się im odpowiednią uwagę:

• Niewystarczająca ilość dystansów: Prowadzi do ugięcia zbrojenia i zmniejszenia otuliny w niektórych miejscach. Zawsze lepiej zastosować ich nieco więcej niż za mało.
• Niewłaściwy typ dystansu: Użycie dystansów punktowych tam, gdzie potrzebne są liniowe, lub brak "gwiazdek" w słupach. To błąd, który łatwo skorygować na etapie planowania.
• Złe rozmieszczenie: Nierównomierne rozłożenie lub zbyt duże odstępy między dystansami. Zawsze kontroluję rozmieszczenie przed betonowaniem.
• Brak szerokiej podstawy na miękkim podłożu: To klasyczny błąd, który skutkuje wbijaniem się dystansów w styropian czy folię. Zawsze pamiętam o "stopkach" na miękkich podłożach.
• Brak stabilizacji: Dystanse nie są przymocowane i przesuwają się podczas betonowania, co niweczy cały wysiłek.

Przeczytaj również: Zbrojenie balkonu: Ekspert radzi, jak uniknąć kosztownych błędów

Checklista wyboru i stosowania dystansów zbrojeniowych

Aby ułatwić Ci pracę, przygotowałem zwięzłą checklistę, która pomoże Ci w prawidłowym wyborze i stosowaniu dystansów:

1. Sprawdź projekt i normę PN-EN 1992-1-1: Określ wymaganą grubość otuliny (c_min) dla każdego elementu konstrukcyjnego, uwzględniając klasę ekspozycji i średnicę zbrojenia.
2. Zidentyfikuj element konstrukcyjny: Czy to płyta, słup, ściana, fundament? Od tego zależy typ dystansu.
3. Wybierz odpowiedni typ dystansu: Punktowy ("gwiazdka", "kość", "księżyc"), liniowy (listwa) czy kołowy (pierścień). Pamiętaj o "kobyłkach" do zbrojenia górnego.
4. Zdecyduj o materiale: Tworzywo sztuczne (ekonomiczne), beton (najlepsze do wymagających konstrukcji i betonu architektonicznego) czy stal (specjalistyczne zastosowania, wymaga zabezpieczenia).
5. Dopasuj do średnicy zbrojenia: Upewnij się, że uchwyt dystansu jest kompatybilny z używanymi prętami.
6. Oceń podłoże: Jeśli miękkie (styropian, folia), wybierz dystanse z szeroką podstawą ("stopką").
7. Zaplanuj rozmieszczenie: Zapewnij odpowiednią gęstość (ok. 0,5-1,0 m dla punktowych) i równomierne rozłożenie.
8. Zadbaj o stabilizację: Użyj drutu wiązałkowego lub innych metod, aby dystanse nie przesuwały się podczas betonowania.
9. Przeprowadź kontrolę: Przed wylaniem betonu sprawdź, czy wszystkie dystanse są na swoim miejscu i czy zbrojenie jest prawidłowo ułożone.
