Murek oporowy zbrojenie: Jak uniknąć kosztownych błędów?

Ten artykuł szczegółowo omówi znaczenie i techniki prawidłowego zbrojenia murów oporowych. Dowiesz się, jak uniknąć kosztownych błędów, jakie materiały wybrać i jak krok po kroku wykonać zbrojenie, aby zapewnić trwałość i bezpieczeństwo konstrukcji na lata.

Prawidłowe zbrojenie muru oporowego fundament bezpieczeństwa i trwałości

Jako inżynier z wieloletnim doświadczeniem, zawsze podkreślam, że prawidłowe zbrojenie muru oporowego to absolutna podstawa jego bezpieczeństwa i trwałości. Niewłaściwe wykonanie tego kluczowego elementu konstrukcyjnego to prosta droga do poważnych problemów, które mogą objawić się w postaci pęknięć, utraty stabilności, a w skrajnych przypadkach nawet całkowitego zawalenia się konstrukcji. Konsekwencje są zawsze kosztowne od drogich i skomplikowanych napraw, po realne zagrożenie dla ludzi i mienia. Warto pamiętać, że mur oporowy pracuje pod ciągłym obciążeniem parcia gruntu, a wszelkie niedociągnięcia w zbrojeniu sprawią, że nie będzie w stanie efektywnie przenosić tych sił.

Kiedy projekt konstrukcyjny jest nie tylko dobrą praktyką, ale wymogiem prawa?

W Polsce projektowanie konstrukcji betonowych i żelbetowych, w tym zbrojenia murów oporowych, jest ściśle regulowane przez normę PN-EN 1992-1-1, czyli popularny Eurokod 2. To zbiór zasad, którymi kierują się projektanci, aby zapewnić bezpieczeństwo i trwałość konstrukcji. Muszę zaznaczyć, że w przypadku murów oporowych o wysokości powyżej 1,2 metra, projekt konstrukcyjny wykonany przez uprawnionego inżyniera jest zazwyczaj nie tylko dobrą praktyką, ale wręcz wymogiem prawa. Taki mur często wymaga zgłoszenia lub pozwolenia na budowę, w zależności od jego lokalizacji i funkcji. Nawet jeśli lokalne przepisy nie wymagają formalnego projektu dla mniejszych murów, zawsze rekomenduję jego wykonanie. To gwarancja, że konstrukcja będzie bezpieczna i spełni swoją rolę przez lata.

Zrozumieć siły działające na mur: Parcie gruntu a rola stali zbrojeniowej

Aby zrozumieć, dlaczego zbrojenie jest tak ważne, musimy najpierw pojąć, jakie siły działają na mur oporowy. Głównym czynnikiem jest parcie gruntu, czyli poziomy nacisk masy ziemi, którą mur ma za zadanie powstrzymać. Dodatkowo mogą pojawić się obciążenia od wody gruntowej, obciążeń komunikacyjnych na gruncie powyżej muru czy nawet sił sejsmicznych w niektórych regionach. Beton, choć bardzo wytrzymały na ściskanie, jest stosunkowo słaby na rozciąganie. I tu właśnie wkracza stal zbrojeniowa. Jej zadaniem jest przejęcie sił rozciągających, które powstają w murze pod wpływem parcia gruntu. Dzięki swojej wysokiej wytrzymałości na rozciąganie, ściskanie i zginanie, stal tworzy z betonem kompozyt, który jest w stanie efektywnie przeciwdziałać wszystkim tym obciążeniom, zapewniając stabilność i integralność całej konstrukcji.

Wybór stali i prętów do zbrojenia na co zwrócić uwagę?

Stal A-IIIN (B500SP) dlaczego to najczęstszy wybór w Polsce?

W Polsce, gdy mówimy o zbrojeniu konstrukcji betonowych, w tym murów oporowych, najczęściej spotykamy się ze stalą żebrowaną klasy A-IIIN, o symbolu B500SP lub B500S. Dlaczego akurat ona? Jej popularność wynika z doskonałych właściwości mechanicznych. Stal B500SP charakteryzuje się wysoką granicą plastyczności wynoszącą 500 MPa. Oznacza to, że jest w stanie przenieść znacznie większe obciążenia rozciągające, zanim ulegnie trwałemu odkształceniu. Żebrowana powierzchnia prętów zapewnia doskonałe połączenie z betonem, co jest kluczowe dla efektywnej współpracy obu materiałów. Jest to materiał sprawdzony, niezawodny i zgodny z polskimi normami, co czyni go pierwszym wyborem dla większości projektantów i wykonawców.

Dobór średnicy prętów: Kiedy wystarczy ø8-10 mm, a kiedy potrzebujesz ø12 mm i więcej?

Dobór odpowiedniej średnicy prętów zbrojeniowych to kwestia, która zawsze musi być ustalona na etapie projektu konstrukcyjnego. Najczęściej stosowane średnice w zbrojeniu murów oporowych to ø8 mm, ø10 mm, ø12 mm, a w przypadku większych i bardziej obciążonych konstrukcji, także ø16 mm. Od czego zależy ten wybór? Przede wszystkim od wysokości muru, przewidywanych obciążeń (np. czy na gruncie powyżej muru będzie ruch kołowy), a także od klasy betonu. Dla niewielkich murków ogrodowych, które nie przenoszą dużych obciążeń, pręty ø8 mm lub ø10 mm mogą być wystarczające. Jednak przy murach o wysokości powyżej 1,5 metra, które mają za zadanie utrzymać znaczną masę gruntu, konieczne jest zastosowanie prętów o większej średnicy, np. ø12 mm, a nawet ø16 mm. Zawsze należy kierować się wytycznymi z projektu, ponieważ to inżynier oblicza wymagane przekroje stali.

Siatki zgrzewane vs. zbrojenie wiązane drutem: Wady i zalety obu rozwiązań

Na placu budowy często stajemy przed wyborem: siatki zgrzewane czy tradycyjne zbrojenie wiązane drutem? Oba rozwiązania mają swoje wady i zalety, które warto znać.

W przypadku murów oporowych, zwłaszcza tych o skomplikowanych kształtach lub wymagających specyficznego zakotwienia, zbrojenie wiązane drutem często okazuje się bardziej elastyczne i pozwala na precyzyjniejsze wykonanie wszystkich detali. Siatki zgrzewane mogą być użyteczne w stopach fundamentowych o prostych kształtach, ale w ścianie muru, gdzie mamy do czynienia z prętami pionowymi i poziomymi oraz ich zakotwieniem, tradycyjne wiązanie daje większą kontrolę.

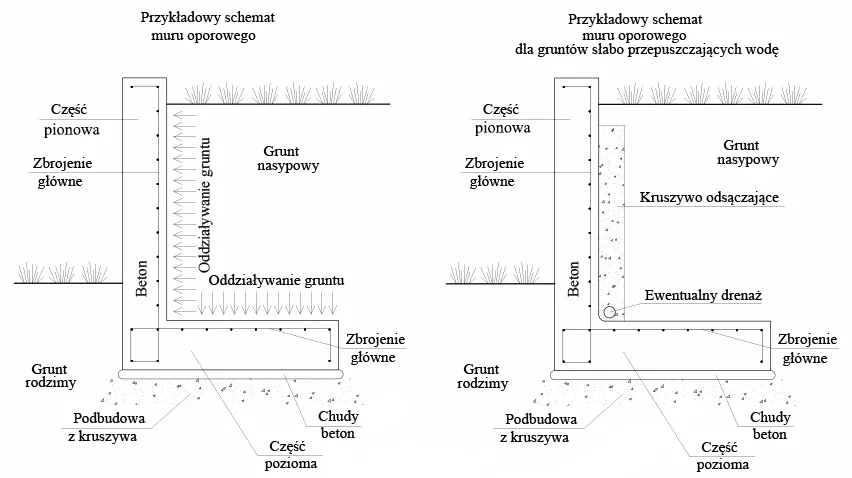

Schemat zbrojenia muru oporowego kluczowe zasady wykonania

Kształt ma znaczenie: Jak zbroić mur w typie "L" oraz odwróconej litery "T"?

Mury oporowe najczęściej występują w dwóch podstawowych kształtach: litery "L" oraz odwróconej litery "T". Wybór kształtu zależy od warunków gruntowych, wysokości muru i dostępnej przestrzeni. W obu przypadkach kluczowe jest prawidłowe rozmieszczenie zbrojenia. W murze typu "L" zbrojenie główne (pionowe) w ścianie powinno znajdować się po stronie rozciąganej, czyli od strony naporu gruntu. Stopa fundamentowa, która tworzy "podstawę" litery "L", również wymaga zbrojenia głównego, które będzie przeciwdziałać siłom zginającym. W murze typu odwróconej "T", gdzie stopa jest symetryczna, zbrojenie główne w ścianie również umieszczamy od strony naporu gruntu, natomiast w stopie zbrojenie rozciągane będzie znajdować się zarówno pod ścianą, jak i na "ramionach" stopy, aby efektywnie przenosić obciążenia. Zbrojenie rozdzielcze (poziome w ścianie i poprzeczne w stopie) ma za zadanie rozłożyć naprężenia i utrzymać pręty główne w odpowiednim rozstawie.

Zbrojenie stopy fundamentowej: Kluczowe zasady rozmieszczenia prętów głównych i rozdzielczych

• W stopie fundamentowej muru oporowego zbrojenie główne musi być rozmieszczone po stronie rozciąganej. W przypadku muru typu "L" będzie to zazwyczaj dolna część stopy, od strony naporu gruntu. W murze typu odwróconej "T" zbrojenie główne znajdzie się zarówno w dolnej części stopy pod ścianą, jak i w górnej części "ramion" stopy.
• Zbrojenie rozdzielcze (poprzeczne) w stopie jest niezwykle ważne, choć często niedoceniane. Jego rola polega na rozłożeniu obciążeń, zapobieganiu pękaniu betonu pod wpływem skurczu i temperatury, a także na utrzymaniu prętów głównych w odpowiednim rozstawie. Powinno być ono rozmieszczone prostopadle do prętów głównych.
• Niezwykle istotne jest prawidłowe zakotwienie prętów pionowych ściany w stopie fundamentowej. To połączenie musi być na tyle mocne, aby zapewnić ciągłość konstrukcji i efektywne przenoszenie sił zginających ze ściany na fundament. Pręty pionowe ściany powinny być odpowiednio wygięte i zakotwione w stopie na długości określonej w projekcie.

Zbrojenie ściany pionowej: Jak prawidłowo zakotwić pręty i utrzymać ich rozstaw?

1. Prawidłowe zakotwienie prętów pionowych ściany w ławie fundamentowej jest pierwszym i najważniejszym krokiem. Pręty te, często nazywane "startowymi" lub "kotwiącymi", muszą być odpowiednio długie i wygięte (np. w kształcie litery "L" lub "U") tak, aby zapewnić solidne połączenie ze stopą fundamentową. Minimalna długość zakotwienia jest zawsze określona w projekcie.
2. Pręty główne (pionowe) w ścianie należy rozmieszczać zgodnie z projektem, zazwyczaj w rozstawie od 15 do 25 cm. Ważne jest, aby ten rozstaw był równomierny na całej długości muru. To właśnie te pręty przejmują główne siły rozciągające od parcia gruntu.
3. Pręty rozdzielcze (poziome) w ścianie pełnią kilka funkcji. Przede wszystkim utrzymują pręty główne w odpowiednim rozstawie, tworząc stabilny szkielet zbrojenia. Dodatkowo, pomagają w rozłożeniu naprężeń i zapobiegają pękaniu betonu. Powinny być rozmieszczone w stałych odstępach, zazwyczaj co 30-50 cm.
4. Aby utrzymać stabilność zbrojenia podczas betonowania i zapewnić odpowiednią grubość otuliny, niezbędne jest stosowanie dystansów i wiązań. Dystanse (plastikowe lub betonowe) umieszcza się pomiędzy zbrojeniem a deskowaniem, a pręty wiąże się ze sobą drutem wiązałkowym. To zapobiega przemieszczeniu się zbrojenia pod wpływem ciężaru i ciśnienia świeżego betonu.

Tajemnica trwałości, czyli grubość otuliny betonowej ile musi wynosić i dlaczego jest tak ważna?

Jeśli miałbym wskazać jeden z najważniejszych, a jednocześnie najczęściej zaniedbywanych aspektów zbrojenia, byłaby to grubość otuliny betonowej. Otulina to warstwa betonu, która pokrywa pręty zbrojeniowe, chroniąc je przed szkodliwym działaniem środowiska. Jej kluczowa rola polega na ochronie stali przed korozją. Beton, dzięki swojej alkaliczności, tworzy pasywną warstwę ochronną na powierzchni stali. Jeśli otulina jest zbyt cienka lub nierówna, wilgoć i agresywne substancje (np. sole, dwutlenek węgla) mogą łatwo dotrzeć do stali, powodując jej rdzewienie. Rdzewiejąca stal zwiększa swoją objętość, co prowadzi do pękania betonu, a w konsekwencji do osłabienia całej konstrukcji. Minimalne wymagane grubości otuliny dla elementów narażonych na działanie warunków atmosferycznych i gruntu wynoszą zazwyczaj od 35 mm do 50 mm. Zbyt mała otulina to prosta droga do uszkodzenia muru i drastycznego skrócenia jego żywotności.

Detale techniczne w zbrojeniu muru co musisz wiedzieć?

Prawidłowe łączenie prętów: Jak wyznaczyć minimalną długość zakładu?

W praktyce budowlanej rzadko kiedy mamy do czynienia z prętami zbrojeniowymi o długości wystarczającej na całą konstrukcję. Dlatego łączenie prętów na zakład jest codziennością. Aby połączenie było skuteczne i przenosiło siły w sposób ciągły, musi mieć odpowiednią długość. Minimalna długość zakładu zależy od kilku czynników: średnicy pręta, klasy betonu, rodzaju stali oraz pozycji pręta w elemencie. Ogólna zasada mówi, że im większa średnica pręta i niższa klasa betonu, tym dłuższy powinien być zakład. Standardowo, orientacyjnie przyjmuje się wartość około 50-krotności średnicy pręta. Oznacza to, że dla pręta ø10 mm zakład powinien mieć minimum 50 cm, a dla pręta ø12 mm 60 cm. Zawsze jednak należy kierować się precyzyjnymi wytycznymi z projektu konstrukcyjnego, aby zapewnić ciągłość i wytrzymałość zbrojenia.

Strzemiona i pręty rozdzielcze: Cicha rola drugoplanowych bohaterów konstrukcji

Gdy myślimy o zbrojeniu, często skupiamy się na prętach głównych, które przenoszą największe obciążenia. Jednak w konstrukcji muru oporowego równie ważną, choć często niedocenianą rolę, odgrywają strzemiona i pręty rozdzielcze. Strzemiona to zamknięte pętle z prętów o mniejszej średnicy, które obejmują pręty główne, zapobiegając ich wyboczeniu pod wpływem ściskania. Są one kluczowe dla zachowania stateczności szkieletu zbrojenia i prawidłowego przenoszenia sił ścinających. Pręty rozdzielcze, zarówno poziome w ścianie, jak i poprzeczne w stopie, mają za zadanie utrzymywać pręty główne w odpowiednim rozstawie, rozkładać naprężenia i zapobiegać pękaniu betonu pod wpływem skurczu i zmian temperatury. Bez tych "drugoplanowych bohaterów" cała konstrukcja zbrojenia nie byłaby w stanie prawidłowo funkcjonować i zapewnić integralności muru.

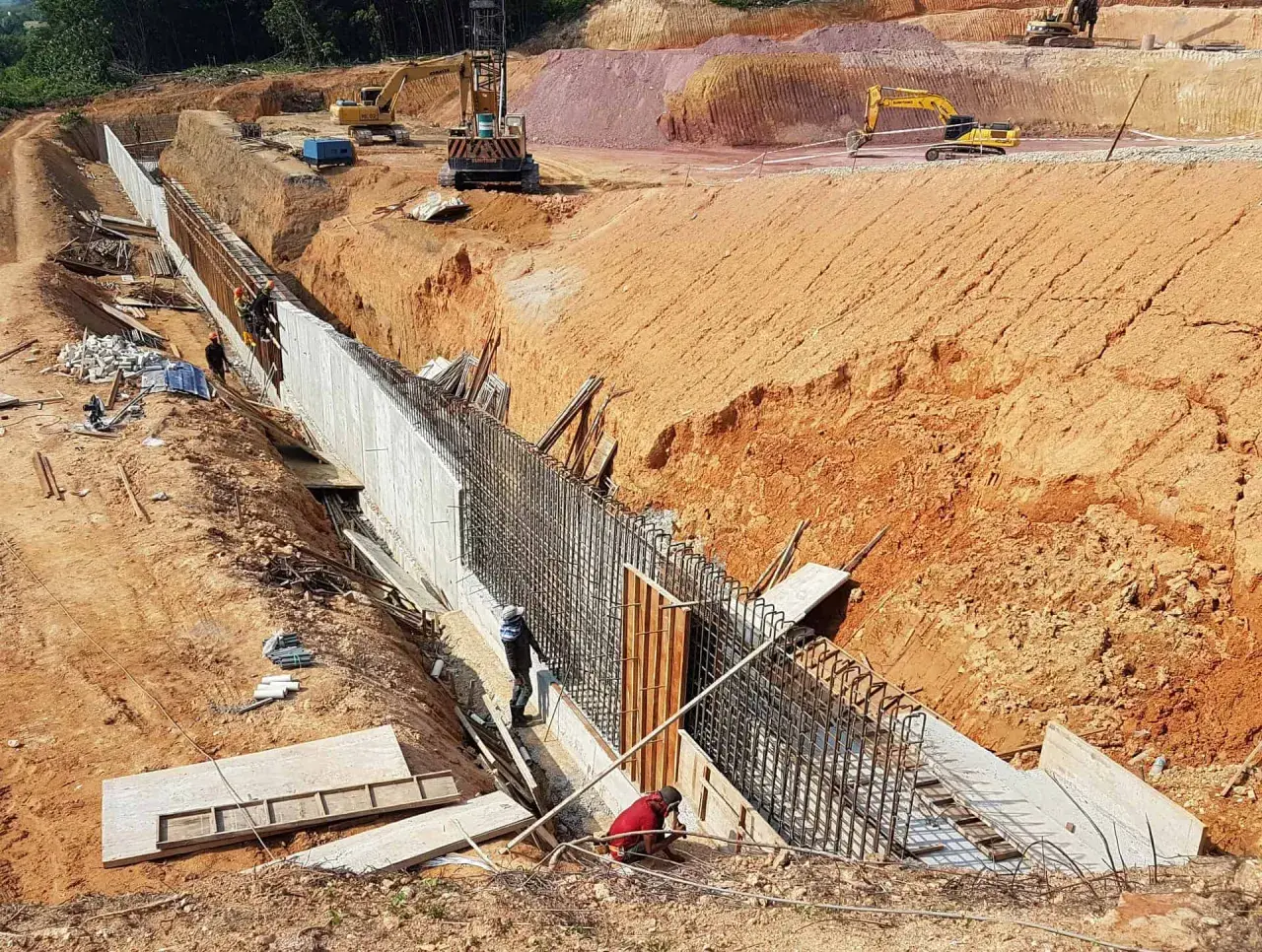

Przygotowanie szkieletu zbrojenia: Jak zapewnić jego stabilność podczas betonowania?

• Pierwszym krokiem jest precyzyjne wiązanie prętów zbrojeniowych za pomocą drutu wiązałkowego. Nie chodzi tu o spawanie, lecz o mocne, ale elastyczne połączenie, które utrzyma pręty w projektowanym rozstawie i kształcie. Każde skrzyżowanie prętów głównych z rozdzielczymi powinno być solidnie związane.
• Niezbędne jest stosowanie podkładek dystansowych i innych elementów dystansowych. To one zapewniają odpowiednią grubość otuliny betonowej, utrzymując pręty zbrojeniowe w projektowanym położeniu, z dala od deskowania. Dystanse mogą być plastikowe, betonowe lub metalowe, a ich wybór zależy od warunków i wymagań projektu.
• Przed rozpoczęciem betonowania, należy dokładnie sprawdzić stabilność całego szkieletu zbrojenia. Musi być on na tyle sztywny, aby nie przemieścił się pod wpływem ciężaru i ciśnienia świeżego betonu. Wszelkie luźne połączenia czy niestabilne elementy należy poprawić, ponieważ nawet niewielkie przesunięcie zbrojenia może drastycznie obniżyć wytrzymałość konstrukcji.

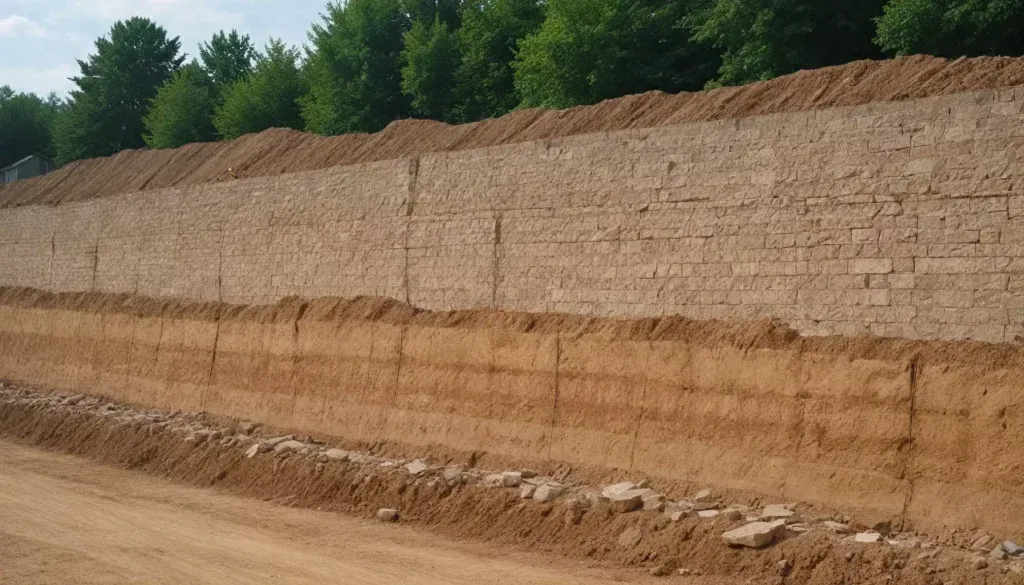

Unikaj tych błędów w zbrojeniu muru oporowego

Błąd #1: Zbyt mała lub nierówna otulina prosta droga do korozji

Jak już wspomniałem, zbyt mała lub nierówna otulina betonowa to jeden z najczęstszych i najbardziej szkodliwych błędów, jakie widuję na budowach. To nie jest tylko estetyczny problem. Brak odpowiedniej warstwy betonu ochronnego sprawia, że stal zbrojeniowa jest bezpośrednio narażona na działanie wilgoci, tlenu i agresywnych substancji chemicznych zawartych w gruncie czy atmosferze. W efekcie dochodzi do korozji, czyli rdzewienia stali. Rdza, zwiększając swoją objętość, powoduje wewnętrzne naprężenia w betonie, prowadząc do jego pękania i odpryskiwania. To z kolei przyspiesza dalszą korozję, tworząc błędne koło. Długoterminowe konsekwencje to osłabienie przekroju zbrojenia, utrata nośności muru, a w skrajnych przypadkach jego całkowite zniszczenie. Inwestycja w dobrej jakości dystanse i staranne ich ułożenie to niewielki koszt w porównaniu do potencjalnych strat.

Błąd #2: Niewłaściwe zakotwienie prętów pionowych w ławie fundamentowej

Połączenie ściany muru oporowego z jego fundamentem jest krytyczne dla stabilności całej konstrukcji. Niewłaściwe zakotwienie prętów pionowych ściany w ławie fundamentowej to poważny błąd, który może skutkować utratą tej stabilności. Jeśli pręty są zbyt krótkie, nie mają odpowiedniego kształtu (np. brak haka lub zagięcia), lub są źle umieszczone, połączenie ściany z fundamentem staje się słabe i niezdolne do przeniesienia sił zginających. W praktyce oznacza to, że mur może się po prostu "przewrócić" lub "odjechać" od fundamentu pod wpływem parcia gruntu. Widziałem już przypadki, gdzie mur oporowy wyglądał solidnie, ale z powodu błędów w zakotwieniu, po kilku latach zaczął się przechylać, grożąc zawaleniem. To detale, które decydują o bezpieczeństwie.

Błąd #3: "Oszczędności" na stali dlaczego rzadszy rozstaw lub mniejsza średnica to pozorna oszczędność?

Pokusa "zaoszczędzenia" na stali zbrojeniowej jest niestety częsta, ale muszę z całą stanowczością powiedzieć: to pozorne oszczędności, które zawsze mszczą się w przyszłości. Stosowanie rzadszego rozstawu prętów niż w projekcie, użycie mniejszej średnicy, czy co gorsza, zastąpienie stali żebrowanej (np. B500SP) stalą gładką (która nie ma tak dobrej przyczepności do betonu) to działania, które drastycznie obniżają wytrzymałość konstrukcji. Każdy projektant, obliczając zbrojenie, bierze pod uwagę konkretne parametry i obciążenia. Zmniejszenie ilości stali lub jej jakości oznacza, że mur nie będzie w stanie przenieść przewidywanych sił. Skutkuje to szybszą degradacją, pęknięciami, a w końcu koniecznością kosztownych napraw, które wielokrotnie przewyższą początkowe "oszczędności". Bezpieczeństwo konstrukcji nie jest miejscem na kompromisy.

Przeczytaj również: Jak zbroić płytę fundamentową? Błędy, koszty, porady eksperta

Zbrojenie muru gwarancja bezpieczeństwa i trwałości

Lista kontrolna: Sprawdź te 5 punktów przed zalaniem muru betonem

Zanim świeży beton wypełni deskowanie, zawsze rekomenduję przeprowadzenie krótkiej, ale dokładnej kontroli zbrojenia. To ostatni moment na korekty, które mogą zapobiec kosztownym błędom. Oto moja lista kontrolna:

1. Czy otulina betonowa ma odpowiednią grubość (35-50 mm) i jest równomierna? Sprawdź to za pomocą miarki i upewnij się, że dystanse są prawidłowo rozmieszczone i stabilne.
2. Czy pręty pionowe są prawidłowo zakotwione w ławie fundamentowej? Upewnij się, że ich długość i kształt (np. zagięcia) są zgodne z projektem, a połączenie ze stopą jest solidne.
3. Czy rozstaw prętów głównych i rozdzielczych jest zgodny z projektem (15-25 cm)? Przemierz kilka miejsc wzdłuż muru, aby upewnić się, że pręty są równomiernie rozmieszczone.
4. Czy długości zakładów prętów są wystarczające (ok. 50x średnica pręta)? Sprawdź miejsca łączenia prętów, aby upewnić się, że są one wykonane zgodnie z normami i projektem.
5. Czy szkielet zbrojenia jest stabilny i nie przemieści się podczas betonowania? Delikatnie potrząśnij konstrukcją. Nie powinna się chwiać ani przesuwać. Wszelkie luźne elementy należy wzmocnić.

Czy warto powierzyć zbrojenie fachowcom? Analiza kosztów i ryzyka

Decyzja o powierzeniu wykonania zbrojenia muru oporowego fachowcom to często kwestia analizy kosztów i ryzyka. Moim zdaniem, w większości przypadków warto zatrudnić doświadczoną ekipę lub specjalistę. Korzyści są znaczące: fachowcy posiadają niezbędne doświadczenie, wiedzę na temat norm i przepisów, a także odpowiednie narzędzia. Dzięki temu masz pewność, że zbrojenie zostanie wykonane zgodnie ze sztuką budowlaną i projektem, co przekłada się na gwarancję jakości i bezpieczeństwa. Ryzyko samodzielnego wykonania, zwłaszcza bez odpowiedniej wiedzy i nadzoru, jest wysokie błędy, jak już omówiliśmy, mogą być bardzo kosztowne w naprawie, a co gorsza, zagrażać bezpieczeństwu. Oczywiście, koszt robocizny to dodatkowy wydatek, ale w kontekście całej inwestycji i długoterminowej trwałości muru, jest to zazwyczaj dobrze zainwestowane pieniądze. Warto również wspomnieć o trendach, takich jak stosowanie systemowych bloczków zalewowych, które mogą przyspieszyć prace szalunkowe, ale nadal wymagają niezwykłej precyzji w ułożeniu i wiązaniu zbrojenia. Niezależnie od technologii, precyzja to podstawa.
