Zbrojenie płyt żerańskich klucz do wytrzymałości i efektywności stropów prefabrykowanych
- Płyty żerańskie to prefabrykowane, sprężone elementy stropowe z drążonymi kanałami, redukującymi masę własną przy zachowaniu dużej nośności.
- Główne zbrojenie (sprężające) to sploty lub druty ze stali wysokiej wytrzymałości, naciągane przed zabetonowaniem, co wprowadza naprężenia ściskające i zapobiega zarysowaniom.
- Zbrojenie montażowe/dodatkowe stosuje się w celu zwiększenia odporności na siły poprzeczne, np. w strefach podporowych.
- Schemat zbrojenia jest zawsze indywidualny, dostosowany do konkretnego produktu, nośności i rozpiętości, i jest zawarty w dokumentacji technicznej producenta.
- Płyty żerańskie oferują szybki montaż, duże rozpiętości i wysoką kontrolę jakości, ale wymagają użycia ciężkiego sprzętu i precyzyjnego planowania otworów.
- Problem "klawiszowania" płyt, czyli nierównomiernego uginania się, zapobiega się poprzez zastosowanie zbrojenia wieńcowego lub warstwy nadbetonu.
Płyta żerańska: dlaczego zbrojenie to fundament jej wytrzymałości?
Jako inżynier z wieloletnim doświadczeniem w budownictwie, mogę śmiało stwierdzić, że płyty żerańskie, często nazywane płytami kanałowymi sprężonymi, to jedne z najbardziej efektywnych i wszechstronnych elementów stropowych dostępnych na rynku. Ich konstrukcja, oparta na zaawansowanej technologii betonu sprężonego, pozwala na osiąganie imponujących parametrów użytkowych. Są to prefabrykowane elementy stropowe, co oznacza, że powstają w kontrolowanych warunkach zakładu produkcyjnego, a na budowę trafiają gotowe do montażu. Ich głównym zastosowaniem są stropy w budownictwie mieszkaniowym wielorodzinnym, obiektach użyteczności publicznej, a także w halach przemysłowych i magazynach, gdzie liczy się szybkość realizacji i duża nośność.
Definicja i zasada działania: od prefabrykatu do serca stropu
Płyty żerańskie to nic innego jak prefabrykowane elementy stropowe z betonu sprężonego, charakteryzujące się drążonymi wzdłużnie kanałami. Te kanały, choć z pozoru proste, odgrywają kluczową rolę w ich konstrukcji. Dzięki nim płyta jest lżejsza, co ułatwia transport i montaż, a jednocześnie zachowuje wysoką nośność i sztywność. To właśnie połączenie prefabrykacji z technologią sprężenia sprawia, że płyty te są tak cenione w nowoczesnym budownictwie.
Rola kanałów odciążających: jak lżejsza konstrukcja przenosi większe ciężary?
Drążone kanały to jeden z najbardziej charakterystycznych elementów płyty żerańskiej. Ich głównym zadaniem jest redukcja masy własnej elementu. Usuwając beton z mniej obciążonych stref przekroju, zmniejszamy ciężar płyty, co przekłada się na niższe koszty transportu i łatwiejszy montaż. Co istotne, redukcja masy nie odbywa się kosztem nośności czy sztywności. Kanały są strategicznie rozmieszczone w strefie osi obojętnej, gdzie naprężenia są najmniejsze, dzięki czemu płyta zachowuje swoje właściwości mechaniczne, będąc jednocześnie lżejszą i bardziej ekonomiczną.
Sprężenie jako sekret wytrzymałości: dlaczego naciągnięta stal czyni cuda?
Prawdziwym sekretem wytrzymałości płyt żerańskich jest technologia sprężenia. Zbrojenie nośne, składające się ze splotów lub drutów ze stali wysokiej wytrzymałości (często klasy 1860 MPa), jest naciągane do określonej siły przed zabetonowaniem płyty. Po stwardnieniu betonu siła naciągu jest stopniowo zwalniana. W efekcie, w dolnej strefie płyty, która w normalnych warunkach pracy byłaby rozciągana, wprowadzane są stałe naprężenia ściskające. To właśnie te naprężenia "przeciwdziałają" naprężeniom rozciągającym powstającym od obciążeń zewnętrznych, co pozwala na przenoszenie znacznie większych obciążeń i, co równie ważne, zapobiega powstawaniu zarysowań. Dzięki temu płyty zachowują swoją trwałość i estetykę przez długie lata, a ja zawsze podkreślam, że to właśnie sprężenie jest kluczowym elementem odróżniającym je od tradycyjnych rozwiązań.
Zbrojenie płyty kanałowej: co ukryte jest w jej wnętrzu?
Rozumiejąc ogólną zasadę działania, możemy zagłębić się w szczegóły dotyczące samego zbrojenia. To właśnie ono, choć niewidoczne po zabetonowaniu, decyduje o finalnych parametrach wytrzymałościowych płyty.
Zbrojenie sprężające (nośne): sploty i druty jako kręgosłup płyty
Jak już wspomniałem, zbrojenie sprężające to prawdziwy "kręgosłup" płyty żerańskiej. Składa się ono z splotów (linek) lub drutów ze stali wysokiej wytrzymałości, najczęściej klasy 1860 MPa, co oznacza ich niezwykłą odporność na rozciąganie. To właśnie te elementy są naciągane przed zabetonowaniem, wprowadzając do betonu wstępne naprężenia ściskające. Liczba i średnica splotów nie jest przypadkowa jest ona precyzyjnie dobierana przez projektanta i producenta w zależności od wymaganej nośności płyty oraz jej rozpiętości. Im większe obciążenia i rozpiętości, tym więcej splotów o odpowiedniej średnicy musi zostać zastosowanych, aby zapewnić bezpieczną pracę konstrukcji.
Zbrojenie dodatkowe i montażowe: kiedy i po co się je stosuje?
Oprócz zbrojenia sprężającego, w niektórych typach płyt żerańskich stosuje się również zbrojenie montażowe lub dodatkowe. Nie jest ono sprężane i ma inne zadania. Przykładem może być zastosowanie siatek zbrojeniowych w górnej strefie płyty, które zwiększają jej odporność na siły poprzeczne, zwłaszcza w strefach podporowych. Czasami, w miejscach szczególnie narażonych na ścinanie, mogą być również stosowane strzemiona. Celem tego zbrojenia jest zazwyczaj zwiększenie odporności na siły poprzeczne, które mogą pojawić się w specyficznych warunkach obciążenia lub w miejscach koncentracji naprężeń. Jest to element uzupełniający, który gwarantuje pełną funkcjonalność płyty w każdych warunkach.

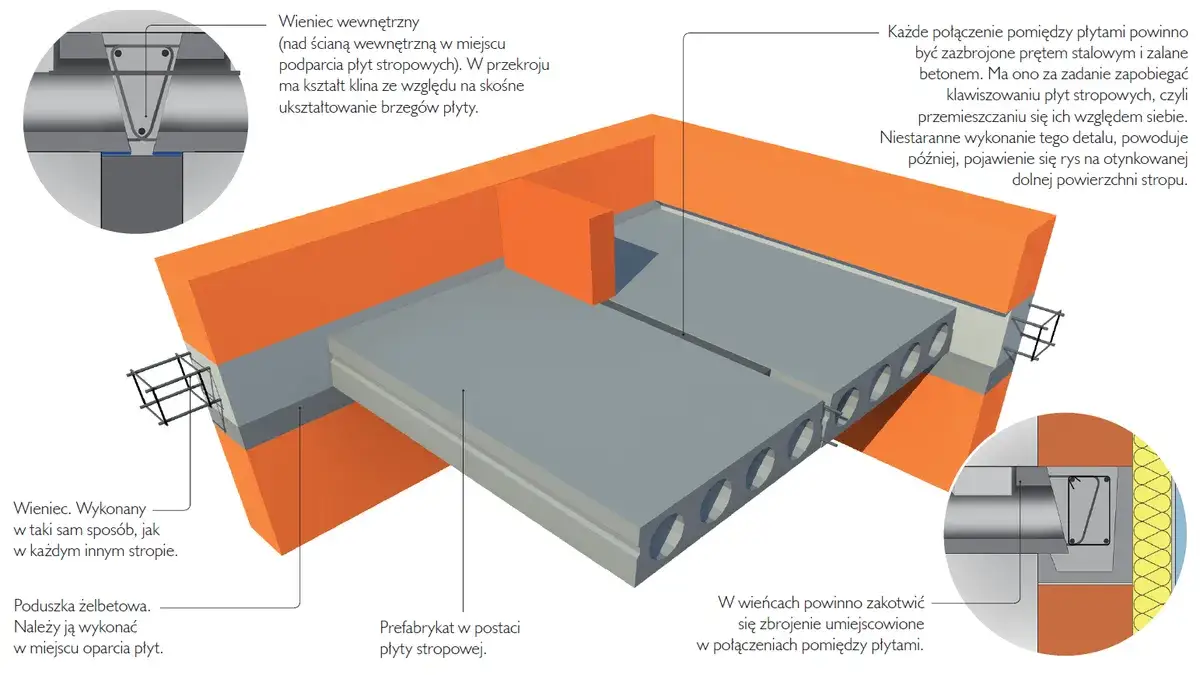

Typowy schemat rozmieszczenia zbrojenia: gdzie znajdują się kluczowe elementy?
Warto podkreślić, że nie ma jednego uniwersalnego schematu zbrojenia dla wszystkich płyt żerańskich. Każdy producent, a często nawet każdy typ płyty w ofercie jednego producenta, ma swój własny, ściśle określony schemat. Zawsze jednak sploty sprężające rozmieszczone są symetrycznie w dolnej części przekroju, pomiędzy kanałami. To strategiczne położenie pozwala na efektywne wykorzystanie ich właściwości sprężających. Dokładne rozmieszczenie, liczba splotów i ich średnice są zawsze zawarte w dokumentacji technicznej producenta, którą należy bezwzględnie przestudiować przed projektowaniem i montażem.
Jak odczytywać dokumentację techniczną: zrozumieć oznaczenia i parametry
Dla każdego inżyniera i wykonawcy karty katalogowe producentów są niczym biblia. To w nich znajdziemy wszystkie kluczowe informacje dotyczące danego typu płyty. Muszą one zawierać precyzyjne dane, takie jak liczba, średnica i położenie splotów dla konkretnego typu płyty i jej projektowanej nośności. Zawsze radzę moim studentom i współpracownikom, aby poświęcili czas na dokładne zrozumienie tych dokumentów, ponieważ to one są podstawą do prawidłowego i bezpiecznego zastosowania płyt żerańskich w projekcie.
Parametry techniczne płyty żerańskiej: jak zbrojenie kształtuje jej możliwości?
Zrozumienie, jak zbrojenie wpływa na parametry techniczne płyty żerańskiej, jest kluczowe dla jej prawidłowego doboru i zastosowania. To nie tylko kwestia teorii, ale przede wszystkim praktyki inżynierskiej.
Związek między liczbą splotów a nośnością (kN/m²)
Istnieje bezpośredni i fundamentalny związek między liczbą splotów sprężających a nośnością płyty. Nośność, wyrażana w kiloniutonach na metr kwadratowy (kN/m²), informuje nas o tym, jakie obciążenie użytkowe i stałe (oprócz ciężaru własnego płyty) dany element jest w stanie bezpiecznie przenieść. Im więcej splotów o odpowiedniej średnicy zostanie zastosowanych w przekroju płyty, tym większą nośność może ona osiągnąć. Producenci zawsze udostępniają szczegółowe tablice nośności, które pozwalają projektantom dobrać optymalny typ płyty do konkretnych wymagań projektowych.
Wpływ wysokości przekroju na maksymalną rozpiętość stropu
Wysokość, czyli grubość płyty, jest kolejnym krytycznym parametrem. Ma ona ogromny wpływ na jej nośność i maksymalną rozpiętość, jaką może osiągnąć. Im wyższa płyta, tym większa jej sztywność i moment bezwładności, co przekłada się na możliwość stosowania jej na większych rozpiętościach bez nadmiernych ugięć. Na rynku dostępne są płyty o różnych wysokościach, od popularnych 15 cm, 20 cm, 26,5 cm, 32 cm, aż po specjalistyczne rozwiązania do 40-50 cm. Dzięki temu płyty żerańskie mogą być stosowane na rozpiętościach od kilku do nawet 16-18 metrów, co jest ich ogromną zaletą w projektowaniu otwartych przestrzeni.
Ognioodporność a otulina zbrojenia: co mówią normy?
Odpowiednia otulina zbrojenia, czyli warstwa betonu pokrywająca stal, jest absolutnie kluczowa dla trwałości i bezpieczeństwa konstrukcji. Jej głównym zadaniem jest ochrona stali sprężającej przed korozją, która mogłaby osłabić element i doprowadzić do awarii. Ponadto, grubość otuliny ma bezpośredni wpływ na ognioodporność płyty. Normy budowlane precyzyjnie określają minimalne grubości otuliny w zależności od klasy ekspozycji i wymaganej klasy odporności ogniowej. Zaniedbanie tego aspektu to proszenie się o problemy, zarówno w kontekście trwałości, jak i bezpieczeństwa pożarowego.
Rola sprężenia w ograniczaniu ugięć i zarysowań
Podsumowując, sprężenie w płytach żerańskich to prawdziwy game changer. Wprowadzając wstępne naprężenia ściskające, technologia ta skutecznie ogranicza ugięcia płyty pod wpływem obciążeń użytkowych. Co więcej, co dla mnie jest równie ważne, zapobiega powstawaniu zarysowań w strefie rozciąganej. Brak zarysowań nie tylko poprawia estetykę i trwałość elementu, ale także chroni zbrojenie przed szkodliwym działaniem czynników zewnętrznych. To właśnie ta zdolność do kontrolowania ugięć i eliminowania zarysowań czyni płyty żerańskie tak atrakcyjnym rozwiązaniem w budownictwie.
Płyty żerańskie: praktyczne aspekty projektowania i montażu
Teoretyczna wiedza o zbrojeniu to jedno, ale w praktyce inżynierskiej równie ważne są aspekty projektowania i montażu. Właśnie tutaj pojawiają się wyzwania, które należy świadomie adresować.
Problem "klawiszowania" płyt: dlaczego występuje i jak mu zapobiegać?
Jednym z najczęściej omawianych problemów w kontekście płyt żerańskich jest zjawisko "klawiszowania". Polega ono na nierównomiernym uginaniu się sąsiednich, niezazbrojonych poprzecznie płyt, co może prowadzić do powstawania widocznych różnic poziomów na powierzchni stropu i pęknięć w warstwach wykończeniowych. Aby skutecznie mu zapobiegać, stosuje się kilka sprawdzonych metod. Najczęściej jest to zbrojenie wieńcowe, które spina płyty na obwodzie stropu, lub dozbrojenie poprzeczne w połączeniach międzypłytowych. W niektórych systemach konieczne jest również wykonanie warstwy nadbetonu (tzw. toppingu), która dodatkowo usztywnia strop i zapewnia jego monolityczną pracę. Zawsze podkreślam, że ignorowanie tego problemu to prosta droga do reklamacji i niezadowolenia inwestora.

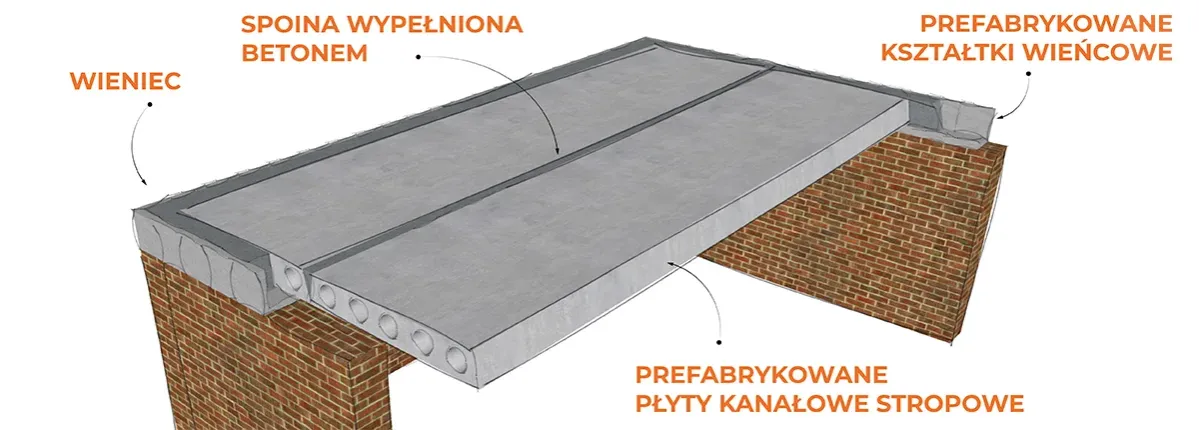

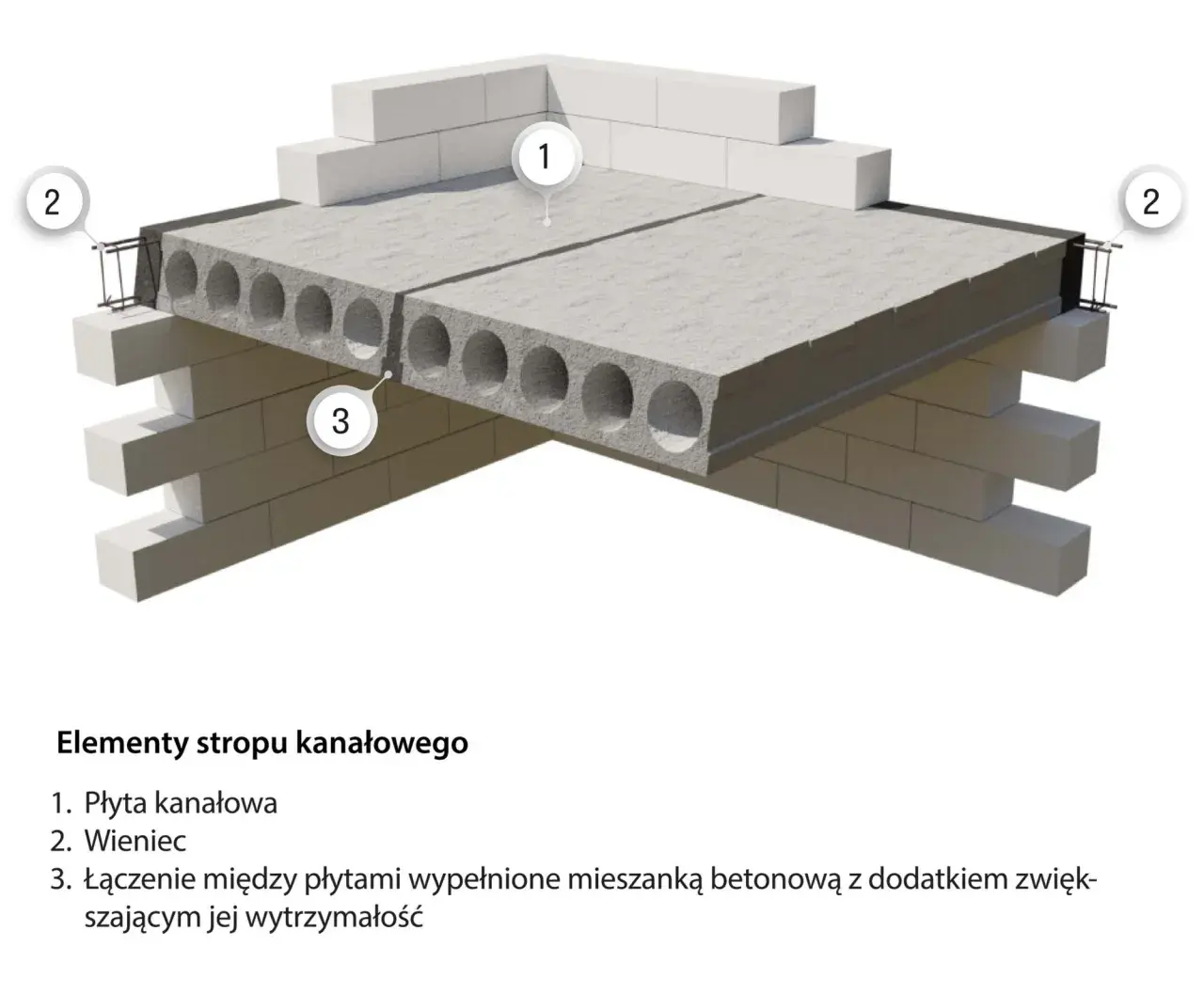

Zbrojenie wieńców i połączeń międzypłytowych: klucz do monolitycznej pracy stropu
Aby strop z płyt żerańskich pracował jako jedna, spójna konstrukcja, niezbędne jest odpowiednie zbrojenie wieńców i połączeń międzypłytowych. Wieńce, czyli żelbetowe belki obwodowe, spinają ściany i płyty, zapewniając sztywność przestrzenną budynku. Zbrojenie połączeń międzypłytowych, często realizowane poprzez spawanie wystających pętli zbrojeniowych lub zalewanie przestrzeni między płytami betonem z dodatkowym zbrojeniem, jest kluczowe dla zapewnienia monolitycznej pracy stropu. To właśnie te elementy sprawiają, że cały strop działa jako tarcza, równomiernie rozkładając obciążenia i skutecznie zapobiegając wspomnianemu "klawiszowaniu".
Wykonywanie otworów w płytach kanałowych: co wolno, a czego unikać?
Wykonywanie otworów w płytach kanałowych to aspekt, który wymaga szczególnej uwagi. Ze względu na obecność kanałów i zbrojenia sprężającego, możliwości ingerencji w konstrukcję są ograniczone. Otwory należy zawsze projektować z wyprzedzeniem i konsultować z producentem lub projektantem konstrukcji. Zazwyczaj dopuszczalne jest wykonywanie mniejszych otworów w osi kanałów, ale wiercenie przez sploty sprężające jest absolutnie niedopuszczalne, ponieważ prowadzi do utraty nośności. Niestety, ta trudność w tworzeniu otworów jest jedną z wad tej technologii, co wymaga precyzyjnego planowania instalacji i wentylacji już na etapie projektu.
Płyta żerańska w nowoczesnym budownictwie: zalety i wyzwania
Płyty żerańskie, mimo pewnych wyzwań, wciąż stanowią bardzo atrakcyjne rozwiązanie w nowoczesnym budownictwie. Ich zalety często przeważają nad ograniczeniami, zwłaszcza w kontekście efektywności i ekonomii projektu.
Porównanie z innymi technologiami: strop monolityczny vs. płyta kanałowa
Kiedy rozważamy wybór stropu, często stajemy przed dylematem: strop monolityczny czy prefabrykowany? Płyty żerańskie mają tu wyraźną przewagę, zwłaszcza jeśli chodzi o szybkość montażu. W przeciwieństwie do stropów monolitycznych, które wymagają szalowania, zbrojenia na placu budowy i długiego czasu wiązania betonu, płyty kanałowe są gotowe do ułożenia. To znacząco skraca czas realizacji inwestycji, co jest kluczowe dla deweloperów i wykonawców, którzy cenią sobie efektywność i terminowość.
Zalety, które doceniają deweloperzy: szybkość, koszt i jakość
Z mojego doświadczenia wynika, że deweloperzy szczególnie cenią sobie następujące zalety płyt żerańskich:
- Szybkość montażu: Prefabrykacja znacznie skraca czas budowy, co przekłada się na szybszy zwrot z inwestycji.
- Duże rozpiętości: Umożliwiają projektowanie przestronnych wnętrz bez gęstej siatki słupów, co jest bardzo pożądane w nowoczesnej architekturze.
- Wysoka nośność: Idealne do budownictwa mieszkaniowego wielorodzinnego, obiektów użyteczności publicznej, hal przemysłowych i magazynów, gdzie wymagane są duże obciążenia użytkowe.
- Kontrola jakości: Produkcja w zakładzie prefabrykacji zapewnia wysoką i powtarzalną jakość elementów, minimalizując ryzyko błędów wykonawczych na budowie.
Ograniczenia i wyzwania: kiedy płyta żerańska nie będzie najlepszym wyborem?
Nie ma rozwiązań idealnych, a płyty żerańskie również mają swoje ograniczenia, które należy wziąć pod uwagę:

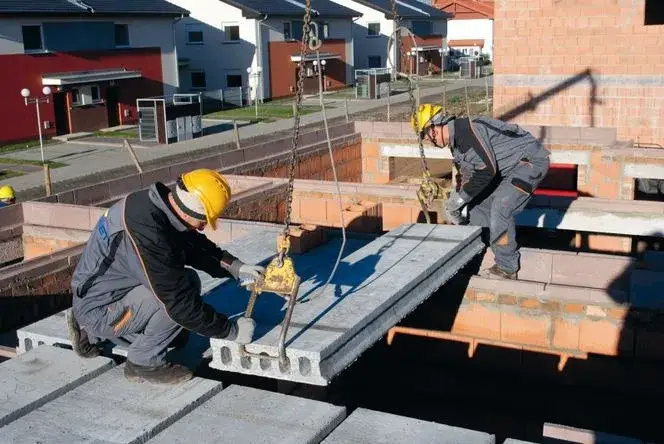

- Konieczność użycia ciężkiego sprzętu: Montaż płyt wymaga zastosowania dźwigu, co generuje dodatkowe koszty i wymaga odpowiedniej logistyki na placu budowy.
- Ograniczenia w kształtowaniu: Trudność w tworzeniu stropów o nieregularnych kształtach i otworów o nietypowym umiejscowieniu; otwory należy projektować z wyprzedzeniem, co może być wyzwaniem w przypadku zmian projektowych.
- Problem "klawiszowania": Wymaga dodatkowych zabiegów (zbrojenie wieńcowe, nadbeton), co zwiększa pracochłonność i koszty w porównaniu do stropów monolitycznych.
Świadomy wybór i zastosowanie płyty żerańskiej w projekcie
Podjęcie świadomej decyzji o zastosowaniu płyt żerańskich wymaga gruntownej analizy i współpracy z dostawcami. Jako ekspert, zawsze zalecam szczegółowe podejście do każdego projektu.
Kluczowe pytania, które należy zadać dostawcy prefabrykatów
Zanim zdecydujemy się na konkretnego dostawcę, warto zadać mu kilka kluczowych pytań, które pomogą nam podjąć najlepszą decyzję:
- Jakie typy płyt żerańskich są dostępne i jakie są ich maksymalne rozpiętości dla określonych obciążeń?
- Jakie są szczegółowe schematy zbrojenia dla poszczególnych typów płyt i ich nośności?
- Jakie są dostępne szerokości i wysokości płyt, aby dopasować je do projektu?
- Jakie są możliwości i ograniczenia dotyczące wykonywania otworów w płytach?
- Czy dostawca udostępnia tablice nośności i szczegółowe karty katalogowe dla swoich produktów?
Przeczytaj również: Zbrojenie posadzki: Wybierz siatkę i zamontuj ją poprawnie!
Checklista dla inżyniera i wykonawcy: o czym nie można zapomnieć?
Dla inżyniera i wykonawcy, którzy pracują z płytami żerańskimi, przygotowałem krótką checklistę, która pomoże uniknąć typowych błędów:
- Dokładna analiza dokumentacji technicznej i kart katalogowych producenta.
- Weryfikacja schematu zbrojenia pod kątem wymagań projektowych i obciążeń.
- Zapewnienie prawidłowego zbrojenia wieńcowego i połączeń międzypłytowych w celu zapobiegania "klawiszowaniu".
- Precyzyjne zaplanowanie i projektowanie wszystkich otworów w płytach przed ich produkcją.
- Zapewnienie odpowiedniego sprzętu montażowego (dźwigu) na placu budowy.
- Przestrzeganie zaleceń producenta dotyczących prawidłowego oparcia płyt na podporach.
