Współczesne budownictwo stawia przed nami wyzwania, które wymagają innowacyjnych rozwiązań. Jednym z nich jest konieczność zapewnienia trwałości i estetyki murów, zwłaszcza tych wznoszonych w technologii cienkich spoin. Zbrojenie do cienkich spoin, choć często niedoceniane, jest kluczowym elementem, który chroni konstrukcję przed pęknięciami i zarysowaniami. Jako Radosław Kowalski, chciałbym podzielić się moją wiedzą i doświadczeniem, aby pomóc profesjonalistom z branży budowlanej zrozumieć, kiedy i dlaczego to rozwiązanie jest absolutnie niezbędne dla zapewnienia długowieczności i bezpieczeństwa każdego budynku.
Zbrojenie do cienkich spoin klucz do trwałości murów i eliminacji pęknięć
- Zbrojenie w spoinach wspornych przejmuje naprężenia rozciągające, skutecznie zapobiegając pęknięciom i zarysowaniom w murach, szczególnie w przypadku nowoczesnych materiałów.
- Jest absolutnie niezbędne w strefach podokiennych, długich ścianach, połączeniach ścian działowych z nośnymi oraz w obszarach nadproży.
- Na rynku dostępne są innowacyjne systemy takie jak Murfor® Compact (siatka w rolce) oraz klasyczne kratownice Murfor® EFS, oferujące różne warianty materiałowe (ocynk, nierdzewna).
- Kluczowe dla skuteczności montażu jest pełne zatopienie zbrojenia w zaprawie (min. 2 cm otuliny od krawędzi) oraz prawidłowe wykonywanie zakładów (min. 20-25 cm).
- Najczęstsze błędy wykonawcze to brak otuliny, zbyt krótkie zakłady, niewłaściwe umiejscowienie oraz stosowanie przypadkowych prętów zamiast dedykowanych systemów.
- Zbrojenie jest szczególnie ważne w murach z betonu komórkowego i silikatów, gdzie producenci określają konkretne zasady jego stosowania.
Zbrojenie do cienkich spoin to nic innego jak specjalnie zaprojektowany element konstrukcyjny, którego głównym zadaniem jest przejmowanie lokalnych naprężeń rozciągających w murze. To właśnie te naprężenia są najczęstszą przyczyną powstawania nieestetycznych, a często i niebezpiecznych pęknięć oraz zarysowań. Muszę podkreślić, że w dobie nowoczesnych materiałów budowlanych, takich jak beton komórkowy czy silikaty, które charakteryzują się mniejszą odkształcalnością niż tradycyjne cegły, rola tego zbrojenia staje się absolutnie fundamentalna. Bez niego, nawet najlepiej wykonany mur jest narażony na uszkodzenia.
Od pęknięć do stabilności: Główne korzyści ze stosowania zbrojenia spoin wspornych
W mojej praktyce wielokrotnie przekonałem się, jak wiele problemów można uniknąć, stosując odpowiednie zbrojenie w spoinach wspornych. Korzyści są naprawdę znaczące:
- Zapobieganie skutkom nierównomiernego osiadania: Zbrojenie pomaga rozłożyć naprężenia wynikające z różnic w osiadaniu gruntu, minimalizując ryzyko pęknięć.
- Odporność na siły wiatru: Wzmacnia mur, czyniąc go bardziej odpornym na parcie i ssanie wiatru, co jest szczególnie ważne w wysokich budynkach.
- Kontrola naprężeń skurczowych i termicznych: Materiały budowlane kurczą się i rozszerzają pod wpływem zmian temperatury i wilgotności. Zbrojenie skutecznie przejmuje te naprężenia.
- Zwiększenie nośności i stateczności muru: W niektórych przypadkach zbrojenie może przyczynić się do zwiększenia ogólnej wytrzymałości konstrukcji.
- Możliwość ograniczenia dylatacji: Dzięki kontroli naprężeń, w niektórych sytuacjach możemy zwiększyć odległości między dylatacjami, co upraszcza projekt i wykonawstwo.
Dlaczego współczesne materiały (beton komórkowy, silikaty) wymagają dodatkowego wzmocnienia?
To pytanie, które często słyszę na budowie. Odpowiedź jest prosta: beton komórkowy i silikaty, choć mają wiele zalet, takich jak doskonała izolacyjność termiczna czy wysoka wytrzymałość na ściskanie, są jednocześnie mniej odkształcalne niż tradycyjne cegły. Oznacza to, że gorzej znoszą ruchy konstrukcji czy naprężenia wynikające z osiadania czy zmian temperatury. Są po prostu bardziej kruche i podatne na zarysowania. Zbrojenie w cienkiej spoinie staje się więc ich naturalnym uzupełnieniem, które kompensuje te właściwości, zapewniając integralność i trwałość muru na lata.
Kiedy zbrojenie muru jest absolutnie konieczne: Identyfikacja stref krytycznych
Rozumiem, że każdy projektant i wykonawca dąży do optymalizacji kosztów, ale są miejsca, gdzie oszczędności na zbrojeniu mogą okazać się niezwykle kosztowne w przyszłości. Z mojego doświadczenia wynika, że istnieją strefy w murze, które bezwzględnie wymagają wzmocnienia. Pamiętajmy, że prewencja jest zawsze tańsza niż naprawa.

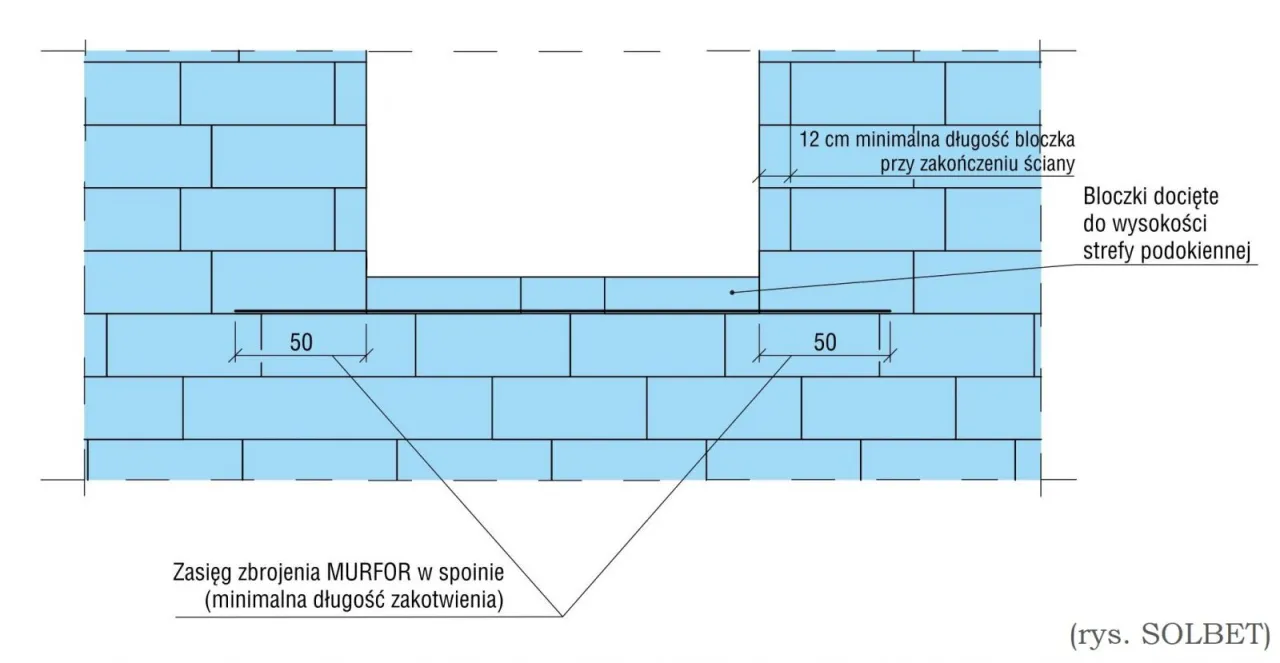

Strefa podokienna: Jak skutecznie wyeliminować najczęstszą przyczynę pęknięć?
Strefa podokienna to absolutny numer jeden na liście miejsc, gdzie zbrojenie jest niezbędne. Charakterystyczne pęknięcia schodkowe, rozchodzące się od naroży otworów okiennych, to prawdziwa zmora wielu budynków. Aby im zapobiec, zbrojenie należy umieścić w najwyższej spoinie pod dolną krawędzią otworu. Co ważne, musi być ono dłuższe niż szerokość otworu, z zakotwieniem co najmniej 50 cm po obu stronach. Tylko takie podejście gwarantuje skuteczne przejęcie naprężeń i eliminuje ryzyko pęknięć.
Długie, proste ściany: Jak zbrojenie kontroluje skurcz i naprężenia termiczne?
W długich odcinkach ścian, zwłaszcza tych pozbawionych regularnych otworów, naprężenia skurczowe i termiczne mogą prowadzić do powstawania pionowych pęknięć. Rozmieszczenie zbrojenia równomiernie na całej wysokości muru pozwala skutecznie kontrolować te naprężenia. Dzięki temu możemy często zwiększyć odległości między dylatacjami, co jest korzystne zarówno dla estetyki, jak i dla kosztów wykonawstwa.
Połączenie ściany działowej z nośną: Gwarancja trwałego i estetycznego styku
Ściany działowe, choć nie przenoszą dużych obciążeń, są narażone na pęknięcia, zwłaszcza te wynikające z ugięcia stropu. Zbrojenie w pierwszych dolnych spoinach ściany działowej pomaga przeciwdziałać tym problemom. Ponadto, jest ono niezwykle ważne dla prawidłowego połączenia ściany działowej ze ścianą nośną, zapewniając trwałość i estetykę styku. Nikt nie chce widzieć pęknięć na styku dwóch ścian!
Inne newralgiczne miejsca: Nadproża, zmiany wysokości i pierwsza warstwa muru
Poza wymienionymi, istnieją inne obszary, które również wymagają wzmocnienia zbrojeniem. Zaliczyć do nich mogę:
- Strefy nadprożowe: Tutaj zbrojenie ma za zadanie skompensować koncentrację naprężeń.
- Miejsca zmiany wysokości muru: Różnice w odkształceniach mogą prowadzić do pęknięć, a zbrojenie pomaga je zminimalizować.
- Pierwsza warstwa muru: Często zaleca się zbrojenie pierwszej warstwy muru, aby zapewnić jego stabilność i rozłożyć ewentualne naprężenia wynikające z podłoża.
- Narożniki i skrzyżowania ścian: W tych miejscach koncentrują się naprężenia, dlatego prawidłowe zbrojenie jest kluczowe dla uniknięcia pęknięć.
Przegląd systemów zbrojenia dostępnych na polskim rynku: Co wybrać?
Rynek oferuje nam kilka sprawdzonych rozwiązań. Jako ekspert, zawsze polecam stosowanie dedykowanych systemów, które zostały zaprojektowane z myślą o cienkich spoinach. Unikajmy improwizacji, ponieważ może to prowadzić do poważnych konsekwencji.

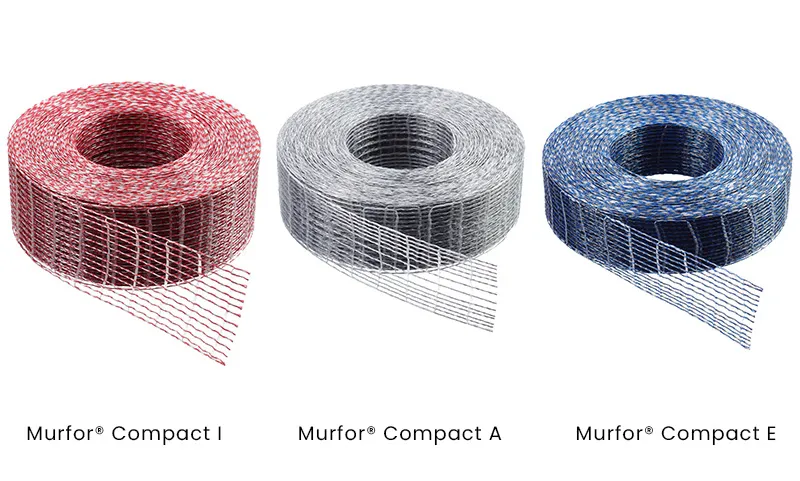

Murfor® Compact: Rewolucyjna siatka w rolce, która przyspiesza pracę
Murfor® Compact to innowacja, która zrewolucjonizowała sposób zbrojenia murów. Jest to siatka wykonana ze stalowych linek zatopionych w specjalnej tkaninie z włókna szklanego, dostarczana w poręcznych 30-metrowych rolkach. Jej największą zaletą jest eliminacja konieczności wykonywania zakładów na długich odcinkach, co znacząco przyspiesza pracę i ogranicza odpady. Dostępne są dwa główne warianty: Murfor® Compact I, wykonany ze stali ocynkowanej, przeznaczony do środowiska suchego, oraz Murfor® Compact E, ze stali nierdzewnej, idealny do środowiska wilgotnego, na przykład w elewacjach. To naprawdę przemyślany i efektywny system.
Klasyczne kratownice zbrojeniowe (Murfor® EFS): Sprawdzone rozwiązanie do cienkich spoin
Tradycyjne zbrojenie w formie kratownic to również bardzo efektywne i sprawdzone rozwiązanie. Składa się z dwóch równoległych drutów połączonych sinusoidalnym prętem. Na polskim rynku najpopularniejszym systemem jest Murfor®, dostępny w wersji EFS, dedykowanej do cienkich spoin (charakteryzującej się płaskimi prętami), oraz Murfor® RND, przeznaczonej do zapraw tradycyjnych. Kratownice są dostępne w różnych szerokościach i standardach wykończenia ocynkowane lub ze stali nierdzewnej. Chciałbym tu jednak wyraźnie zaznaczyć: stosowanie przypadkowych prętów zbrojeniowych jest poważnym błędem! Nie tylko nie mieszczą się one w cienkiej spoinie, ale przede wszystkim nie pracują efektywnie, a ich użycie może prowadzić do osłabienia muru zamiast jego wzmocnienia.
Porównanie systemów: Kiedy rolka wygrywa z kratownicą i na co zwrócić uwagę przy wyborze?
Wybór między Murfor® Compact a tradycyjnymi kratownicami zależy od specyfiki projektu i preferencji wykonawcy. Przygotowałem krótkie porównanie, które może pomóc w podjęciu decyzji:
| Cecha | Murfor® Compact (siatka w rolce) | Tradycyjne kratownice (Murfor® EFS) |
|---|---|---|
| Długość dostępnych elementów | 30-metrowe rolki | Standardowe długości (np. 3 m) |
| Szybkość montażu | Bardzo szybki, bez konieczności cięcia i łączenia na długich odcinkach | Szybki, ale wymaga cięcia i łączenia na zakład |
| Konieczność wykonywania zakładów | Zazwyczaj brak na długich odcinkach | Wymagane zakłady (min. 20-25 cm) |
| Elastyczność w dopasowaniu do długości muru | Łatwe dopasowanie poprzez cięcie z rolki | Wymaga precyzyjnego planowania i cięcia |
| Dostępne materiały (ocynk/nierdzewna) | Tak (Murfor® Compact I i E) | Tak |
Stal ocynkowana czy nierdzewna? Dobór materiału zbrojenia do warunków pracy
Wybór odpowiedniego materiału zbrojenia jest równie ważny jak jego prawidłowy montaż. Zawsze kieruję się zasadą, że środowisko pracy decyduje o rodzaju stali. W przypadku, gdy mur będzie znajdował się w środowisku suchym (np. ściany wewnętrzne, ściany zewnętrzne chronione warstwą ocieplenia i tynku), w zupełności wystarczy stal ocynkowana (np. Murfor® Compact I). Jeśli jednak zbrojenie będzie narażone na wilgoć lub agresywne środowisko (np. elewacje, mury w strefach podmokłych), bezwzględnie należy zastosować stal nierdzewną (np. Murfor® Compact E). To zapewni długotrwałą ochronę przed korozją i zachowanie właściwości zbrojenia.
Montaż zbrojenia krok po kroku: Profesjonalny poradnik wykonawczy
Prawidłowy montaż zbrojenia do cienkich spoin to klucz do jego efektywności. Nawet najlepszy materiał nie spełni swojej roli, jeśli zostanie źle ułożony. Dlatego zawsze zwracam uwagę na szczegóły.
Przygotowanie podłoża i zaprawy: Fundament prawidłowego montażu
Zanim przystąpimy do układania zbrojenia, musimy zadbać o odpowiednie przygotowanie podłoża i zaprawy. Powierzchnia bloczków powinna być czysta, sucha i wolna od kurzu. Niezwykle ważne jest również stosowanie specjalnej kielni systemowej (dozownika) do nakładania zaprawy klejowej. To narzędzie gwarantuje równomierną grubość spoiny, zazwyczaj w zakresie 1-3 mm, co jest absolutnie kluczowe dla prawidłowego zatopienia i pracy zbrojenia. Bez tego, zbrojenie może nie mieć odpowiedniej otuliny lub stykać się bezpośrednio z bloczkami, tracąc swoją funkcję.
Technika aplikacji: Jak idealnie rozłożyć zaprawę i zatopić w niej zbrojenie?
Oto kroki, które zawsze rekomenduję moim wykonawcom:
- Nałożenie pierwszej warstwy zaprawy: Za pomocą kielni systemowej równomiernie rozprowadź warstwę zaprawy na ułożonych bloczkach. Grubość tej warstwy powinna być taka, aby zbrojenie mogło być w niej całkowicie zatopione.
- Ułożenie zbrojenia: Ostrożnie ułóż element zbrojenia (czy to siatkę z rolki, czy kratownicę) na świeżej zaprawie. Upewnij się, że jest ono wyśrodkowane w spoinie i zachowuje odpowiedni dystans od krawędzi muru.
- Zatopienie zbrojenia: Delikatnie wciśnij zbrojenie w zaprawę, tak aby było ono w pełni zatopione i nie wystawało ponad jej powierzchnię. Ważne jest, aby zbrojenie nie stykało się bezpośrednio z bloczkami musi być otulone zaprawą ze wszystkich stron.
- Nałożenie drugiej warstwy zaprawy: Na zatopione zbrojenie nałóż kolejną, cienką warstwę zaprawy, wyrównując spoinę do wymaganej grubości.
- Ułożenie kolejnej warstwy bloczków: Po zatopieniu zbrojenia i wyrównaniu spoiny, można przystąpić do układania kolejnej warstwy bloczków.
Klucz do sukcesu: Zachowanie ciągłości: Prawidłowe wykonywanie zakładów i obróbka narożników
Ciągłość zbrojenia to podstawa jego skuteczności. Jeśli stosujemy kratownice o stałej długości, zakłady muszą być wykonane starannie. Zalecam, aby ich długość wynosiła minimum 20-25 cm. To gwarantuje, że obciążenia będą przenoszone płynnie między kolejnymi odcinkami zbrojenia. Równie istotna jest prawidłowa obróbka zbrojenia w narożnikach i na skrzyżowaniach ścian. Zbrojenie powinno być odpowiednio zagięte lub połączone, aby zapewnić ciągłość wzmocnienia w tych newralgicznych punktach, gdzie koncentrują się naprężenia.
Kontrola wykonania: Jak sprawdzić, czy zbrojenie zostało ułożone poprawnie?
Po montażu zawsze zalecam przeprowadzenie szybkiej kontroli. Oto, na co zwracam uwagę:
- Pełne zatopienie: Upewnij się, że zbrojenie jest całkowicie zatopione w zaprawie i nie ma bezpośredniego kontaktu z bloczkami.
- Odpowiednia otulina: Sprawdź, czy zachowano co najmniej 2 cm otuliny zaprawy od zewnętrznej i wewnętrznej krawędzi ściany. Brak otuliny może prowadzić do korozji zbrojenia.
- Prawidłowe zakłady: W miejscach łączenia zbrojenia na zakład, upewnij się, że długość zakładu jest zgodna z zaleceniami (min. 20-25 cm).
- Ciągłość w narożnikach: Zweryfikuj, czy zbrojenie jest ciągłe i prawidłowo ułożone w narożnikach i na skrzyżowaniach ścian.
Top 5 błędów wykonawczych, które zniweczą efekt zbrojenia i jak ich unikać
Niestety, nawet przy najlepszych chęciach, na budowie zdarzają się błędy. Oto lista najczęściej popełnianych, które mogą zniweczyć całą pracę i jak ich uniknąć:
- Niewłaściwe umiejscowienie zbrojenia: Często widzę zbrojenie ułożone bezpośrednio na bloczkach, bez odpowiedniej warstwy zaprawy pod spodem. Konsekwencja? Brak otuliny, brak współpracy zbrojenia z murem i szybka korozja. Jak unikać: Zawsze upewnij się, że zbrojenie jest całkowicie zatopione w zaprawie, z minimum 2 cm otuliny z każdej strony.
- Brak ciągłości zbrojenia: Niewykonanie zakładów lub ich zbyt mała długość, zwłaszcza w narożnikach, to prosta droga do pęknięć. Zbrojenie musi pracować jako całość. Jak unikać: Stosuj zakłady o długości minimum 20-25 cm dla kratownic i zapewnij ciągłość zbrojenia w narożnikach, odpowiednio je zaginając lub łącząc.
- Zastosowanie niewłaściwej zaprawy lub jej niedostateczna ilość: Użycie zaprawy tradycyjnej zamiast klejowej do cienkich spoin, lub zbyt mała ilość zaprawy, uniemożliwia prawidłowe zatopienie zbrojenia. Jak unikać: Zawsze stosuj dedykowaną zaprawę klejową do cienkich spoin i używaj kielni systemowej, aby zapewnić odpowiednią i równomierną grubość spoiny.
- Brak zbrojenia w krytycznych miejscach: Pominięcie zbrojenia w strefach podokiennych czy długich ścianach to proszenie się o kłopoty. Te miejsca są najbardziej narażone na pęknięcia. Jak unikać: Ściśle przestrzegaj projektu i zaleceń producentów materiałów. Zawsze zbroj w strefach podokiennych, długich ścianach i połączeniach.
- Stosowanie przypadkowych prętów zbrojeniowych: Zamiast dedykowanych systemów, niektórzy wykonawcy próbują używać zwykłych prętów zbrojeniowych. Te pręty są zbyt grube, nie mieszczą się w cienkiej spoinie i nie pracują efektywnie, a wręcz mogą osłabiać mur. Jak unikać: Inwestuj w sprawdzone systemy zbrojenia do cienkich spoin, takie jak Murfor® Compact lub Murfor® EFS, które są zaprojektowane do tego celu.
Zbrojenie w praktyce: Specyfika dla różnych materiałów murowych
Różne materiały ścienne mają swoje specyficzne wymagania, które należy uwzględnić przy projektowaniu i wykonawstwie zbrojenia.
Beton komórkowy (H+H, Ytong, Solbet): Kluczowe zasady zbrojenia
W murach z betonu komórkowego, takich jak bloczki H+H, Ytong czy Solbet, zbrojenie jest szczególnie zalecane w strefach podokiennych. Producenci tych materiałów często precyzują, że powinno ono znaleźć się w ostatniej spoinie pod otworem. Zawsze warto zapoznać się z instrukcjami konkretnego producenta, ponieważ mogą się one nieznacznie różnić.
Bloczki silikatowe (Silka): Gdzie i ile zbrojenia stosować zgodnie z zaleceniami?
Podobnie jak w przypadku betonu komórkowego, bloczki silikatowe (np. Silka) również wymagają wzmocnienia. Producenci silikatów zalecają umieszczanie zbrojenia w co najmniej dwóch spoinach pod otworem okiennym. Jest to kluczowe dla zapobiegania pęknięciom w tych wrażliwych miejscach.
Ceramika poryzowana na cienką spoinę: Czy zasady są takie same?
Choć technologia cienkiej spoiny jest rzadziej stosowana w przypadku ceramiki poryzowanej niż w betonie komórkowym czy silikatach, zasady zbrojenia w miejscach koncentracji naprężeń pozostają analogiczne. Wszędzie tam, gdzie występują otwory, długie ściany czy zmiany wysokości, warto rozważyć zastosowanie zbrojenia, aby zapewnić maksymalną trwałość i estetykę muru.
Podsumowanie: Czy zbrojenie do cienkich spoin to koszt, czy inwestycja w trwałość na lata? Jak zbrojenie wpływa na długoterminową wartość i bezpieczeństwo budynku?
Dla mnie odpowiedź jest oczywista: zbrojenie do cienkich spoin to nie koszt, lecz strategiczna inwestycja w długoterminową wartość i bezpieczeństwo budynku. Zapobiega ono powstawaniu kosztownych w naprawie pęknięć i zarysowań, które nie tylko szpecą elewację, ale mogą również wpływać na integralność konstrukcji. Dzięki niemu mur zachowuje swoją stabilność, estetykę i funkcjonalność przez wiele lat, co przekłada się na zadowolenie inwestora i spokojny sen wykonawcy. To niewielki wydatek w porównaniu do potencjalnych problemów i kosztów, jakie mogą wyniknąć z jego braku.
Przeczytaj również: Dystanse betonowe: Klucz do trwałości. Dobór, montaż, błędy
Ostateczne rekomendacje: Kiedy nie można rezygnować ze zbrojenia?
Na koniec chciałbym podkreślić, że istnieją sytuacje, w których rezygnacja ze zbrojenia do cienkich spoin jest po prostu niedopuszczalna. Są to:
- Strefy podokienne: Absolutny priorytet, aby uniknąć pęknięć schodkowych.
- Długie odcinki ścian: Niezbędne do kontroli naprężeń skurczowych i termicznych.
- Połączenia ścian działowych z nośnymi: Gwarancja trwałego i estetycznego styku.
- Strefy nadprożowe i zmiany wysokości muru: Miejsca koncentracji naprężeń.
- Mur z betonu komórkowego i silikatów: Ze względu na ich mniejszą odkształcalność.
Pamiętajmy, że odpowiedzialne podejście do projektowania i wykonawstwa to podstawa trwałego i bezpiecznego budownictwa.
