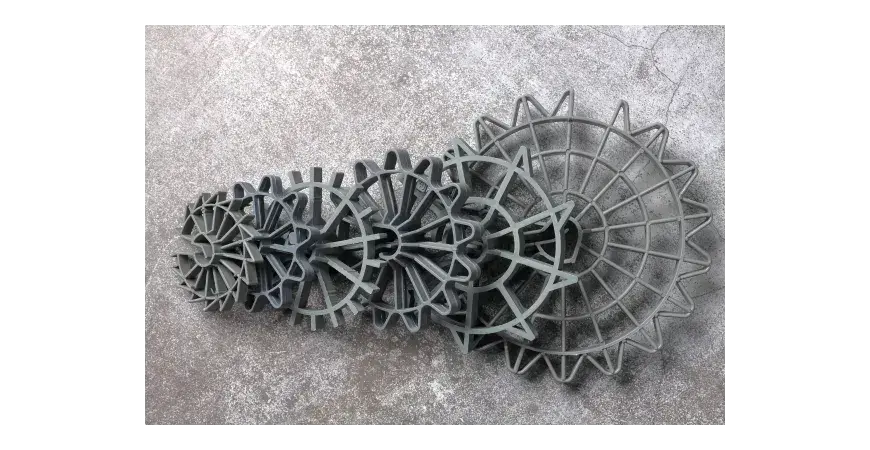

Dystanse betonowe: Klucz do trwałości. Dobór, montaż, błędy

Dystanse betonowe, często nazywane podkładkami dystansowymi, to niewielkie, lecz absolutnie kluczowe elementy w każdej konstrukcji żelbetowej. Ich zadaniem jest precyzyjne utrzymanie zbrojenia w odpowiedniej pozycji, zapewniając wymaganą grubość otuliny betonowej. Bez nich trwałość i bezpieczeństwo konstrukcji byłyby poważnie zagrożone. W tym eksperckim przewodniku omówię szczegółowo rodzaje dystansów, ich zastosowania, kluczowe parametry doboru oraz prawidłowy montaż, aby Twoje projekty były solidne i długowieczne.

Zapewnienie odpowiedniej otuliny zbrojenia to absolutna podstawa, której znaczenia nie da się przecenić. To właśnie ona decyduje o tym, jak długo konstrukcja będzie służyć, zanim pojawią się pierwsze oznaki degradacji. Ale co dokładnie rozumiemy przez otulinę i dlaczego jest ona tak fundamentalna?

Dlaczego precyzyjna otulina zbrojenia to fundament trwałości każdej konstrukcji?

Otulina betonowa to warstwa betonu, która otacza pręty zbrojeniowe, oddzielając je od środowiska zewnętrznego. Jej podstawowe funkcje są wielorakie i mają kluczowe znaczenie dla długowieczności i bezpieczeństwa całej konstrukcji. Po pierwsze, chroni zbrojenie przed korozją. Stal, wystawiona na działanie wilgoci, tlenu i substancji agresywnych, szybko rdzewieje, co prowadzi do zwiększenia objętości prętów, pękania betonu i utraty nośności. Po drugie, otulina zapewnia odpowiednią przyczepność stali do betonu, co jest niezbędne do prawidłowego przenoszenia naprężeń w konstrukcji żelbetowej. Bez dobrej przyczepności zbrojenie nie będzie efektywnie współpracować z betonem. Po trzecie, zwiększa odporność ogniową konstrukcji, opóźniając nagrzewanie się stali i utratę jej właściwości mechanicznych w przypadku pożaru. Wszystkie te aspekty są szczegółowo regulowane przez normy budowlane, w tym Eurokod 2 (PN-EN 1992-1-1), który precyzuje wymagania dotyczące minimalnej grubości otuliny.

Jakie zagrożenia niesie za sobą nieprawidłowa grubość otuliny?

Jako inżynier z doświadczeniem, widziałem wiele przypadków, gdzie pozornie drobne zaniedbanie w postaci nieprawidłowej otuliny prowadziło do poważnych problemów. Zbyt mała lub nierówna grubość otuliny to prosta droga do katastrofy. Oto główne zagrożenia:

• Przyspieszona korozja zbrojenia: Cienka warstwa betonu nie stanowi wystarczającej bariery dla wilgoci i agresywnych czynników, co prowadzi do szybkiego rdzewienia stali.
• Spadek nośności konstrukcji: Skorodowane zbrojenie traci swoje właściwości wytrzymałościowe, a pękający beton osłabia cały element.
• Pęknięcia betonu: Produkty korozji (rdza) mają większą objętość niż stal, co generuje naprężenia rozciągające w betonie i prowadzi do jego pękania i odpadania.
• Obniżenie odporności ogniowej: Zbrojenie znajdujące się zbyt blisko powierzchni betonu szybciej się nagrzewa w przypadku pożaru, co skraca czas, przez jaki konstrukcja może pełnić swoją funkcję nośną.

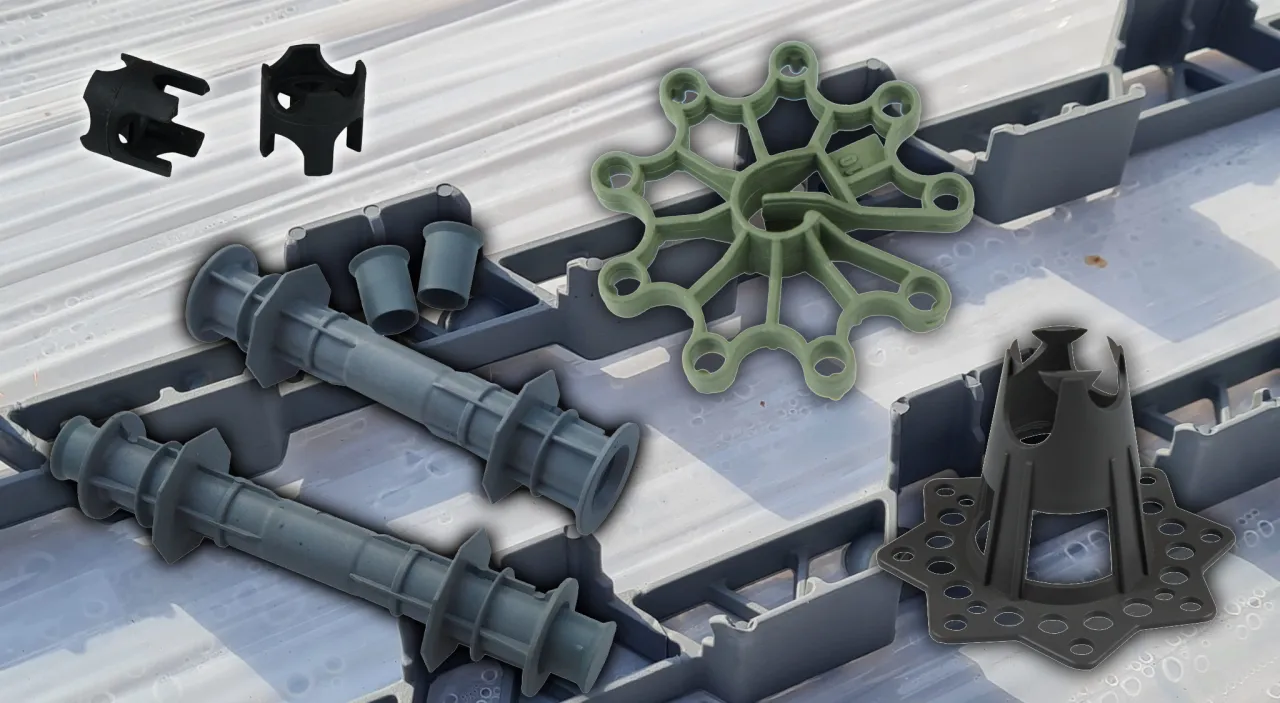

Rodzaje dystansów betonowych: Przewodnik po wyborze i zastosowaniu

Rynek oferuje szeroką gamę dystansów betonowych, a ich różnorodność nie jest przypadkowa. Każdy typ został zaprojektowany z myślą o konkretnym zastosowaniu i warunkach, aby zapewnić optymalne wsparcie dla zbrojenia. Wybór odpowiedniego dystansu jest równie ważny, co jego prawidłowy montaż, dlatego warto poznać ich charakterystykę.

Dystanse punktowe (kostki, krążki): Uniwersalne rozwiązanie do zbrojenia poziomego

Dystanse punktowe, znane również jako kostki, walce czy krążki, to najczęściej spotykany typ podkładek dystansowych. Ich uniwersalność sprawia, że są niezastąpione w wielu elementach konstrukcyjnych. Stosuje się je przede wszystkim do podpierania zbrojenia dolnego i górnego w elementach poziomych, takich jak płyty fundamentowe, stropy, ławy fundamentowe czy belki. Ich kształt i konstrukcja pozwalają na efektywne przenoszenie obciążeń zbrojenia na szalunek lub podłoże.

Kiedy stosować kostki z drutem wiązałkowym, a kiedy z klipsem?

Wybór między dystansami z drutem wiązałkowym a klipsem zależy od specyfiki montażu i potrzeb stabilizacji. Dystanse z drutem wiązałkowym (często ze stali nierdzewnej lub ocynkowanej) są idealne, gdy potrzebujemy bardzo stabilnego i trwałego połączenia z prętem zbrojeniowym. Drut pozwala na solidne przywiązanie dystansu do zbrojenia, co jest szczególnie ważne w elementach, gdzie zbrojenie jest gęste lub narażone na przemieszczenia podczas betonowania. Z kolei dystanse z klipsem oferują szybkie i wygodne mocowanie. Są doskonałe do miejsc, gdzie liczy się czas montażu, a jednocześnie wymagana jest wystarczająca stabilność. Klipsy zazwyczaj wykonane są z tworzywa sztucznego, które po zabetonowaniu jest całkowicie otulone betonem.

Zastosowanie w płytach fundamentowych, stropach i ławach

W płytach fundamentowych, stropach i ławach dystanse punktowe odgrywają kluczową rolę. W przypadku płyt fundamentowych, które często charakteryzują się dużą grubością i znacznym ciężarem zbrojenia, niezbędne są dystanse o wysokiej nośności, zdolne wytrzymać obciążenie wielu warstw prętów. W stropach i ławach, gdzie zbrojenie jest zazwyczaj lżejsze, ale równie ważne jest utrzymanie precyzyjnej otuliny, stosuje się dystanse dopasowane do konkretnych wymagań projektowych. Zawsze dobieram je tak, aby zapewnić nie tylko odpowiednią grubość otuliny, ale i stabilność całej siatki zbrojeniowej.

Dystanse liniowe (listwy): Gwarancja równej otuliny w elementach pionowych

Dystanse liniowe, często występujące w formie listew o długości od 50 do 100 cm, to rozwiązanie stworzone z myślą o zapewnieniu stałej i równej otuliny na dłuższych odcinkach. Ich główną zaletą jest to, że rozkładają obciążenie na większej powierzchni, minimalizując ryzyko punktowych ugięć zbrojenia. Są niezastąpione tam, gdzie precyzja otuliny na całej długości elementu jest krytyczna.

Dlaczego są niezastąpione w ścianach i słupach?

W elementach pionowych, takich jak ściany i słupy, dystanse liniowe są wręcz niezastąpione. Zapewniają one stabilne i równomierne podparcie dla pionowych prętów zbrojeniowych, eliminując ryzyko ich przesuwania się podczas betonowania. Dzięki nim otulina jest zachowana na całej wysokości elementu, co jest kluczowe dla jego nośności i trwałości. Stosuję je również w poziomych elementach o bardzo gęstym zbrojeniu, gdzie tradycyjne dystanse punktowe mogłyby być niewystarczające do utrzymania stabilności.

Technika montażu dla maksymalnej stabilności zbrojenia

Aby dystanse liniowe spełniały swoją funkcję w stu procentach, należy pamiętać o kilku zasadach montażu:

• Stabilne podparcie: Upewnij się, że dystanse są ułożone na stabilnym i równym podłożu (np. na twardym gruncie, chudziaku lub szalunku).
• Prawidłowy rozstaw: Rozmieść je zgodnie z zaleceniami projektowymi, zazwyczaj w odstępach co 80-100 cm, aby zapewnić ciągłe podparcie.
• Mocowanie do zbrojenia: W przypadku ścian warto zastosować dystanse z systemem mocowania (np. klipsami), aby zapobiec ich przesuwaniu się względem zbrojenia podczas wibrowania betonu.
• Unikanie przerw: Staraj się układać listwy w sposób ciągły, minimalizując przerwy, które mogłyby prowadzić do lokalnych osłabień otuliny.

Dystanse specjalistyczne: Rozwiązania do zadań specjalnych

Oprócz standardowych dystansów punktowych i liniowych, na rynku dostępne są również rozwiązania specjalistyczne, przeznaczone do bardzo konkretnych zastosowań. Przykładem mogą być dystanse do ścian szczelinowych, które muszą wytrzymać specyficzne warunki budowy, czy też specjalne kształtki do prefabrykacji, dopasowane do konkretnych elementów produkowanych w fabryce. Ich dobór zawsze wymaga szczegółowej analizy wymagań projektowych i warunków wykonawczych.

Kluczowe parametry techniczne: Jak wybrać idealny dystans?

Wybór odpowiedniego dystansu betonowego to nie tylko kwestia kształtu czy rozmiaru. To przede wszystkim analiza kluczowych parametrów technicznych, które bezpośrednio przekładają się na trwałość, bezpieczeństwo i funkcjonalność całej konstrukcji. Ignorowanie tych aspektów może mieć katastrofalne skutki. Jako ekspert, zawsze zwracam uwagę na te trzy podstawowe czynniki.

Grubość otuliny: Jak ją prawidłowo określić zgodnie z Eurokodem 2?

Grubość otuliny jest parametrem absolutnie kluczowym i musi być precyzyjnie określona w projekcie konstrukcyjnym, zgodnie z normą PN-EN 1992-1-1 (Eurokod 2). Nie jest to wartość stała, lecz zależy od kilku czynników:

• Klasa ekspozycji: Określa warunki środowiskowe, w jakich będzie pracować konstrukcja (np. sucha, wilgotna, narażona na mróz, sole odladzające, agresję chemiczną). Im trudniejsze warunki, tym grubsza otulina.
• Klasa konstrukcji: Związana z wymaganą niezawodnością i trwałością konstrukcji.
• Wymagana odporność ogniowa: Im wyższa klasa odporności ogniowej (np. R60, R120), tym grubsza musi być otulina, aby chronić zbrojenie przed wysokimi temperaturami.

Typowe grubości otuliny, a co za tym idzie, wysokości dystansów, to 25 mm, 30 mm, 40 mm, 50 mm, a w niektórych przypadkach nawet więcej. Zawsze upewniam się, że wybrany dystans zapewnia dokładnie taką grubość, jaką przewiduje projekt.

Klasa betonu dystansu: Dlaczego musi być zgodna z klasą konstrukcji?

To jest aspekt często niedoceniany, ale niezwykle ważny. Dystanse betonowe powinny być wykonane z betonu o klasie wytrzymałości równej lub wyższej niż beton użyty w danym elemencie konstrukcyjnym. Jeśli projekt przewiduje beton C35/45, to dystanse powinny być co najmniej z betonu C35/45, a najlepiej C40/50. Dlaczego to takie ważne? Chodzi o jednorodność materiałową i termiczną. Dystans staje się integralną częścią konstrukcji. Jeśli będzie wykonany z betonu o niższej klasie, stanie się słabym punktem, który może prowadzić do:

• Powstawania mikropęknięć: Różnice w sztywności i wytrzymałości mogą powodować lokalne koncentracje naprężeń.
• Zmniejszenia odporności na agresję chemiczną: Słabszy beton jest bardziej porowaty i podatny na wnikanie szkodliwych substancji.
• Nierównomiernej rozszerzalności cieplnej: Co może prowadzić do powstawania naprężeń termicznych i pęknięć.

Wybierając dystanse, zawsze sprawdzam ich deklarowaną klasę betonu, aby uniknąć tych problemów.

Nośność i stabilność: Jak uniknąć deformacji pod ciężarem zbrojenia?

Wyobraź sobie, że układasz ciężką siatkę zbrojeniową na zbyt słabych dystansach. Co się stanie? Po prostu się ugną lub pękną. Dlatego tak ważne jest, aby dystanse miały odpowiednio wysoką wytrzymałość na ściskanie (nośność). Muszą być w stanie utrzymać ciężar zbrojenia, a także wytrzymać obciążenia dynamiczne podczas montażu i betonowania (np. nacisk stóp pracowników, wibracje). Odpowiednia nośność zapobiega ich odkształcaniu się, co jest kluczowe dla utrzymania precyzyjnej otuliny. Stabilność dystansu, zwłaszcza w przypadku elementów pionowych, również ma znaczenie musi on pewnie leżeć lub być mocno związany ze zbrojeniem, aby nie przesuwał się podczas wibrowania betonu.

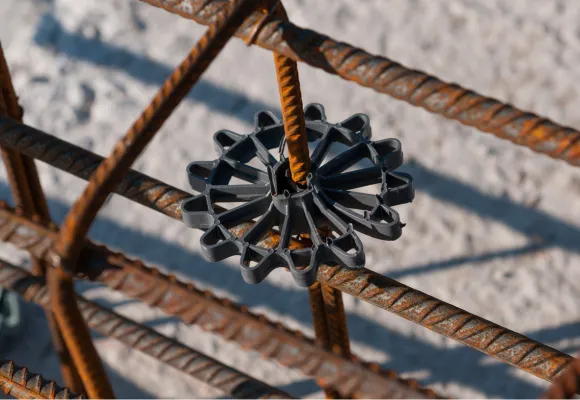

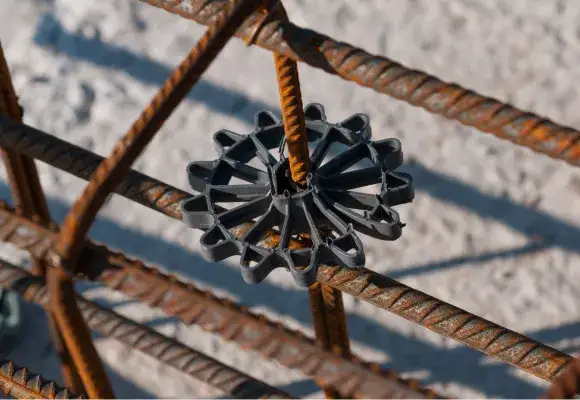

Dystanse betonowe kontra plastikowe: Dlaczego warto postawić na beton?

Na placach budowy nadal można spotkać dystanse plastikowe, jednak z perspektywy trwałości i bezpieczeństwa konstrukcji, dystanse betonowe mają nad nimi zdecydowaną przewagę. Chociaż początkowy koszt plastikowych może wydawać się niższy, długoterminowe konsekwencje ich zastosowania mogą być znacznie droższe. Jako inżynier, zawsze rekomenduję wybór betonu, zwłaszcza w kluczowych elementach konstrukcyjnych.

Rozszerzalność cieplna: Dlaczego beton wygrywa z plastikiem?

Jednym z najważniejszych argumentów na korzyść dystansów betonowych jest ich identyczna rozszerzalność cieplna z otaczającym betonem konstrukcyjnym. Oznacza to, że pod wpływem zmian temperatury (np. cykli dobowych, sezonowych, a nawet podczas wiązania betonu) dystans i beton rozszerzają się i kurczą w tym samym tempie. To zapobiega powstawaniu mikropęknięć na styku dystans-beton, które mogłyby stać się drogami dla wody i agresywnych substancji chemicznych. Dystanse plastikowe, wykonane z materiału o zupełnie innej rozszerzalności cieplnej, mogą generować takie mikropęknięcia, osłabiając strukturę i przyspieszając procesy korozyjne zbrojenia.

Odporność ogniowa i chemiczna: Gdzie dystanse z tworzywa są niedopuszczalne?

Dystanse betonowe zapewniają ciągłość ochrony przeciwpożarowej konstrukcji. Są niepalne i nie zmieniają swoich właściwości pod wpływem wysokiej temperatury w takim stopniu, jak tworzywa sztuczne. Dystanse plastikowe w warunkach pożaru topią się, tworząc puste przestrzenie i otwierając drogę dla ognia do zbrojenia, co drastycznie obniża odporność ogniową elementu. Ponadto, dystanse betonowe są odporne na agresywne substancje chemiczne i nie tworzą potencjalnych dróg dla wody i chemikaliów, które mogłyby przenikać do zbrojenia. Z tego powodu w wielu środowiskach dystanse plastikowe są niedopuszczalne lub wysoce niewskazane. Mówię tu o:

• Obiektach przemysłowych z agresywnym środowiskiem (np. zakłady chemiczne, galwanizernie).
• Oczyszczalniach ścieków i innych obiektach gospodarki wodno-ściekowej.
• Konstrukcjach narażonych na działanie soli odladzających (np. mosty, parkingi podziemne).
• Elementach konstrukcyjnych o wysokich wymaganiach dotyczących odporności ogniowej.

Analiza kosztów: Czy początkowa oszczędność na pewno się opłaca?

Na pierwszy rzut oka dystanse plastikowe bywają tańsze. Jednak, jak często powtarzam, w budownictwie początkowa oszczędność może okazać się złudna. Koszty związane z ewentualnymi naprawami skorodowanego zbrojenia, uszkodzeniami betonu czy skróconą żywotnością całej konstrukcji wielokrotnie przewyższają różnicę w cenie dystansów. Rośnie świadomość wykonawców i inwestorów co do przewagi dystansów betonowych, zwłaszcza w konstrukcjach o podwyższonych wymaganiach trwałościowych. Inwestycja w sprawdzone, betonowe podkładki to inwestycja w spokój i długowieczność obiektu, a to zawsze się opłaca.

Praktyczne wskazówki wykonawcze: Jak prawidłowo rozmieścić i zamontować dystanse?

Nawet najlepszej jakości dystanse betonowe nie spełnią swojej funkcji, jeśli nie zostaną prawidłowo rozmieszczone i zamontowane. Oto kilka praktycznych wskazówek, które pomogą Ci uniknąć typowych błędów i zapewnić optymalną stabilność zbrojenia oraz precyzyjną otulinę.

Optymalny rozstaw podkładek w płytach i stropach

W przypadku dystansów punktowych, stosowanych w płytach i stropach, kluczowy jest ich odpowiedni rozstaw. Zbyt rzadkie rozmieszczenie może prowadzić do ugięć zbrojenia i nierównej otuliny. Zalecany rozstaw to zazwyczaj 50-80 cm, co przekłada się na około 2-4 sztuki na metr kwadratowy. Pamiętaj, że w miejscach o większych obciążeniach (np. pod ścianami, w narożach) lub przy gęstym zbrojeniu, warto zagęścić rozstaw dystansów. Optymalny rozstaw zapewnia stabilne podparcie dla całej siatki zbrojeniowej, utrzymując ją w projektowanej pozycji aż do momentu związania betonu.

Zasady montażu w ścianach i elementach pionowych

Montaż dystansów w elementach pionowych, takich jak ściany i słupy, wymaga nieco innego podejścia. Tutaj preferuję stosowanie dystansów liniowych lub punktowych z klipsem, które zapewniają lepszą stabilizację zbrojenia w pionie. Dystanse liniowe powinny być układane w rozstawie około 80-100 cm, w zależności od gęstości zbrojenia i wysokości elementu. Ważne jest, aby dystanse były solidnie zamocowane do zbrojenia, aby nie przesuwały się podczas wibrowania betonu, co mogłoby skutkować odsłonięciem zbrojenia lub nierówną otuliną.

Jak zapewnić stabilność zbrojenia górnego?

Zbrojenie górne w płytach i stropach jest szczególnie narażone na ugięcia pod ciężarem betonu podczas jego układania i wibrowania. Aby temu zapobiec, należy zastosować odpowiednio dobrane i rozmieszczone dystanse, które podtrzymają górną siatkę zbrojeniową. Często stosuje się specjalne dystanse dwupoziomowe lub kombinacje dystansów punktowych, które zapewniają stabilne podparcie dla obu warstw zbrojenia. Zawsze upewniam się, że dystanse pod zbrojeniem górnym są wystarczająco sztywne i liczne, aby zapobiec jego opadnięciu.

Najczęstsze błędy przy stosowaniu dystansów zbrojeniowych i jak ich uniknąć

Mimo pozornie prostej funkcji dystansów, na budowach często popełnia się błędy, które mogą mieć poważne konsekwencje dla trwałości i bezpieczeństwa konstrukcji. Jako praktyk, widziałem je wielokrotnie. Oto najczęstsze z nich i sposoby, jak ich unikać.

Błąd #1: Zbyt mała liczba podkładek na metr kwadratowy

To jeden z najpowszechniejszych błędów, wynikający często z chęci oszczędności. Zbyt rzadkie rozmieszczenie dystansów prowadzi do ugięć zbrojenia między podkładkami, zwłaszcza pod ciężarem świeżego betonu. Skutkuje to nierówną otuliną, a w konsekwencji lokalnym zmniejszeniem ochrony zbrojenia i przyspieszoną korozją. Zawsze podkreślam: przestrzegaj zalecanego rozstawu 2-4 szt./m², a w miejscach krytycznych lub przy ciężkim zbrojeniu, zwiększaj ich liczbę. To niewielki koszt w porównaniu do potencjalnych napraw.

Błąd #2: Niewłaściwy dobór dystansu do rodzaju podłoża

Nie każdy dystans nadaje się do każdego podłoża. Użycie dystansu przeznaczonego na stabilne podłoże betonowe (np. chudziak) na miękkim gruncie lub folii izolacyjnej może spowodować jego zapadanie się lub przesuwanie. W takich sytuacjach należy stosować dystanse o większej powierzchni styku z podłożem lub specjalne podkładki stabilizujące. Zawsze analizuję warunki podłoża i dobieram dystans, który zapewni stabilne podparcie i nie ulegnie deformacji ani przemieszczeniu.

Przeczytaj również: Zbrojenie okna narożnego: Jak uniknąć błędów i zbudować bezpiecznie?

Błąd #3: Ignorowanie klasy betonu i wymagań projektowych

Wybór dystansów o niższej klasie betonu niż beton konstrukcyjny lub ignorowanie wymagań Eurokodu 2 dotyczących grubości otuliny to prosta droga do osłabienia konstrukcji. Jak już wspomniałem, różnice w właściwościach materiałowych mogą prowadzić do mikropęknięć i obniżenia odporności na czynniki zewnętrzne. Zawsze należy ściśle przestrzegać wymagań projektowych i norm budowlanych. Dystans betonowy to nie tylko podkładka, to integralna część konstrukcji, która musi spełniać te same, a nawet wyższe, wymagania jakościowe co sam beton konstrukcyjny.
