Balkon: Zbrojenie górą czy dołem? Uniknij katastrofy!

Prawidłowe zbrojenie balkonu to nie tylko kwestia estetyki czy drobnych poprawek, ale przede wszystkim fundamentalny element bezpieczeństwa i trwałości całej konstrukcji. Zrozumienie, czy główne zbrojenie powinno znaleźć się górą, czy dołem, jest absolutnie kluczowe dla każdego inwestora i wykonawcy, ponieważ błędy w tym zakresie mogą mieć katastrofalne skutki.

Bezpieczeństwo balkonu: dlaczego kierunek zbrojenia ma znaczenie?

Jako inżynier z wieloletnim doświadczeniem zawsze podkreślam, że balkon, choć często traktowany jako dodatek, jest pełnoprawnym elementem konstrukcyjnym, który musi być zaprojektowany i wykonany z najwyższą starannością. Prawidłowe umiejscowienie zbrojenia jest absolutnie fundamentalne dla jego bezpieczeństwa i trwałości. To nie jest kwestia "widzimisię" projektanta, lecz wynika z podstawowych zasad mechaniki konstrukcji żelbetowych, które decydują o tym, jak beton i stal współpracują pod obciążeniem.

Beton i stal: idealny duet, który musisz zrozumieć

Konstrukcje żelbetowe, w tym balkony, zawdzięczają swoją wytrzymałość współpracy dwóch materiałów o różnych właściwościach. Beton, jak wiemy, doskonale przenosi siły ściskające jest w tym niezwykle efektywny. Niestety, jego odporność na rozciąganie jest znikoma. Właśnie w tym miejscu do gry wkracza stal zbrojeniowa. Stal jest materiałem o znakomitej wytrzymałości na rozciąganie. Dzięki temu, że umieszczamy ją w odpowiednich miejscach w betonie, tworzymy kompozyt, który jest w stanie przenosić zarówno siły ściskające, jak i rozciągające, zapewniając stabilność i bezpieczeństwo całej konstrukcji.

Strefa ściskana vs. strefa rozciągana: o co w tym chodzi?

Aby zrozumieć, gdzie ułożyć zbrojenie, musimy pojąć kluczowe pojęcia: strefę ściskaną i strefę rozciąganą. Gdy element konstrukcyjny, taki jak płyta balkonowa, jest obciążony, w jego przekroju powstają naprężenia. W jednej części przekroju materiał jest ściskany, a w drugiej rozciągany. Zgodnie z podstawową zasadą, zbrojenie główne, czyli to odpowiedzialne za przenoszenie największych sił, zawsze umieszcza się w strefie rozciąganej betonu. To właśnie tam beton jest najsłabszy i potrzebuje wsparcia stali, aby nie doszło do pęknięć i zniszczenia.

Konsekwencje błędu: od pęknięć po katastrofę budowlaną

Niestety, błędy w zbrojeniu balkonów są częste i ich konsekwencje mogą być dramatyczne. Od drobnych pęknięć, które szpecą elewację i prowadzą do korozji zbrojenia, przez nadmierne ugięcia płyty, które są nie tylko nieestetyczne, ale i niebezpieczne, aż po poważne uszkodzenia konstrukcji, a w skrajnych przypadkach katastrofy budowlane. Widziałem na własne oczy, jak źle ułożone zbrojenie doprowadziło do zawalenia się balkonu, co niestety mogło skończyć się tragedią. Właśnie dlatego tak ważne jest, aby każdy, kto pracuje przy budowie balkonu, rozumiał te zasady.

Balkon wspornikowy: dlaczego zbrojenie główne musi być górą?

Balkon wspornikowy to najczęściej spotykany typ balkonu, szczególnie w budownictwie jednorodzinnym. Charakteryzuje się tym, że jest on utwierdzony tylko z jednej strony, zazwyczaj w wieńcu stropowym budynku. Jego praca pod obciążeniem jest specyficzna i wymaga precyzyjnego podejścia do zbrojenia.

Jak pracuje balkon wspornikowy? Wizualizacja sił działających na konstrukcję

Wyobraźmy sobie deskę wystającą ze ściany. Kiedy staniemy na jej końcu, deska ugnie się w dół. W tym momencie jej górna powierzchnia ulega rozciąganiu, a dolna ściskaniu. Dokładnie tak samo pracuje balkon wspornikowy. Pod wpływem obciążeń czy to ciężaru własnego, śniegu, czy ludzi płyta balkonowa ugina się, a jej górna powierzchnia jest rozciągana, natomiast dolna ściskana. To kluczowa informacja, która determinuje umiejscowienie zbrojenia.

Dlaczego główne pręty nośne muszą znaleźć się na górze płyty?

Ponieważ beton jest słaby na rozciąganie, a w balkonie wspornikowym strefa rozciągana znajduje się na górze płyty, to właśnie tam musimy umieścić główne zbrojenie nośne. Pręty te przejmą siły rozciągające, zapobiegając pękaniu i uginaniu się betonu. Jeśli zbrojenie główne zostałoby umieszczone na dole, czyli w strefie ściskanej, byłoby ono praktycznie bezużyteczne w przenoszeniu tych kluczowych naprężeń rozciągających. To najczęstszy i najbardziej krytyczny błąd, który prowadzi do katastrofy.

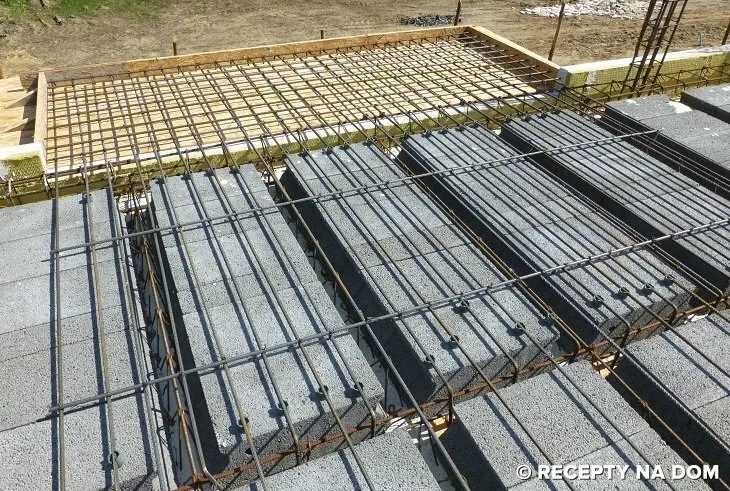

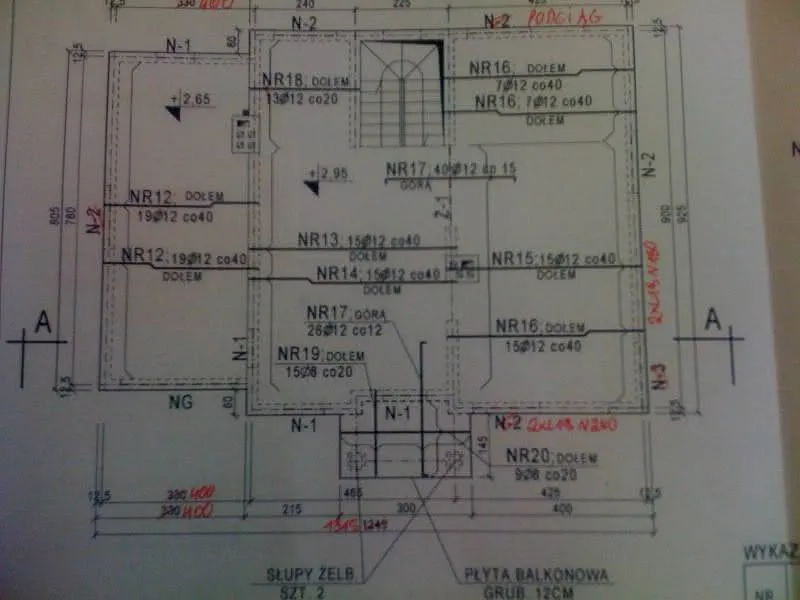

Schemat zbrojenia: jak prawidłowo ułożyć pręty główne i połączyć je z wieńcem stropowym?

Prawidłowy układ prętów głównego zbrojenia górnego w balkonie wspornikowym polega na ułożeniu ich w górnej części płyty, równolegle do kierunku wysięgu balkonu. Co niezwykle ważne, pręty te muszą być odpowiednio długo zakotwione w wieńcu stropowym budynku. Długość zakotwienia jest ściśle określona w projekcie i zależy od średnicy prętów oraz klasy betonu. Zazwyczaj pręty te są gięte w kształt litery "L" lub "U" i wpuszczane głęboko w płytę stropową, aby zapewnić skuteczne przeniesienie sił z balkonu na konstrukcję budynku. Należy również pamiętać o zbrojeniu poprzecznym, które stabilizuje pręty główne i rozkłada obciążenia.

Jaka jest rola zbrojenia dolnego w płycie wspornikowej?

Choć główne zbrojenie w balkonie wspornikowym znajduje się na górze, nie oznacza to, że dolne zbrojenie jest zbędne. Wręcz przeciwnie, pełni ono kilka ważnych funkcji:

• Zbrojenie montażowe: Umożliwia prawidłowe ułożenie i stabilizację zbrojenia górnego podczas betonowania.
• Zbrojenie przeciwskurczowe: Beton w trakcie wiązania i twardnienia kurczy się. Zbrojenie dolne pomaga ograniczyć powstawanie rys skurczowych.
• Przenoszenie obciążeń montażowych: W fazie budowy, zanim beton osiągnie pełną wytrzymałość, zbrojenie dolne może pomóc w przenoszeniu tymczasowych obciążeń.
• Minimalizacja zarysowań: Pomaga w kontrolowaniu ewentualnych zarysowań, które mogą pojawić się w dolnej strefie.

Warto zaznaczyć, że średnica i rozstaw prętów dolnego zbrojenia są zazwyczaj mniejsze niż prętów głównych górnych.

Balkon podparty: kiedy zbrojenie główne umieszczamy dołem?

Nie wszystkie balkony pracują jak wsporniki. Istnieją również balkony podparte, których schemat statyczny jest zupełnie inny. W tym przypadku zasady zbrojenia ulegają odwróceniu.

Inny schemat pracy konstrukcji: balkon jako prosta belka

Jeśli balkon jest podparty na zewnętrznych słupach, ścianach lub innych elementach konstrukcyjnych, jego praca pod obciążeniem przypomina pracę zwykłego stropu, czyli prostej belki swobodnie podpartej na dwóch końcach. Wyobraźmy sobie deskę leżącą na dwóch cegłach. Kiedy staniemy na środku deski, ugnie się ona w dół, ale tym razem jej dolna powierzchnia będzie rozciągana, a górna ściskana. To fundamentalna różnica w stosunku do balkonu wspornikowego.

Gdzie w tym przypadku powstają naprężenia rozciągające?

Jak już wspomniałem, w balkonie podpartym strefa rozciągana znajduje się na dole płyty, zwłaszcza w środku jej rozpiętości. Strefa ściskana natomiast powstaje na górze. To właśnie ta zmiana w rozkładzie naprężeń determinuje umiejscowienie zbrojenia głównego. Główne pręty nośne muszą być umieszczone w dolnej części płyty balkonowej, aby skutecznie przejmować siły rozciągające, które w tym przypadku dominują na dole.

Przykładowy schemat zbrojenia dla balkonu podpartego

W balkonie podpartym główne pręty zbrojeniowe układa się w dolnej części płyty, równolegle do dłuższego boku, czyli w kierunku rozpiętości. Są one zakotwione w podporach (słupach, ścianach). Zbrojenie górne w tym przypadku pełni funkcję montażową, przeciwskurczową oraz rozkłada obciążenia, podobnie jak zbrojenie dolne w balkonie wspornikowym. Ważne jest, aby pamiętać o odpowiednim zakotwieniu prętów w podporach, co jest kluczowe dla prawidłowego przeniesienia obciążeń.

Unikaj tych błędów: najczęstsze pomyłki w zbrojeniu balkonów

Błędy w zbrojeniu to jeden z najczęstszych problemów na budowach, a ich konsekwencje bywają niezwykle kosztowne, a co gorsza, niebezpieczne. Jako Radosław Kowalski, zawsze apeluję o szczególną uwagę w tym obszarze.

Błąd krytyczny: zamiana zbrojenia górnego z dolnym w balkonie wspornikowym

To absolutnie najpoważniejszy błąd, jaki można popełnić przy zbrojeniu balkonu wspornikowego. Jeśli główne zbrojenie, które powinno być na górze, zostanie umieszczone na dole, balkon traci swoją nośność w strefie rozciąganej. Skutki są opłakane:

• Nadmierne ugięcia: Balkon zacznie się niebezpiecznie uginać pod własnym ciężarem i obciążeniami użytkowymi.
• Pęknięcia: Pojawią się rozległe pęknięcia na górnej powierzchni płyty, świadczące o braku zbrojenia w strefie rozciąganej.
• Katastrofa budowlana: W skrajnym przypadku, pod wpływem obciążenia, balkon może się po prostu zawalić.

Ten błąd jest tak krytyczny, że często wymaga rozbiórki i ponownego wykonania konstrukcji, co generuje ogromne koszty i opóźnienia.

Niewystarczające zakotwienie prętów w stropie: czym to grozi?

Nawet prawidłowo ułożone zbrojenie górne w balkonie wspornikowym będzie bezużyteczne, jeśli nie zostanie odpowiednio zakotwione w wieńcu stropowym. Pręty muszą być wpuszczone w strop na odpowiednią długość, aby siły rozciągające mogły być skutecznie przekazane na konstrukcję budynku. Zbyt krótkie zakotwienie oznacza, że pręty mogą po prostu "wyciągnąć się" z betonu, a balkon straci swoją stabilność i nośność. To jakby próbować utrzymać ciężki przedmiot, trzymając go tylko końcówkami palców prędzej czy później puści.

Zbyt mała otulina betonu: cichy zabójca Twojego zbrojenia

Otulina betonu to warstwa betonu otaczająca pręty zbrojeniowe. Jej odpowiednia grubość jest kluczowa z dwóch powodów:

1. Ochrona przed korozją: Beton chroni stal przed wilgocią i tlenem, które powodują rdzewienie. Zbyt mała otulina sprawia, że zbrojenie jest bardziej narażone na działanie czynników atmosferycznych, co prowadzi do korozji. Zardzewiała stal traci swoją wytrzymałość i zwiększa objętość, rozsadzając beton.
2. Odporność ogniowa: Otulina zapewnia również ochronę zbrojenia w przypadku pożaru, opóźniając nagrzewanie się stali i utratę jej właściwości nośnych.

Zbyt mała otulina, zwłaszcza na spodzie balkonu, to cichy zabójca, który z czasem doprowadzi do osłabienia konstrukcji i jej degradacji.

"Deptanie" zbrojenia podczas betonowania: jak nie zniweczyć pracy konstruktora?

Niestety, często widuję, jak podczas betonowania ekipa budowlana nieświadomie przesuwa lub "depcze" zbrojenie. Pręty, które zostały pieczołowicie ułożone zgodnie z projektem, zmieniają swoje położenie, co może skutkować tym, że znajdą się w niewłaściwej strefie lub ich otulina ulegnie zmniejszeniu. Konieczne jest stabilne mocowanie zbrojenia przed betonowaniem (np. za pomocą drutu wiązałkowego do dystansów) oraz stały nadzór podczas wibrowania betonu, aby upewnić się, że pręty pozostają na swoich miejscach. To drobny błąd, który może mieć poważne konsekwencje.

Praktyczny przewodnik: normy i wskazówki dla zbrojenia balkonu

Dobra teoria to jedno, ale praktyka i znajomość norm to podstawa. Chciałbym podzielić się kilkoma praktycznymi wskazówkami, które pomogą w prawidłowym wykonaniu zbrojenia.

Jaka grubość płyty i średnica prętów jest standardem?

Typowa grubość płyty balkonowej wspornikowej w budownictwie jednorodzinnym to zazwyczaj 12-15 cm. Oczywiście, dokładna grubość zawsze wynika z projektu konstrukcyjnego, który uwzględnia rozpiętość, obciążenia i rodzaj betonu. Rozstaw głównych prętów zbrojeniowych wynosi zazwyczaj od 15 do 25 cm. W strefie przy podporze (połączenie ze stropem) pręty te mogą być zagęszczone, aby lepiej przenosić największe naprężenia. Średnice prętów również są ściśle określone w projekcie i mogą się różnić w zależności od obciążeń i długości wspornika.

Co Eurokod 2 mówi o zbrojeniu płyt balkonowych?

Projektowanie konstrukcji żelbetowych w Polsce, w tym balkonów, reguluje norma Eurokod 2 (PN-EN 1992-1-1). Jest to kompleksowy zbiór zasad, który określa:

• Minimalne średnice prętów: Zapewniające odpowiednią sztywność i nośność.
• Maksymalny rozstaw prętów: Aby uniknąć zbyt dużych stref betonu bez zbrojenia.
• Długości zakotwienia: Kluczowe dla prawidłowego przekazywania sił.
• Grubość otuliny betonu: W zależności od klasy ekspozycji (narażenia na czynniki atmosferyczne).
• Zasady kształtowania zbrojenia: Takie jak gięcie prętów, połączenia na zakład.

Każdy projektant musi ściśle przestrzegać tych wytycznych, a wykonawca je realizować.

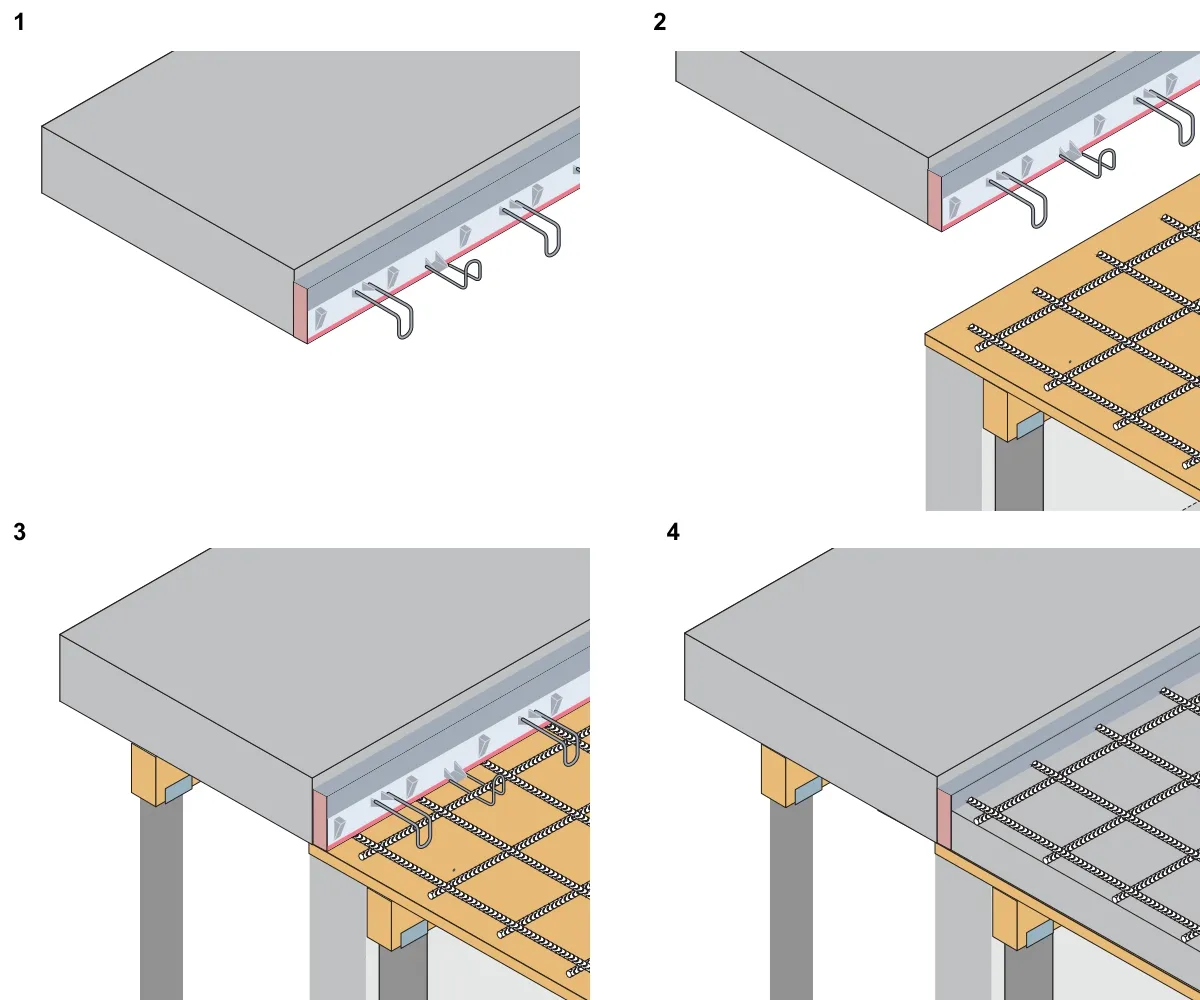

Zbrojenie a mostki termiczne: jak pogodzić konstrukcję z termoizolacją?

Żelbetowa płyta balkonu, która przechodzi przez ścianę zewnętrzną budynku, jest niestety ogromnym mostkiem termicznym. Oznacza to, że ciepło ucieka z wnętrza budynku przez beton, a na styku ściany i balkonu mogą pojawiać się zawilgocenia i pleśń. Aby temu zapobiec, konieczne jest stosowanie specjalnych rozwiązań, takich jak łączniki izotermiczne. Są to elementy, które przerywają ciągłość płyty betonowej, wprowadzając warstwę izolacji termicznej, jednocześnie zachowując nośność konstrukcyjną. To rozwiązanie pozwala na prawidłowe zbrojenie balkonu bez tworzenia niechcianych strat ciepła.

Przeczytaj również: Jak zbroić komin? Uniknij błędów! Przewodnik krok po kroku

Kluczowe zasady zbrojenia balkonów: szybkie podsumowanie

Podsumowując, prawidłowe zbrojenie balkonu to kwestia, w której nie ma miejsca na kompromisy. To inwestycja w bezpieczeństwo i spokój na lata.

Prosta checklista: jak zweryfikować poprawność zbrojenia na budowie?

• Typ balkonu: Czy to balkon wspornikowy (wiszący) czy podparty (na słupach/ścianach)?
• Kierunek zbrojenia głównego: W balkonie wspornikowym główne zbrojenie musi być GÓRĄ. W balkonie podpartym DOŁEM.
• Zakotwienie: Czy pręty zbrojenia górnego balkonu wspornikowego są odpowiednio długo zakotwione w stropie?
• Otulina betonu: Czy zbrojenie jest otoczone odpowiednią warstwą betonu (zazwyczaj min. 2,5-3 cm od spodu i z boków)?
• Stabilność zbrojenia: Czy pręty są stabilnie zamocowane i nie przemieszczają się podczas betonowania?
• Zgodność z projektem: Czy układ, średnice i rozstaw prętów odpowiadają temu, co jest w projekcie konstrukcyjnym?

Pamiętaj: projekt konstrukcyjny to podstawa, a nie sugestia

Chciałbym to podkreślić raz jeszcze: projekt konstrukcyjny jest dokumentem wiążącym. To nie jest zbiór sugestii, ale precyzyjny plan, który został opracowany przez uprawnionego inżyniera. Wszelkie odstępstwa od projektu, nawet te pozornie drobne, są niedopuszczalne bez pisemnej zgody i akceptacji projektanta. Tylko ścisłe przestrzeganie projektu gwarantuje bezpieczeństwo i trwałość balkonu.
