Dystanse do zbrojenia: Jak dobrać i uniknąć 4 kosztownych błędów?

Ten artykuł stanowi kompleksowy przewodnik po dystansach do zbrojenia, kluczowych elementach zapewniających trwałość i bezpieczeństwo konstrukcji betonowych. Dowiesz się, czym są dystanse, jakie są ich rodzaje, jak prawidłowo je dobrać i stosować, aby uniknąć kosztownych błędów i zapewnić długowieczność Twojej budowli. Z mojego doświadczenia jako Radosława Kowalskiego, wiem, że odpowiednie zastosowanie tych niewielkich elementów ma fundamentalne znaczenie dla całej konstrukcji.

Czym jest otulina i dlaczego jej grubość ma kluczowe znaczenie?

Otulina betonowa to nic innego jak warstwa betonu, która pokrywa pręty zbrojeniowe w konstrukcji. Jej rola jest absolutnie kluczowa dla trwałości i bezpieczeństwa całej budowli. Przede wszystkim, otulina chroni stal zbrojeniową przed korozją. Stal, wystawiona na działanie wilgoci, tlenu czy agresywnych substancji chemicznych, rdzewieje, co prowadzi do jej osłabienia i pękania betonu. Prawidłowa grubość otuliny izoluje stal od tych czynników. Po drugie, otulina zapewnia odpowiednią przyczepność betonu do zbrojenia, co jest niezbędne do efektywnego przenoszenia obciążeń w konstrukcji. Bez tej przyczepności, zbrojenie nie współpracowałoby z betonem tak, jak powinno. Wreszcie, otulina zwiększa odporność ogniową konstrukcji. W przypadku pożaru, warstwa betonu opóźnia nagrzewanie się stali, co pozwala na dłuższe utrzymanie nośności elementu. Jak widać, utrzymanie właściwej grubości otuliny to fundament dla długowieczności i bezpieczeństwa każdej betonowej konstrukcji.

Skutki błędów: co się dzieje, gdy zbrojenie jest zbyt blisko powierzchni?

• Przyspieszona korozja zbrojenia: Gdy otulina jest zbyt cienka, wilgoć i tlen łatwiej docierają do stali, co prowadzi do jej szybkiej korozji. Rdzewiejące pręty zwiększają swoją objętość, powodując naprężenia w betonie.
• Osłabienie konstrukcji: Korozja osłabia przekrój zbrojenia, zmniejszając jego nośność. W skrajnych przypadkach może to prowadzić do utraty stabilności elementu konstrukcyjnego.
• Pękanie i odpryskiwanie betonu: Zwiększająca się objętość skorodowanej stali wywołuje wewnętrzne ciśnienie, które powoduje pękanie i odpryskiwanie warstwy betonu, odsłaniając zbrojenie i przyspieszając dalszą degradację.
• Obniżenie odporności ogniowej: Zbyt cienka otulina sprawia, że stal szybciej nagrzewa się w przypadku pożaru, tracąc swoje właściwości mechaniczne i skracając czas, w którym konstrukcja jest w stanie utrzymać obciążenia.
• Estetyka i trwałość: Oprócz kwestii bezpieczeństwa, pękający i odpadający beton znacząco pogarsza estetykę konstrukcji oraz jej ogólną trwałość, generując kosztowne naprawy.

Normy i wymagania w Polsce (Eurokod 2) co musisz wiedzieć?

W Polsce, tak jak w całej Unii Europejskiej, wymagania dotyczące otuliny zbrojenia są szczegółowo określone w normie PN-EN 1992-1-1: 2008/A1: 2015, czyli Eurokod 2. To kluczowy dokument, który każdy projektant i wykonawca powinien znać. Zgodnie z nim, minimalna grubość otuliny jest uzależniona od dwóch głównych czynników: klasy ekspozycji oraz klasy konstrukcji. Klasa ekspozycji określa warunki środowiskowe, w jakich będzie pracować konstrukcja. Przykładowo, klasa XC1 dotyczy suchych wnętrz, gdzie ryzyko korozji jest minimalne, natomiast XD3 odnosi się do elementów narażonych na działanie chlorków pochodzących z wody morskiej lub środków odladzających, co wymaga znacznie grubszej otuliny. Klasa konstrukcji natomiast odnosi się do wymagań dotyczących trwałości i bezpieczeństwa. Zawsze podkreślam, że ignorowanie tych zaleceń to proszenie się o kłopoty. Prawidłowy dobór otuliny to inwestycja w przyszłość i bezpieczeństwo obiektu.

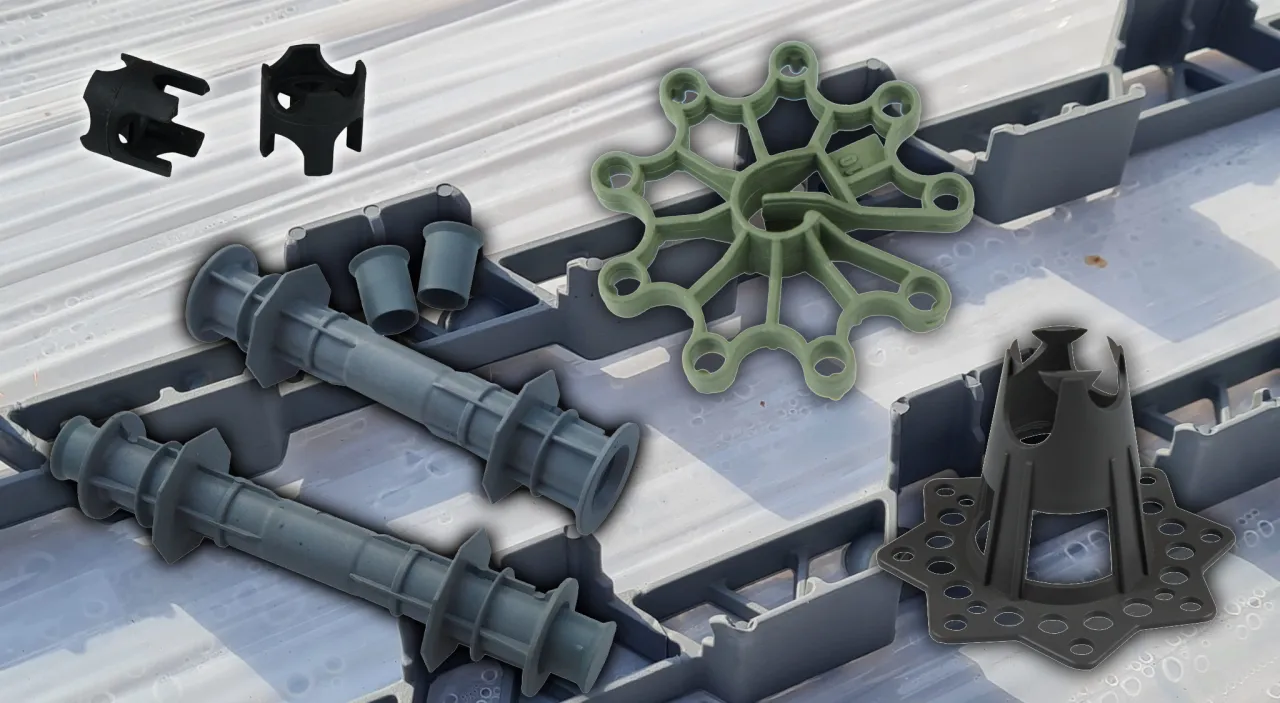

Przegląd rynku: rodzaje dystansów do zbrojenia w Polsce

Rynek oferuje szeroki wachlarz dystansów, a ich wybór powinien być świadomy i dopasowany do specyfiki projektu. Jako Radosław Kowalski, zawsze zwracam uwagę na to, by nie ulegać pokusie oszczędności w tym obszarze, ponieważ skutki mogą być naprawdę kosztowne.

Dystanse z tworzywa sztucznego: kiedy "gwiazdka" i "słoneczko" to najlepszy wybór?

Dystanse z tworzyw sztucznych, najczęściej wykonane z PVC, są bez wątpienia najpopularniejsze i najbardziej uniwersalne. Spotykamy je w wielu formach, takich jak charakterystyczne "gwiazdki" idealne do zbrojenia pionowego w ścianach i słupach, czy "kości" i "słoneczka" przeznaczone do zbrojenia poziomego w płytach i stropach. Ich głównymi zaletami są niska cena i łatwość montażu. Są lekkie, nie wymagają specjalnych narzędzi i szybko się je układa. Należy jednak pamiętać o ich ograniczeniach: mają niższą odporność na obciążenia w porównaniu do dystansów betonowych i nie zapewniają tak dobrej ognioodporności. Z tego powodu są najbardziej efektywne w konstrukcjach o mniejszych wymaganiach, np. w budownictwie mieszkaniowym, gdzie obciążenia są umiarkowane, a klasy ekspozycji mniej agresywne. Warto stosować je tam, gdzie nie ma ryzyka dużych obciążeń punktowych, które mogłyby je uszkodzić.

Dystanse betonowe (fibrobetonowe): dlaczego są standardem w wymagających konstrukcjach?

Gdy mówimy o konstrukcjach, które muszą sprostać wysokim wymaganiom, dystanse betonowe, a precyzyjniej fibrobetonowe, stają się standardem. Są one wykonane z betonu wzmocnionego włóknami, co zapewnia im doskonałą kompatybilność z otaczającym betonem nie tworzą mostków termicznych ani akustycznych i mają podobne właściwości skurczowe. Ich kluczowe zalety to bardzo wysoka nośność, co sprawia, że są odporne na duże obciążenia podczas układania zbrojenia i betonowania, oraz znakomita ognioodporność. Występują w różnych formach: kostek, walców, a także w postaci listew. Są preferowanym rozwiązaniem w budownictwie przemysłowym, inżynieryjnym (mosty, tunele), w konstrukcjach narażonych na agresywne środowisko (np. woda morska, chemikalia) oraz wszędzie tam, gdzie wymagane są najwyższe standardy trwałości i bezpieczeństwa. Jako Radosław Kowalski, zawsze polecam je do projektów, gdzie nie ma miejsca na kompromisy.

Dystanse stalowe: kiedy niezastąpiony okaże się "wąż zbrojeniowy"?

Dystanse stalowe, często nazywane "wężami zbrojeniowymi" ze względu na swoją charakterystyczną, falistą konstrukcję z drutu, mają bardzo specyficzne, ale niezastąpione zastosowanie. Są one projektowane przede wszystkim do podpierania górnego zbrojenia w płytach stropowych. Ich konstrukcja zapewnia wyjątkową stabilność i wytrzymałość, co jest kluczowe, gdy musimy utrzymać ciężką siatkę zbrojeniową na odpowiedniej wysokości, zwłaszcza na dużych powierzchniach. Dzięki nim górne zbrojenie pozostaje na swoim miejscu nawet pod ciężarem betonu podczas wylewania. Choć są zazwyczaj droższe niż inne typy, ich stabilność i zdolność do przenoszenia obciążeń sprawiają, że w przypadku podparcia zbrojenia górnego są często najlepszym, a czasem jedynym sensownym wyborem.

Podkładki punktowe czy listwy liniowe? Porównanie zastosowań i efektywności.

Wybór między dystansami punktowymi a liniowymi to kolejna ważna decyzja, która wpływa na efektywność i stabilność zbrojenia. Każdy z tych typów ma swoje mocne strony i idealne scenariusze zastosowania.

Typ dystansu	Zastosowanie i efektywność
Dystanse punktowe (np. kostki, gwiazdki, "słoneczka")	Są idealne do podpierania zbrojenia w konkretnych punktach. Sprawdzają się doskonale w płytach fundamentowych, stropach i ścianach, gdzie zbrojenie jest rozmieszczone równomiernie. Są ekonomiczne i łatwe w montażu. W przypadku zbrojenia poziomego wymagają odpowiedniego zagęszczenia (4-6 szt./m²), aby zapobiec uginaniu się siatki między nimi. "Gwiazdki" są niezastąpione przy zbrojeniu pionowym.
Dystanse liniowe (listwy dystansowe)	Zapewniają ciągłe podparcie zbrojenia na dłuższym odcinku. Są szczególnie efektywne w miejscach, gdzie wymagana jest większa stabilność i precyzja otuliny na całej długości, np. w elementach prefabrykowanych, wzdłuż krawędzi płyt lub w miejscach, gdzie zbrojenie jest szczególnie gęste. Minimalizują ryzyko ugięcia się zbrojenia między punktami podparcia. Mogą być również używane na miękkim podłożu, jeśli mają szeroką podstawę.

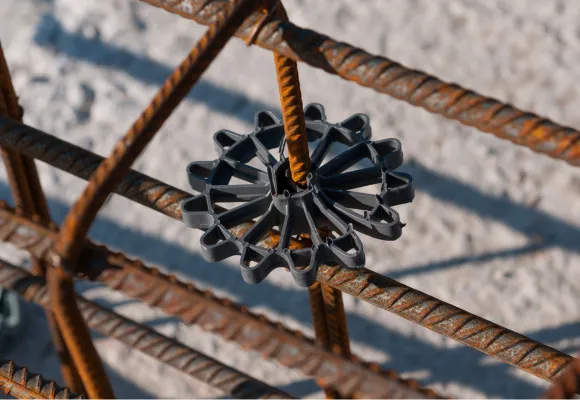

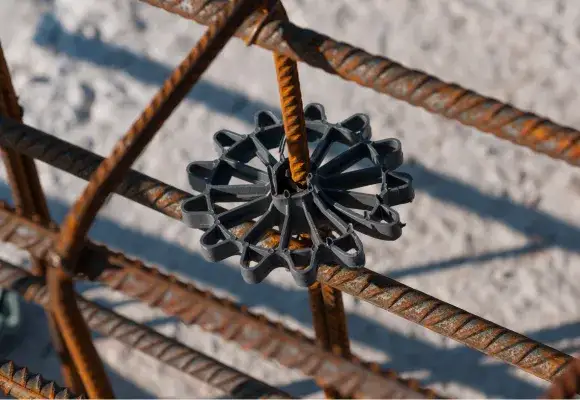

Jak dobrać idealne dystanse do twojego projektu?

Wybór odpowiednich dystansów to nie tylko kwestia ceny, ale przede wszystkim dopasowania do konkretnych wymagań konstrukcji. Jako Radosław Kowalski, zawsze podkreślam, że to właśnie na tym etapie można uniknąć wielu problemów w przyszłości. Przyjrzyjmy się kluczowym kryteriom.

Kryterium nr 1: Rodzaj elementu konstrukcyjnego (płyta fundamentowa, strop, ściana, słup).

Rodzaj elementu konstrukcyjnego ma fundamentalne znaczenie dla wyboru dystansów. W przypadku płyt fundamentowych i stropów, gdzie zbrojenie jest układane poziomo, najczęściej stosuje się dystanse punktowe (np. "słoneczka", kostki) lub listwy. Muszą one być odporne na obciążenia od ciężaru zbrojenia i osób poruszających się po nim. Dla ścian i słupów, czyli elementów pionowych, idealne są dystanse typu "gwiazdka", które mocuje się bezpośrednio na pręcie, zapewniając otulinę z każdej strony. Ważne jest, aby dystans był stabilny i nie przesuwał się podczas betonowania, co jest szczególnie istotne w elementach pionowych, gdzie beton jest wylewany pod ciśnieniem.

Kryterium nr 2: Typ podłoża kluczowa decyzja przy izolacji termicznej.

Typ podłoża, na którym układane jest zbrojenie, to często niedoceniane kryterium. Jeśli zbrojenie spoczywa na twardym gruncie lub chudziaku, większość typów dystansów punktowych sprawdzi się dobrze. Problem pojawia się, gdy mamy do czynienia z miękkimi podłożami, takimi jak izolacja termiczna (styropian, wełna mineralna) czy folia budowlana. W takich sytuacjach zastosowanie standardowych dystansów punktowych, zwłaszcza tych o małej powierzchni styku z podłożem, jest błędem. Mogą się one wbijać w izolację pod ciężarem zbrojenia, co prowadzi do utraty wymaganej grubości otuliny. W takich przypadkach konieczne jest zastosowanie dystansów z szeroką podstawą (np. specjalne dystanse talerzowe lub listwy dystansowe), które rozkładają ciężar na większej powierzchni, zapobiegając wbijaniu się i zapewniając stabilność otuliny.

Kryterium nr 3: Średnica prętów zbrojeniowych i gęstość siatki.

Średnica prętów zbrojeniowych oraz gęstość siatki również wpływają na dobór dystansów. Im większa średnica prętów i gęstsza siatka, tym większe obciążenie, które muszą przenieść dystanse. W takich sytuacjach należy wybierać dystanse o większej wytrzymałości mechanicznej, np. betonowe lub stalowe. Dla lekkiego zbrojenia, np. siatek z cienkich drutów, dystanse z tworzywa sztucznego mogą być wystarczające. Należy także zwrócić uwagę na to, czy dystans jest przystosowany do konkretnej średnicy pręta wiele dystansów ma specjalne zaczepy lub otwory, które pasują do określonych grubości stali, zapewniając stabilne mocowanie.

Kryterium nr 4: Klasa ekspozycji jak środowisko wpływa na Twój wybór?

Klasa ekspozycji, zgodnie z Eurokodem 2, jest absolutnie kluczowa dla wyboru materiału dystansów. Przypomnę, że określa ona warunki środowiskowe, w jakich będzie pracować konstrukcja. Jeśli element betonowy będzie narażony na wilgoć, mróz, cykle zamrażania-rozmrażania, działanie chlorków (np. z soli drogowej lub wody morskiej) czy inne agresywne czynniki, musimy zastosować dystanse o zwiększonej odporności. W takich przypadkach dystanse betonowe są często jedynym słusznym wyborem, ponieważ ich skład chemiczny i właściwości mechaniczne są kompatybilne z betonem konstrukcyjnym, minimalizując ryzyko korozji. Dystanse z tworzyw sztucznych mogą być niewystarczające w agresywnych środowiskach, ponieważ mogą tworzyć "mostki" dla wilgoci lub nie mieć wystarczającej odporności na działanie chemikaliów. Zawsze należy sprawdzić zalecenia projektanta i normy dla danej klasy ekspozycji.

Praktyczny poradnik montażu: jak prawidłowo rozmieścić dystanse?

Prawidłowy montaż dystansów jest równie ważny, jak ich dobór. Nawet najlepsze dystanse nie spełnią swojej funkcji, jeśli zostaną źle rozmieszczone lub niestabilnie zamocowane. Oto kilka moich praktycznych wskazówek.

Ile dystansów na metr kwadratowy? Zasady zagęszczania dla płyt i stropów.

Dla zbrojenia poziomego w płytach i stropach, standardową rekomendacją jest stosowanie od 4 do 6 sztuk dystansów na metr kwadratowy. Ta liczba zapewnia odpowiednie podparcie siatki zbrojeniowej i zapobiega jej uginaniu się pod własnym ciężarem oraz ciężarem betonu podczas wylewania. W przypadku cięższego zbrojenia, większych średnic prętów lub bardziej skomplikowanych geometrii, warto rozważyć zwiększenie tej liczby lub zastosowanie dystansów liniowych. Zawsze należy dążyć do tego, aby zbrojenie było równomiernie podparte, a odstępy między dystansami nie były zbyt duże, co mogłoby prowadzić do miejscowego zmniejszenia otuliny.

Techniki mocowania: jak zapewnić stabilność dystansów podczas betonowania?

Stabilność dystansów podczas zalewania betonem to klucz do sukcesu. Beton, zwłaszcza ten wibrowany, potrafi przesuwać nawet solidnie wyglądające elementy. Aby temu zapobiec, warto stosować dystanse z zaczepami lub otworami, które pozwalają na ich pewne zamocowanie do prętów zbrojeniowych za pomocą drutu wiązałkowego. W przypadku dystansów betonowych, które często nie mają takich zaczepów, należy je układać w sposób zapewniający maksymalną stabilność, a w razie potrzeby dodatkowo zabezpieczyć. Warto również zwrócić uwagę na to, by dystanse były ułożone na stabilnym podłożu i nie miały możliwości przewrócenia się. Pamiętajmy, że każdy przesunięty dystans to potencjalne miejsce osłabienia konstrukcji.

Rozmieszczenie w elementach pionowych (ściany, słupy) na co zwrócić szczególną uwagę?

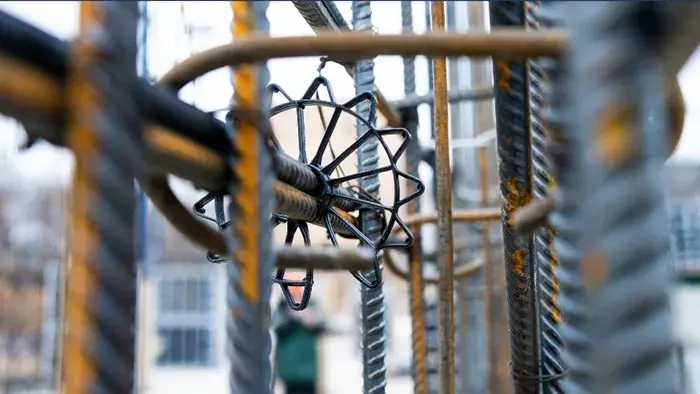

Rozmieszczenie dystansów w elementach pionowych, takich jak ściany i słupy, ma swoją specyfikę. Tutaj najlepszym rozwiązaniem są dystanse typu "gwiazdka", które mocuje się bezpośrednio na prętach zbrojeniowych. Powinny być rozmieszczone równomiernie wzdłuż prętów pionowych, w odstępach zapewniających stabilność zbrojenia i utrzymanie otuliny na całej wysokości elementu. Zazwyczaj stosuje się je co około 1 metr wysokości, ale dokładne odległości powinny być zgodne z projektem. Należy upewnić się, że "gwiazdki" są dobrze osadzone na prętach i nie ma ryzyka ich zsunięcia się podczas wylewania betonu. Pamiętajmy, że w elementach pionowych ciśnienie betonu jest znaczne, dlatego stabilność dystansów jest absolutnie krytyczna.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki wykonawcze i ich kosztowne konsekwencje.

Jako Radosław Kowalski, widziałem na budowach wiele błędów, które można było łatwo uniknąć. Poniżej przedstawiam najczęstsze pomyłki związane z dystansami i ich konsekwencje. Unikając ich, oszczędzisz sobie mnóstwo czasu, pieniędzy i nerwów.

Błąd 1: Zbyt mała liczba podkładek ugięcie siatki zbrojeniowej.

To jeden z najczęstszych błędów. Zbyt mała liczba dystansów, zwłaszcza w zbrojeniu poziomym płyt i stropów, prowadzi do uginania się siatki zbrojeniowej pod własnym ciężarem oraz ciężarem betonu. W efekcie, w miejscach ugięć, otulina betonowa staje się zbyt mała, a pręty zbrojeniowe mogą nawet dotykać szalunku lub gruntu. To drastycznie zmniejsza ochronę stali przed korozją i obniża odporność ogniową konstrukcji. Pamiętaj, standard to 4-6 sztuk na metr kwadratowy to minimum, które zapewnia prawidłowe podparcie.

Błąd 2: Używanie dystansów punktowych na miękkim podłożu.

Kolejny powszechny błąd to stosowanie dystansów punktowych (np. małych kostek z tworzywa) bezpośrednio na miękkim podłożu, takim jak izolacja termiczna (styropian, wełna mineralna) lub folia budowlana. Pod ciężarem zbrojenia i betonu, te dystanse po prostu wbijają się w miękką warstwę, co skutkuje utratą wymaganej grubości otuliny. W takich sytuacjach należy bezwzględnie stosować dystanse z szeroką podstawą (np. specjalne talerzowe lub listwy dystansowe), które rozkładają obciążenie na większej powierzchni, zapobiegając ich zagłębianiu się.

Błąd 3: Ignorowanie zaleceń projektanta i norm budowlanych.

Niestety, zdarza się, że wykonawcy ignorują zalecenia projektowe dotyczące rodzaju, grubości i rozmieszczenia dystansów, a także normy budowlane, takie jak Eurokod 2. To jest najpoważniejszy błąd, który może mieć katastrofalne konsekwencje. Projektant określa parametry otuliny na podstawie analizy obciążeń, warunków środowiskowych (klasa ekspozycji) i wymagań dotyczących trwałości. Odstępstwa od projektu mogą prowadzić do przyspieszonej korozji zbrojenia, osłabienia konstrukcji, a w skrajnych przypadkach nawet do jej awarii. Zawsze należy bezwzględnie przestrzegać dokumentacji projektowej i obowiązujących norm.

Przeczytaj również: Beton lekki zbrojony: Lekki, mocny, energooszczędny? Pełny poradnik.

Błąd 4: Niewłaściwe składowanie dystansów na placu budowy.

Dystanse, choć małe, są elementami konstrukcyjnymi i wymagają odpowiedniego traktowania. Niewłaściwe składowanie na placu budowy, np. bezpośrednio na ziemi, narażone na deszcz, błoto, mróz czy uszkodzenia mechaniczne, może negatywnie wpłynąć na ich funkcjonalność. Dystanse z tworzyw sztucznych mogą stać się kruche pod wpływem niskich temperatur lub promieni UV, a betonowe mogą ulec uszkodzeniu mechanicznemu. Zawsze należy przechowywać je w suchym miejscu, zabezpieczone przed czynnikami atmosferycznymi i uszkodzeniami, aby mieć pewność, że w momencie montażu będą w idealnym stanie i spełnią swoją rolę.
